详细说明

AD85050 是晶豪科技推出的全数字输入 Class D 音频功率放大器，并非 ADI 的 AD8505 运放系列，避免型号混淆。它支持立体声 2×30W（8Ω）或单声道 PBTL 60W（4Ω）输出，耳机模式 25mW@32Ω；集成 36 段参量 EQ、3D 环绕、多段 DRC 等丰富音频处理，通过 I2C 总线全参数可编程，内置闭环架构与完善保护 / 防 POP 电路，是高端智能音箱、有源音响的核心音频方案。

二、核心电气规格
输出功率：2×30W（8Ω，立体声）；60W（4Ω，PBTL 单声道）；25mW（32Ω，耳机）
供电电压：4.5V~26V
接口与时钟：I2S 数字音频输入；I2C 控制（支持无 MCLK 模式）；内置 PLL，兼容 BCLK/MCLK 输入
音频控制：音量 + 24dB~-103dB（0.125dB / 步）；36 段参量 EQ、三频段 DRC、3D 环绕、虚拟低音、混音、噪声门

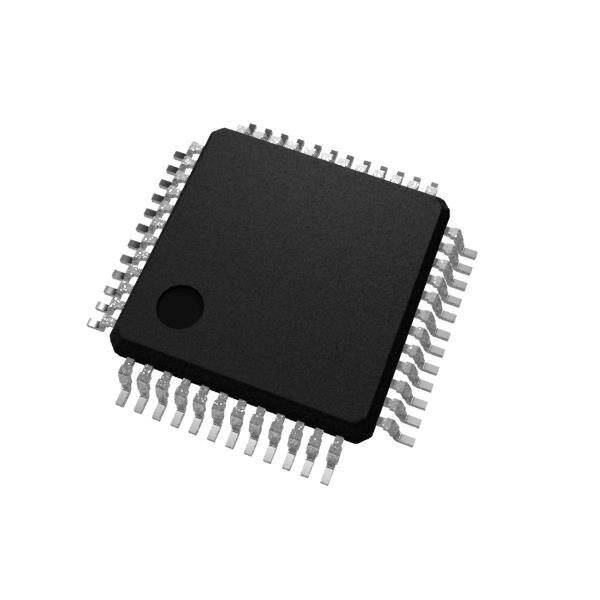

封装：E-LQFP-48L（7×7mm），标准型号：AD85050-LG48NRR
保护功能：过流（OCP）、过压（OVP）、欠压（UVP）、过热（OTP）、短路（DCP）；防 POP/CLICK 上电 / 关断静音
工作温度：-40°C~+85°C
三、关键功能特性
全数字闭环：抗电源噪声强，PVT 容忍度高，失真更低，音质一致性好
高度可编程：I2C 配置所有音频参数，支持 EEPROM 预存初始化参数，批量生产免重复调试
无 POP 声设计：上电、关断、静音切换无刺耳爆破声，提升用户体验
灵活输出模式：一键切换立体声 / 单声道 PBTL，适配不同箱体结构
丰富音效算法：动态低音、虚拟低音、3D 环绕，满足差异化音频需求
四、典型应用场景
蓝牙 / AI 智能音箱（如华为 SOUND 系列）、Soundbar
便携式音响、有源音箱、Docking 底座、CD/DVD 播放器
无线音频设备、智能家居中控音响、车载辅助音响
