—,VO1 最大输出 3500 mA，VO2 为三相反相降压‑升压；输入电压范围未公开（配合电池全范围升/降压）；支持 I²C/SWIRE 双接口；专门为大尺寸、高亮度、串联 OLED 打造

—,组合输出能力最高 1.3 A；特别优化 LTPO 和串联架构供电；集成 Boost + 双相反相降压‑升压 + 降压等完整架构；I²C/SWIRE 接口控制，宽电压适配范围

TQFN-3×3‑16L,输入电源电压 2.9V‑4.5V；VELVDD 同步升压（4.6V‑5.0V）、AVDD 同步升压（5.8V‑7.9V）、VELVSS 同步反相降压‑升压（-5.4V 至 -1.4V）；ELVSS 支持输出低至 -5.4V；CTRL 接口数字步进编程；高精度 ±1.2%；集成 1 ms 短路/过载检测

WLCSP-3.3×3.3‑64B,输入电压范围 2.9V‑5.0V；单颗 PMIC 提供 AMOLED 全部所需电压轨；数字 SWIRE 接口步进编程；集成多路功率级，设计紧凑

WLCSP-2.5×2.9‑42B,VELVDD（boost）、VELVSS（双相反相降压‑升压）、VAVDD（boost）、VDVDD（buck）四路输出；SWIRE1/SWIRE2 双数字接口步进编程；官网总驱动能力支持合计 1 A；适应用于高负载 AMOLED 屏

WLCSP-2.90×2.96‑49B,输入电压范围 2.5 V‑4.8 V；VELVDD‑VELVSS 组合最大输出能力 1200 mA；VELVSS 采用双相反相降压‑升压，有效降低纹波；SWIRE 数字接口步进编程；集成过流/过热保护

WLCSP-2.5×2.5‑36B,输入电压范围 2.5V‑4.8V；VELVDD 为同步升压，4.6V‑5.0V（100 mV 步进），默认 4.6V；VELVSS 采用双相反相降压‑升压，双相架构降低纹波与提高瞬态响应；SWIRE 数字接口；大电流 700 mA

WLCSP-2×2‑25B‑A,基于 SGM3837 平台升级，拉高输出能力；集成升压 VELVDD 与 VAVDD、反相降压‑升压 VELVSS；ASWIRE 数字接口编程。评估板（EVKIT‑SGM3837A）可申请

WLCSP-2.0×2.0‑25B,输入电源电压 2.9V 至 5.0V；VELVDD 输出电压范围 4.6V‑5.0V（100 mV 步进，默认 4.6V）；ASWIRE 数字接口控制；过流/过热/短路保护

TQFN‑16,与 SGM3836C 同平台最后优化变体；“不推荐新设计”；选型时优先 SGM3851A 等新一代型号

TQFN‑16,与 SGM3836A/B 同核心平台；数字接口步进编程；部分资料支持输出电压检测路径补偿能力

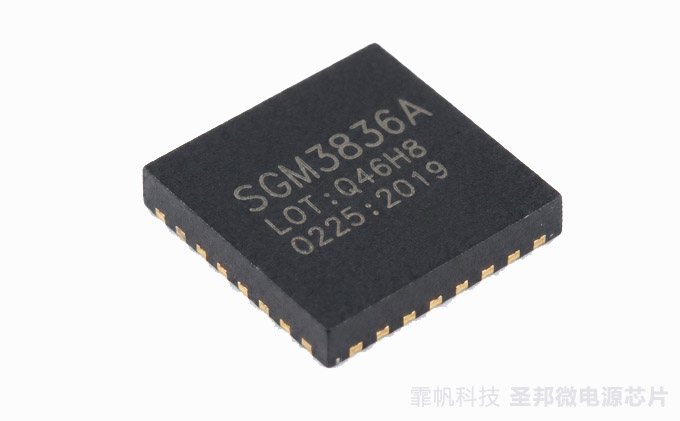

TQFN‑16,与 SGM3836A 类似，数字接口步进编程；同样是“不推荐新设计”，主要供应既有终端布局

TQFN‑16,集成升压 + 反相降压‑升压拓扑；数字接口控制引脚允许步进编程输出电压；对 VELVDD‑VELVSS 驱动能力优化（官网“600 mA 组合电流能力”）

TQFN-3×3‑16L,与 SGM3833A 功能体系相同；同样“不推荐新设计”；数字接口控制引脚可实现输出电压步进编程

TQFN-3×3‑16L,适用于广泛的主流 AMOLED；VO1 为 VELVDD 供电，VO3 为 VAVDD 供电，VO2 为 VELVSS 供电；官网标注“不推荐新设计”

WLCSP-2×2‑16B,输入电压范围 2.7V 至 5.5V；提供 AVDD(3.3V 固定)、OVDD(2.8V‑4.6V, 100mV 步进)、OVSS(-4.0V 至 -0.6V, 100mV 步进)；OVDD+OVSS 组合输出能力 90 mA；轻载纹波与瞬态响应优秀

WLCSP-1.2×2.4‑17B,输入电压范围 2.7V 至 4.8V；输出 OVDD(×1/×1.5)、OVSS、AVDD；OVDD+OVSS 组合能力 up to 70 mA；1.5× 模式实现自动旁路直通，降低功耗

WLCSP-1.51×2.10‑15B,正输出可编程 2.4V 至 6.4V；负输出可编程 -2 V 至 -3.2 V，步进 50 mV；内置 LDO 能力

WLCSP-1.51×2.10‑15B,与 SGM38042B‑1 功能一致，仅预置输出电压或编程步进方式存在微小差异

WLCSP-1.51×2.10‑15B,与 SGM38042B 系列正输出 2.4V 至 6.4V、负输出 -2 V 至 -3.2 V；850 kHz 控制开关频率，轻载自动脉冲跳跃；支持单线接口

WLCSP-1.51×2.10‑15B,功能与 SGM38042 相似，官网标注“不推荐新设计”，优先级不高但功能完全兼容 SGM38042

WLCSP-1.51×2.10‑15B,正输出可编程 2.4V 至 6.4V（100mV 步进）、负输出可编程 -2 V 至 -3.2 V（50 mV 步进），内置 50 mA LDO；400 kHz PWM 控制开关频率；轻载脉冲跳跃模式

WLCSP-1.7×1.51‑12B,利用单颗电感实现双输出；正/负输出均在 2.4V 至 6.4V 范围，步进 100mV；输入电压 2.7V 至 5.5V；配备 I²C 接口
