圣邦微(SGmicro)电源芯片,车载电源芯片,国产替代,pin to pin,纳安功耗

线性充电器 (Linear Charger),开关充电器 (Switch-Mode Charger),升降压充电器 (Buck-Boost Charger),开关电容充电器 (Switched-Cap Charger),热丝驱动及保护 (Heater Driver)
充电芯片选型目录

SGM40560

松耦合充电电压可选-40℃~125℃

SGM40561

10.5V OVP低漏电 <1μA4.2V/4.3V/4.35V

SGM40567

超小封装3.65V~4.4V,电池充电管理和电池保护芯片

SGM40571

1A充电JEITAOVP

SGM40572

1A充电4.2V/4.35V/4.4VUSB限流

SGM41562A

500mAI2C18V耐压电源路径

SGM41562B

500mAI2C5.75V电源路径

SGM41562S

800mAI2C19V耐压电源路径

SGM41563

5V Boost0.68μA Iq多电压选项

SGM41566

50mA~750mA恒压恒流NTC

SGM41512

3A充电NVDCOTG

SGM41512S

3A充电22V耐压NVDCOTG

圣邦微DC/DC升压芯片主要分为超低功耗/微能量收集升压（0.5V超低启动，静态电流低至0.6μA，适合电池与能量采集）、标准同步升压（1.8V~20V输入，覆盖LCD偏置、便携设备）、大电流/高压同步升压（10A~20A输出，最高38V，支持光模块、音频功放及快充移动电源）、车规级升压（AEC-Q100认证，满足汽车电子严苛要求）以及隔离电源驱动（如SGM46000 H桥驱动器，提供简洁隔离供电方案），覆盖从微瓦级到数十瓦的全面升压需求。
DC/DC升压芯片选型目录

SGM66099B

1.15V-5.2V输入; 1.7μA(VOUT) / 0.05μA(VIN)静态电流; 1.2MHz; 93%效率; 可调/固定5.0V输出

SGM66099A

0.7V-5.5V输入; 0.6μA(VOUT) / 0.07μA(VIN)静态电流; 1.2MHz; 93%效率; 固定/可调输出; 直通模式

SGM66099C

1.6V-5.2V输入; 1.7μA(VOUT) / 0.05μA(VIN)静态电流; 1.2MHz; 93%效率; 输出断开; 直通模式

SGM66024

1.3V-5.2V输入(启动后); 2.16V启动; 990mA谷值电流; 2.7V-5.2V输出; 30μA静态电流; 真负载断开

SGM66025

0.65V(TYP)启动; 0.6V-4V输出; 1.8A开关; 96%效率; 1MHz; 旁路模式; 短路保护; 负载断开

SGM66025A

0.65V启动; 最低0.16V工作; 1.8A开关; 96%效率; 1MHz; 旁路模式; 短路保护; 负载断开

SGM6601

1.8V-5.5V输入; 400mA开关; 最高38V输出; 1MHz; 20μA静态电流; 0.1μA关断

SGM6602

1.8V-5.5V输入; 最高20V输出; 900mA开关; 1.1MHz; 集成隔离开关; 真负载断开; 9V/12V默认输出

SGM6603

0.9V-5.5V输入; 1.1A开关; 固定3.3V/5.0V或可调; 最高90%效率; 30μA静态电流; SOT-23-6封装

SGM6604

1.85V-5V输入; 1.12A开关电流; 最高20V输出; 1.1MHz; 集成隔离开关; 真负载断开; SOT-23-6 [reference:3]

SGM6607A

3V-20V输入; 最高38V输出; 1.2A开关; 1.1MHz; 93%效率; 支持Boost/SEPIC; 400μA静态电流

SGM66022

0.5V-5.5V输入; 8A谷值开关电流; 最高5.5V输出; 800kHz-1.4MHz; 直通模式; TDFN-2×2-7AL [reference:6]

圣邦微DC/DC降压芯片主要分为超低功耗降压（300nA~400nA静态电流，支持60nA旁路模式，适合IoT及电池供电设备）、中等电流同步降压（1A~8A输出，2.5V~18V输入，内置低RDSON MOSFET，效率超95%）、大电流/高密度降压（8A~20A输出，支持双相堆叠及I2C/VID动态调压，面向服务器与通信）、宽输入高压降压（28V~60V输入，内置多种保护，适配工业与汽车非稳压电源）以及车规级降压（AEC-Q100认证，覆盖汽车电子严苛需求），构成从毫瓦到数百瓦的完整降压方案。
DC/DC降压芯片

SGM6022

2.5V-5.5V 输入; 600mA 输出; 6MHz; 22μA IQ; 内部软启动; -40℃ to +125℃

SGM6027

2.5V-5.5V 输入; 600mA 连续; 580nA IQ; PFM; 92% 效率; OCP, UVLO, OTP

SGM6027A

2.5V-5.5V 输入; 580nA IQ; 8个可选输出(0.7V-3.1V); 600mA 连续

SGM6027B

2.5V-5.5V 输入; 580nA IQ; 8个可选输出(1.3V-3.1V); 600mA 连续

SGM6029

1.95V-5.5V 输入; 0.6A-1A 负载; 2.3μA IQ; 4.0MHz/1.5MHz; 0.4V 参考电压; 可选FPWM/PSM

SGM6030

I2C/VSEL 接口; 自动PFM/CCM; DVS; 可编程输出电压

SGM6031

1.8V-5.5V 输入; 200mA 输出; 400nA IQ; 1.4MHz; 可调/固定输出; -40℃ to +85℃

SGM6032

2.5V-5.5V 输入; 600mA 输出; 22μA IQ; 内部软启动; -40℃ to +85℃

SGM6033

2.5V-5.5V 输入; 1A 输出; 26μA IQ; 4.6MHz; 内部软启动; -40℃ to +125℃

SGM6035

2.3V-5.5V; 2.6MHz; I2C编程输出 0.6V-3.3V; 25mV步进; 40μA IQ; 5.24mm²方案

SGM6037

2.4V-5.5V; 4A/6A 输出; 5μA IQ; I2C接口; VID 快速电压调节

SGM6038

2.4V-5.5V; 4A/6A 连续输出; 5μA IQ

圣邦微升降压芯片涵盖电源转换与电池充电管理两大方向：DC/DC升降压转换器（如SGM62110等，2.2V-5.5V输入，支持I2C动态调压，自动模式切换，96%峰值效率）满足电池供电设备、TWS耳塞等应用需求；升降压充电管理芯片（如SGM41570/41580，支持1-6节电池及USB PD，最高16.2A充电电流）为Type-C笔记本、无人机提供无缝Buck/Boost/Buck-Boost自动切换能力
升压/降压芯片选型目录

SGM62111

输入2.2V-5.5V；输出1.8V-5.2V；18μA Iq；电流能力同SGM62110；支持启动前预编程输出电压（3.3V/3.45V）[reference:1]

SGM62112

输入1.8V-5.5V；输出1.2V-5.5V；效率高达96%；Iq<55μA；固定1.4MHz；降压模式1.2A(VIN>3.8V)，升压模式800mA(VIN>2.5V)[reference:2]

SGM62116

输入1.8V-5.5V（启动最小2V）；输出1.2V-5.5V；效率94%；35μA Iq；固定2.4MHz；支持外部时钟同步[reference:3]

SGM62117

输入2.2V-5.5V；输出1.8V-5.2V；18μA Iq；VIN≥2.5V/VOUT=3.3V时2A；10mA-2A效率>90%；Power Good指示；仅6个外部元件[reference:4]

SGM62118

输入2.2V-5.5V；输出1.8V-5.2V；18μA Iq；VIN≥2.5V/VOUT=3.3V时2A；10mA-2A效率>90%；Power Good指示；仅6个外部元件[reference:5]

SGM62110S

输入2.2V-5.5V；输出1.8V-5.2V；22μA Iq；VIN≥2.5V/3.3V时2.5A，≥3.0V/3.3V时3.0A；10mA-2A效率>90%；兼容1.8V/3.3V I²C逻辑[reference:6]

SGM660

输入2.8V-5.5V；输出-0.8V至-5.2V（0.1V/步）；810mA可编程；1.8MHz开关频率[reference:8]

SGM660A

输入2.8V-5.5V；输出-0.8V至-5.2V；1.31A可编程（可降至0.485A）；1.8MHz开关频率

SGM41570

输入3.58V-24V；支持1-4节电池；8A充电；NVDC路径管理；SMBus/I²C接口；系统满载效率97.9%[reference:9][reference:10]

SGM41573

输入3.58V-24V；支持1-4节电池；NVDC路径管理；I²C接口；支持Pass Through Mode[reference:11]

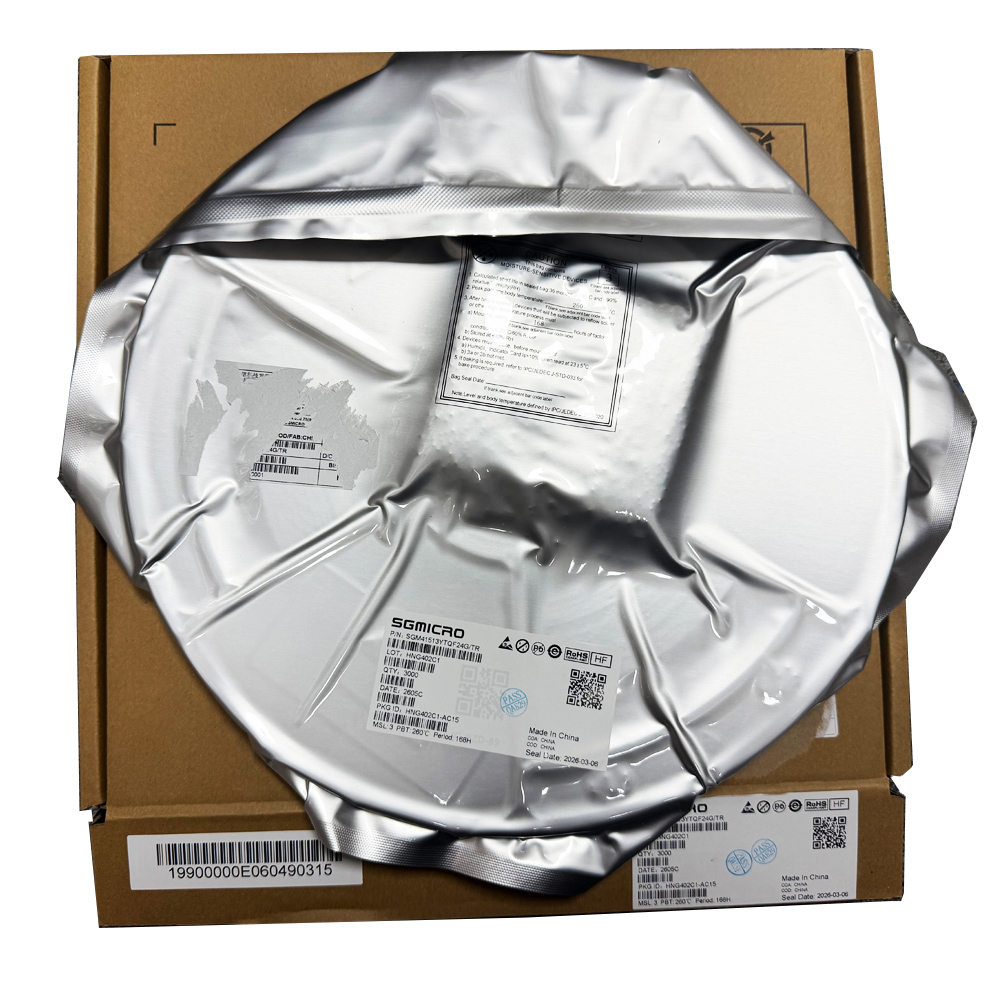

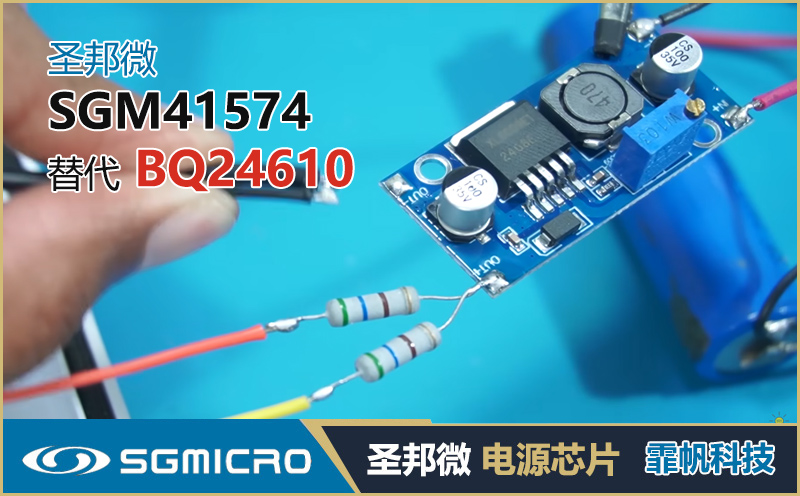

SGM41574

输入3.6V-24V；1-4节电池；充电电流50mA-5A可调；60W功率；NVDC路径管理；I²C接口；效率96%[reference:12][reference:13]

SGM41575

输入3.6V-24V；1-4节电池；充电电流50mA-5A可调；60W功率；同SGM41574内核，额外nPG/IBAT/BATN引脚[reference:14]

圣邦微LDO稳压芯片主要分为超低噪声LDO（20μV RMS噪声，94dB以上PSRR，专为激光雷达、精密传感器及音频设备供电）、高PSRR宽输入LDO（输入耐压达40V，全频段高纹波抑制，适配工业及汽车非稳压电源）、低压差/大电流LDO（压差低至100mV，输出电流达1A~3A，用于FPGA核心及射频模块供电）以及低功耗微型LDO（静态电流低至1μA，封装小至1mm²，面向可穿戴及物联网终端），形成从微安级到数安培的完整低噪声供电方案。
LDO稳压芯片选型目录

SGM2028

2.5-5.5V/500mA/270mV压差/73dB PSRR/30μV噪声

SGM2031

2.5-5.5V/250mA/230mV压差/72dB PSRR/关断0.01μA

SGM2032

2.5-5.5V/可调输出/300mA/75dB PSRR/30μV噪声

SGM2033

1.8-5.5V/250mA/13.5μA Iq/94dB PSRR/数字噪声消除

SGM2034

1.7-7.5V/250mA/1μA Iq/70mV压差@100mA

SGM2035C

2.5-5.5V/500mA/250mV压差/73dB PSRR

SGM2036

1.6-5.5V/300mA/20μA Iq/82dB PSRR/165mV压差

SGM2036-0.75

1.6-5.5V/固定0.75V/300mA/950mV压差/含自动放电

SGM2036S

1.6-5.5V/可调输出/300mA/20μA Iq/30μV噪声

SGM2037

0.8-5.5V/偏置2.5-5.5V/500mA/71dB PSRR/25μV噪声

SGM2037S

0.8-5.5V/偏置2.4-5.5V/500mA/140mV压差/±0.8%精度

SGM2037H

0.8-5.5V/偏置2.7-5.5V/500mA/120mV压差/37μA偏置电流/±0.8%精度

圣邦微电源开关涵盖负载开关（0.1V~5.7V输入、4mΩ超低导通电阻、最高15A峰值电流，带反向电流保护和可编程软启动）、配电开关（支持USB供电与热插拔，集成限定流保护及放电功能）、电子保险丝（eFuse）（2.7V~23V宽压输入，过压/过流/短路多重保护，支持双向供电与集成FET）以及USB PD过压保护开关（针对Type-C接口设计，提供差分对保护与VBUS电源管理），系列品类共计超百款产品，全面覆盖从穿戴设备到大功率快充的配电与保护需求。
电源开关选型目录

SGM25062

输入1.2V-5.5V；每通道最高2A；I2C独立控制；超低功耗

SGM25063

5入10出架构；I2C编程上升时间、电源序列；支持快速输出放电

SGM2521

输入2.6V-22V；75mΩ导通电阻；可编程限流100mA-1.6A；±10%精度

SGM2521A

同SGM2521规格

SGM2522

同SGM2521规格

SGM2522A

同SGM2521规格

SGM2523

输入2.5V-24V（浪涌30V）；75mΩ导通电阻；可编程限流100mA-1.6A

SGM2523C

同SGM2523规格

SGM2523D

同SGM2523规格

SGM2525

输入4.5V-18V（浪涌30V）；23mΩ导通电阻；可编程限流5A；过压/欠压保护

SGM2526SF

输入4.5V-22V；23mΩ导通电阻；可编程限流5A；2档输出电压钳位

SGM2526SO

同SGM2526SF规格

圣邦微模拟开关涵盖通用信号开关（如SPST/SPDT/DPDT，导通电阻低至0.4Ω，支持1.8V~5.5V单电源供电，兼容TTL/CMOS逻辑控制）、高速模拟开关（-3dB带宽高达600MHz，开关时间20ns左右，适用于USB、HDMI等高速信号通路切换）、高压模拟开关（支持±18V宽范围正负模拟信号传输或+40V单电源供电，适配工业自动化及仪器仪表场景）、多路复用器（4:1、8:1、16:1等多通道配置，轨到轨输入输出，1.8V逻辑兼容，适合多路信号采样与通道扩展）以及高保真音频开关（超低THD+N失真、负信号传输能力，满足HiFi播放器和无线对讲机等高端音频需求），以多样化封装和nA级静态功耗覆盖从便携设备到工业系统的完整信号切换方案。
模拟开关选型目录

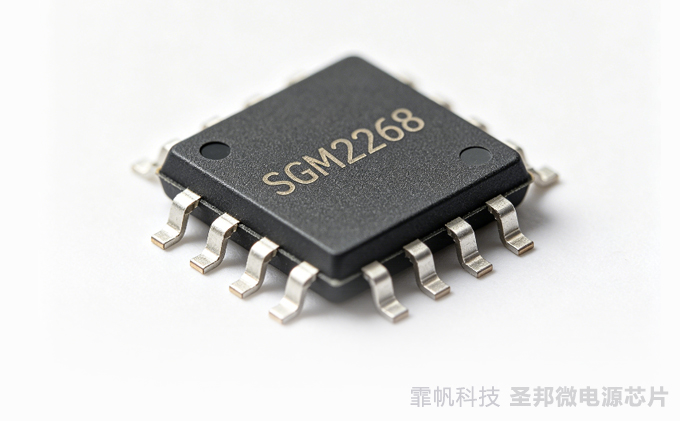

SGM2268

1.8V-4.2V 工作范围, RON=0.4Ω(典型值), -3dB BW=40MHz

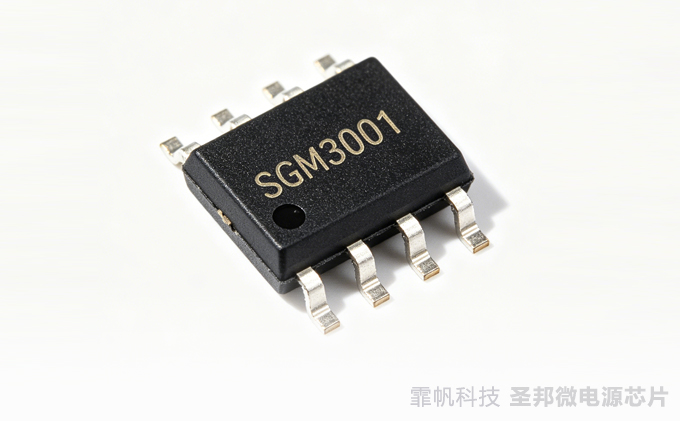

SGM3001

1.8V-5.5V, RON=2.5Ω, -3dB BW=120MHz, tON=11ns, tOFF=30ns

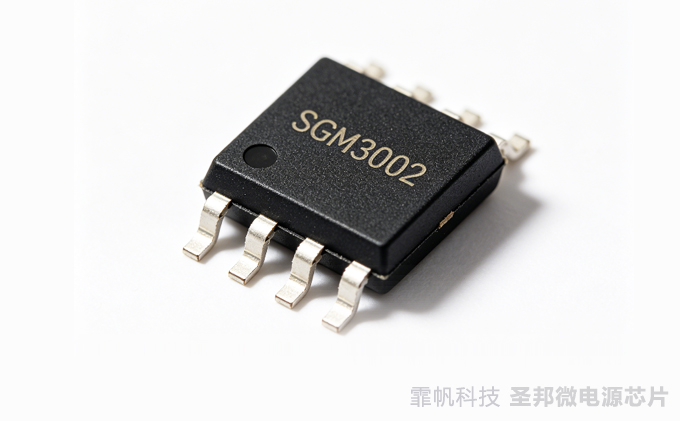

SGM3002

1.8V-5.5V, RON=2.5Ω, -3dB BW=120MHz, tON=11ns, tOFF=30ns

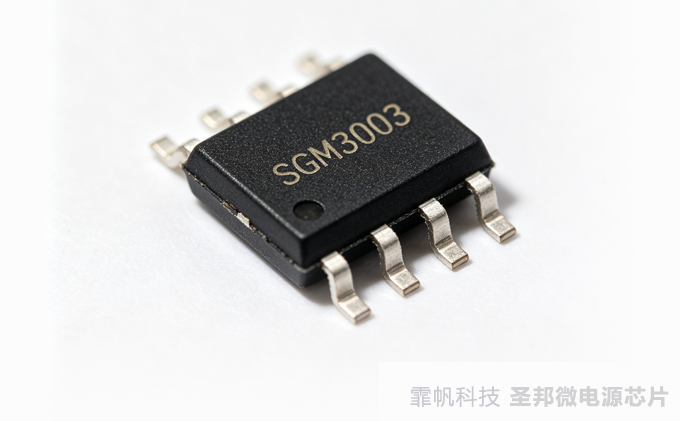

SGM3003

1.8V-5.5V, RON=0.5Ω, 适用于手机/PDA/DVD等

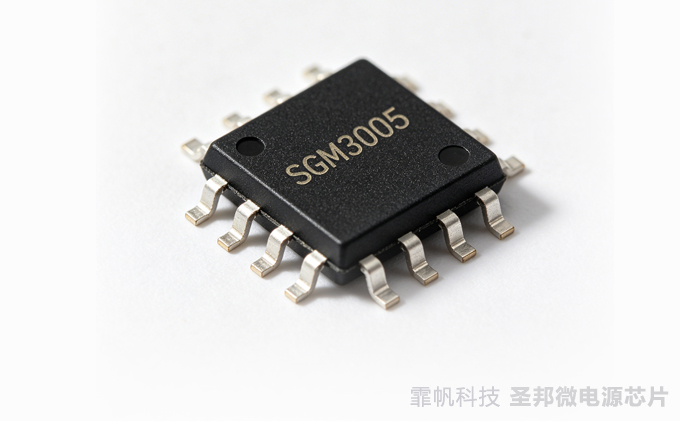

SGM3005

1.8V-5.5V, RON=0.5Ω, -3dB BW=15MHz, tON=50ns

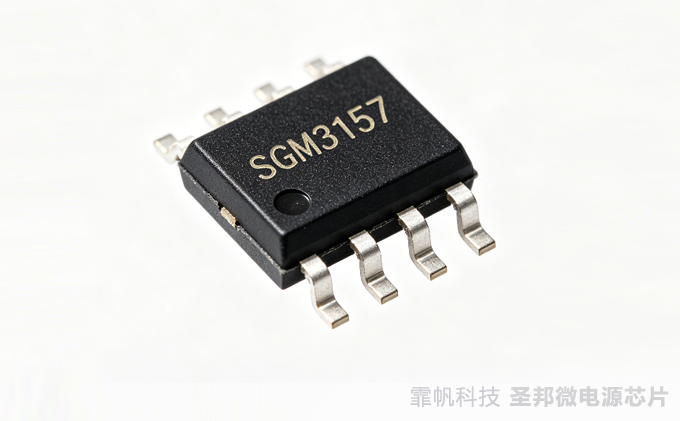

SGM3157

1.8V-5.5V, RON=6Ω, -3dB BW=300MHz, tON=20ns

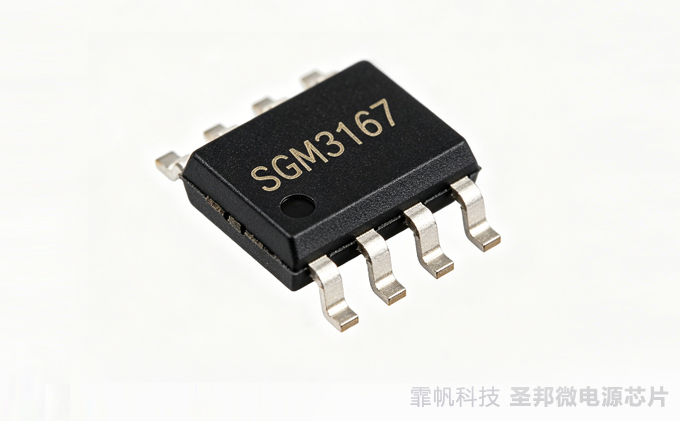

SGM3167

1.8V-5.5V, RON=9Ω, -3dB BW=600MHz

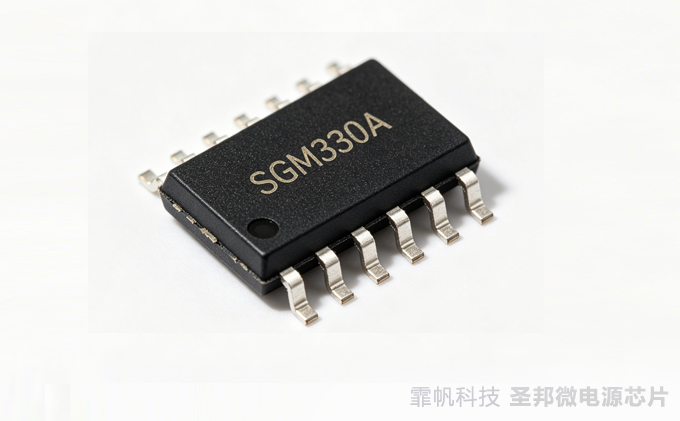

SGM330A

2.7V-5.5V, RON=12Ω, -3dB BW=500MHz, 低串扰

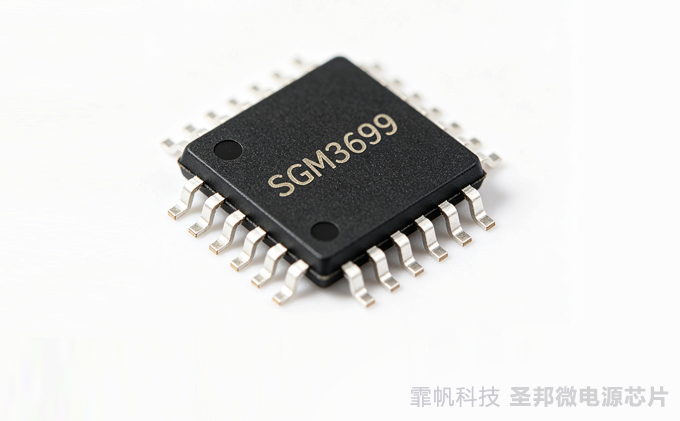

SGM3699

1.8V-4.35V, RON=0.5Ω, -3dB BW=70MHz, tON=52ns

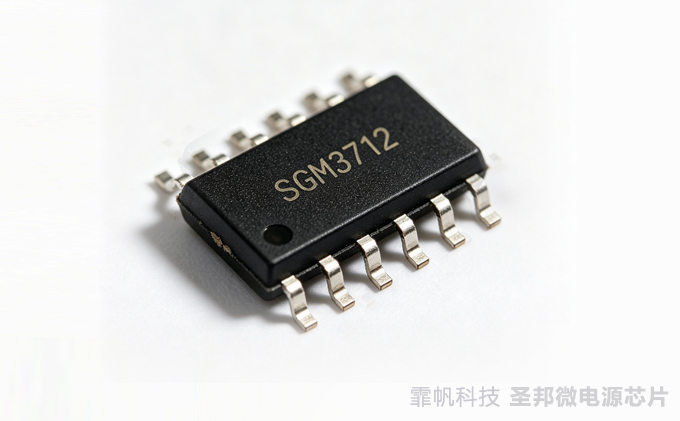

SGM3712

2.7V-12V, RON=0.9Ω, 支持负信号传输

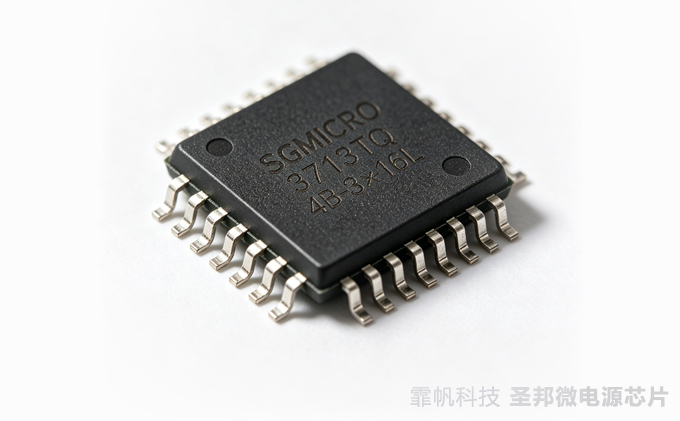

SGM3713

2.7V-9V, RON=0.18Ω, 轨到轨负信号传输

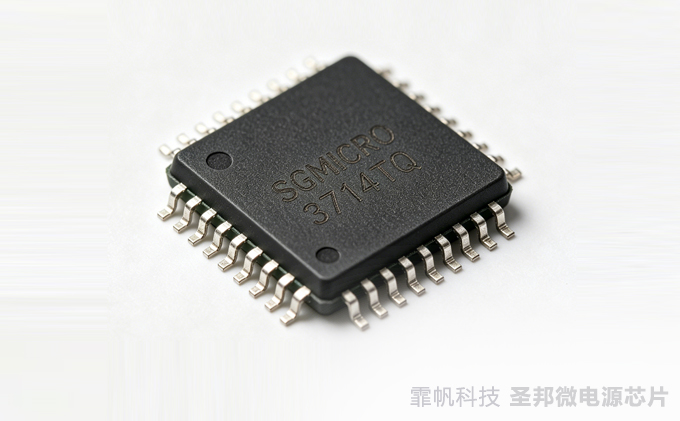

SGM3714

2.7V-9V, RON=0.18Ω, 软开关消除咔嗒声

圣邦微电压基准芯片涵盖CMOS串联电压基准（温漂低至5ppm/℃，初始精度±0.05%，噪声仅4.5μVP-P/V，静态电流低至12μA，适用于精密数据采集与医疗仪器）、并联电压基准（固定1.225V/2.5V或可调输出，无需外部电容即稳定，微功耗工作电流低至45μA）、可编程并联基准（431/432系列）（可调VREF至36V，灌电流最高100mA，0.5%精度，支持车规AEC-Q100认证）以及低压可编程基准（最低1.24V工作电压，适配低压系统与便携设备），以极低温漂、超低噪声和多样化封装覆盖从工业精密测量到汽车电子的完整基准需求。
电压基准选型目录

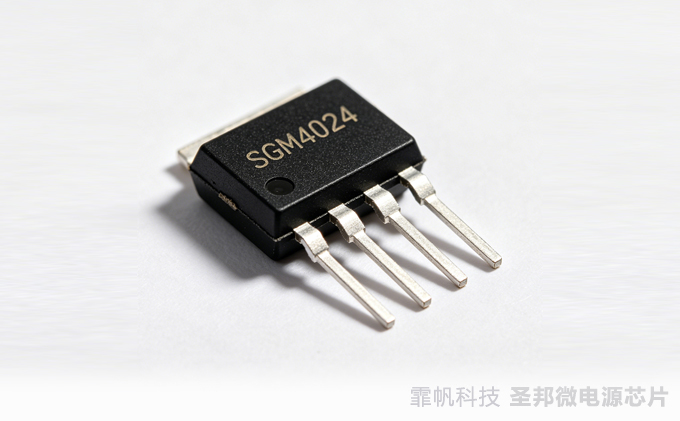

SGM4024

2.7 V‑5.5 V 输入；±0.05% 初始精度；10 ppm/℃ 最大温漂；66 μA 静态电流

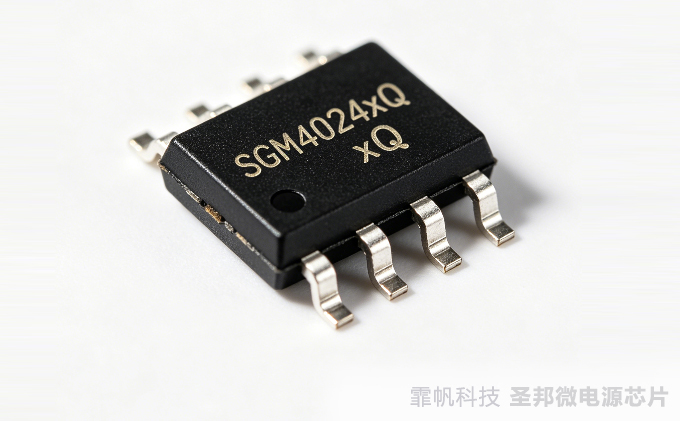

SGM4024xQ

AEC‑Q100 Grade 1；2.7 V‑5.5 V 输入；±0.05% 初始精度；10 ppm/℃ 最大温漂；72 μA 静态电流

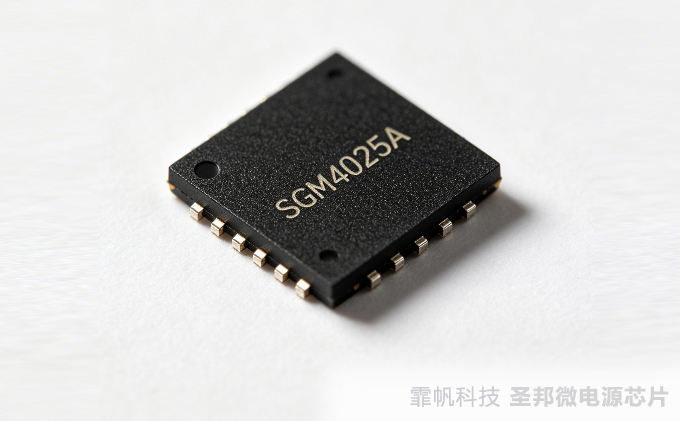

SGM4025A

30 ppm/℃ 最大温漂；230 μA 静态电流；±0.1% 初始精度；低压差 0.2 V；输出电流 ±10 mA

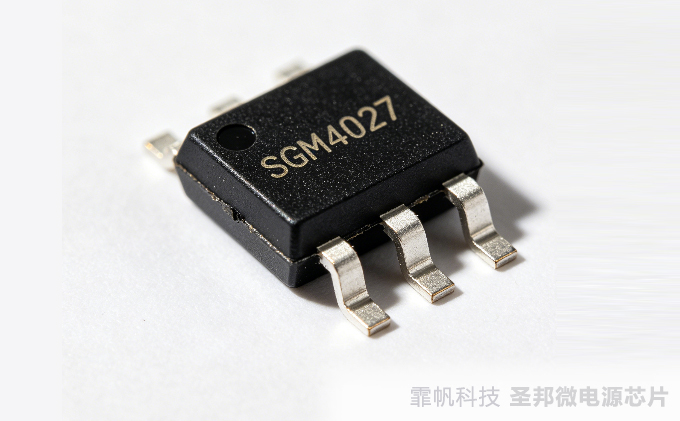

SGM4027

35 ppm/℃ 最大温漂；245 μA 静态电流；±0.1% 初始精度；低压差 0.2 V；输出电流 ±10 mA

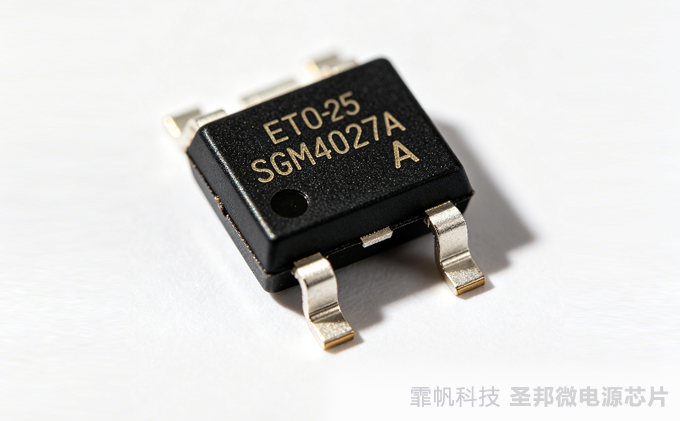

SGM4027A

35 ppm/℃ 最大温漂；245 μA 静态电流；±0.1% 初始精度；低压差 0.2 V；输出电流 ±10 mA

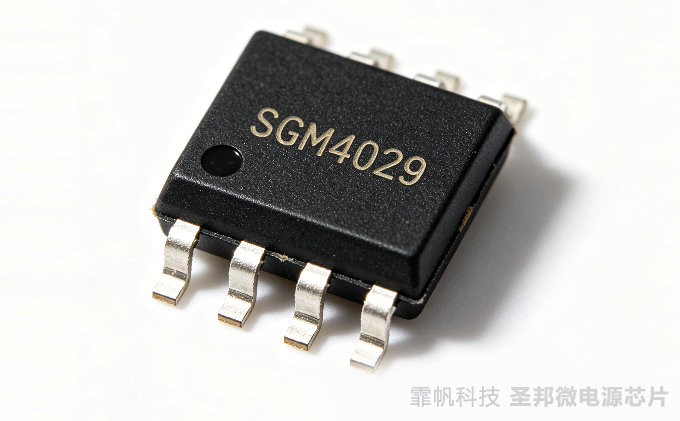

SGM4029

10 ppm/℃ 最大温漂；±0.05% 典型精度；4.5 μVP‑P/V 噪声；输出电流 ±10 mA

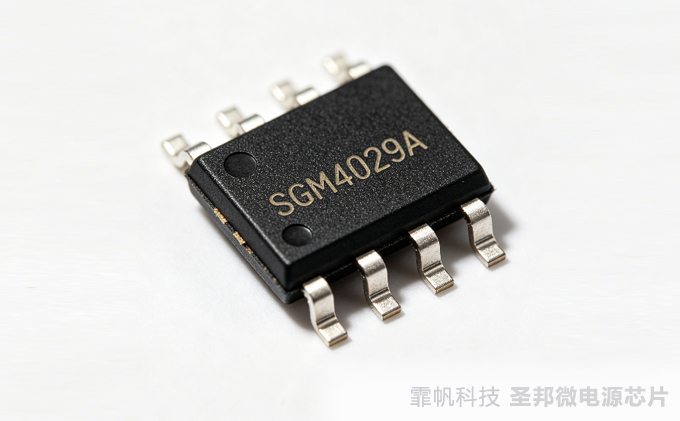

SGM4029A

10 ppm/℃ 最大温漂；±0.05% 典型精度；4.5 μVP‑P/V 噪声；输出电流 ±10 mA

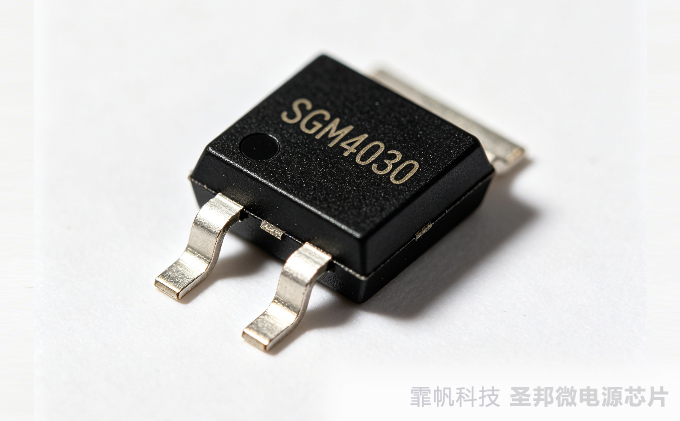

SGM4030

12 μA 静态电流；50 ppm/℃ 最大温漂；±0.15% 初始精度；32 μVP‑P 低噪声；1.25 V‑5.0 V 固定输出

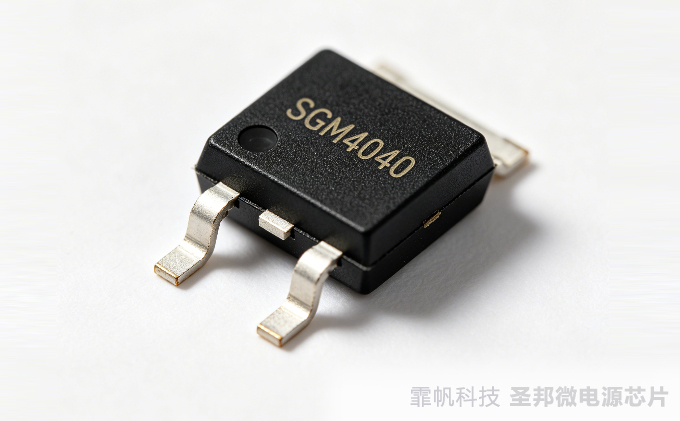

SGM4040

固定 2.5 V；A 级 ±0.1% / B 级 ±0.2% / C 级 ±0.5% 精度；48 μA‑15 mA 工作；A 级 15 ppm/℃ 温漂

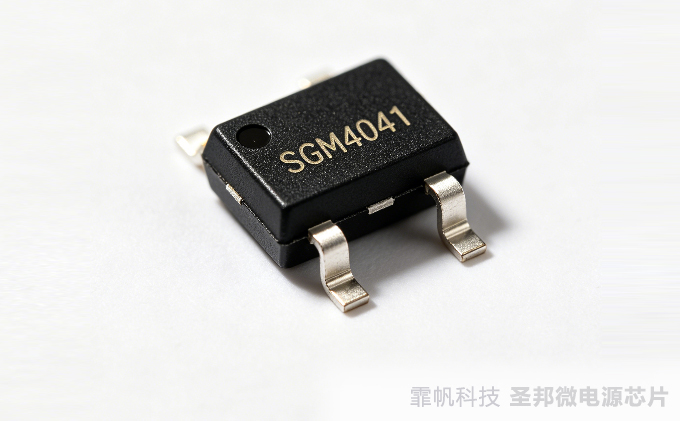

SGM4041

固定 1.225 V / 可调输出；B 级 ±0.3% / C 级 ±0.5% 精度；45 μA‑12 mA 工作；20 ppm/℃ 温漂

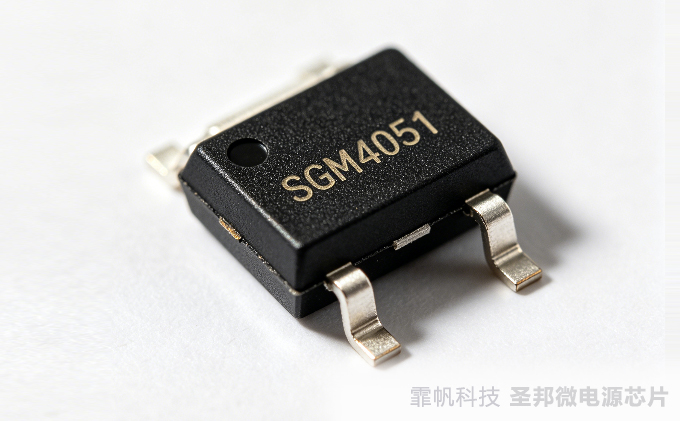

SGM4051

固定 1.225 V / 可调输出；B 级 ±0.3% / C 级 ±0.5% 精度；45 μA‑12 mA 工作；20 ppm/℃ 温漂

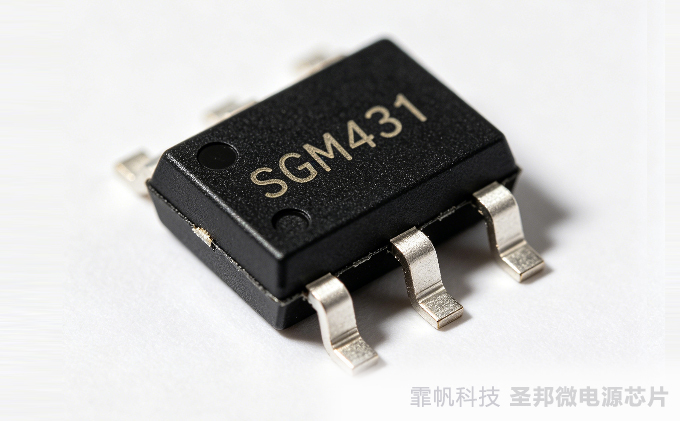

SGM431

可调 VREF～36 V；1 mA‑100 mA 灌电流；标准级 1% / B 级 0.5% 精度；0.1 Ω 输出阻抗

圣邦微放大器涵盖运算放大器（高精度型失调电压低至2μV，适用于精密测量与医疗电子；低噪声型噪声低至5nV/√Hz，适配音频与传感器前端；高速型带宽达350MHz、压摆率265V/µs，满足ADC驱动与通信需求；低功耗型静态电流仅350nA，专为电池供电及IoT终端设计；高压型支持36V以上工作电压，面向工业与汽车应用）、仪表放大器（高共模抑制比，适配微弱差分信号采集及激光雷达）、电流检测放大器（共模电压覆盖-24V至105V，内置基准与比较器，用于BMS与电机控制）、音频功率放大器（AB/D类可选，最高输出3.2W）以及差分放大器（支持高压精密信号调理），以全面产品线覆盖从微功耗便携设备到高压工业系统的完整信号链需求。
放大器选型目录

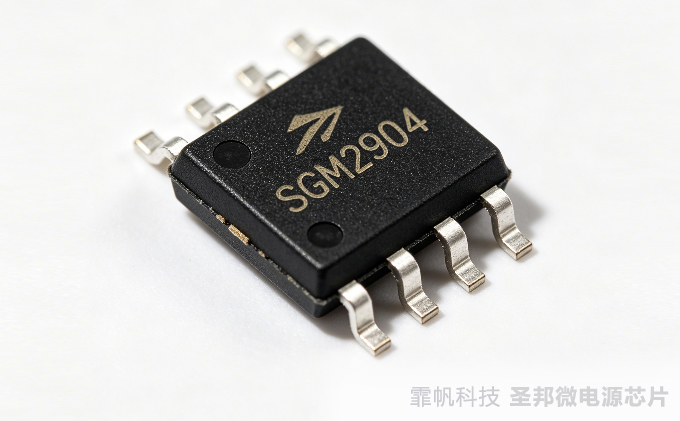

SGM2904

4.5V~36V; 双路; 高压

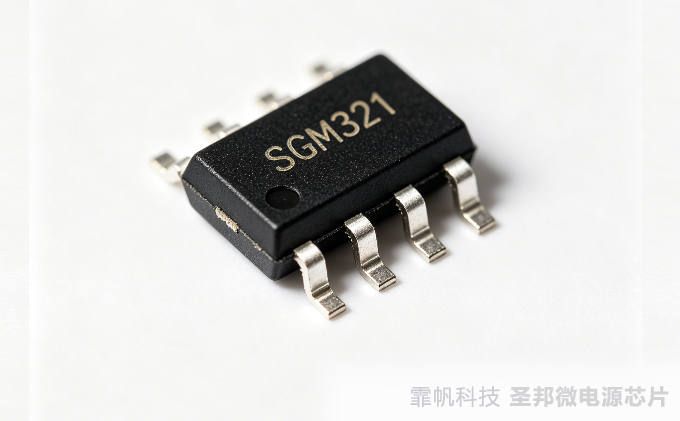

SGM321

单路; 低功耗; 轨到轨

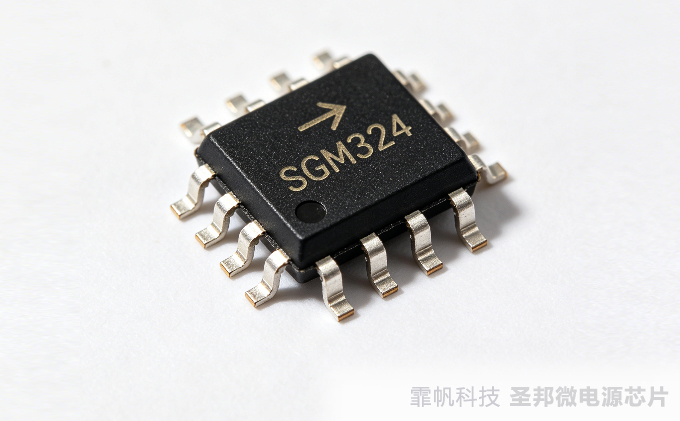

SGM324

四路; 低功耗; 轨到轨

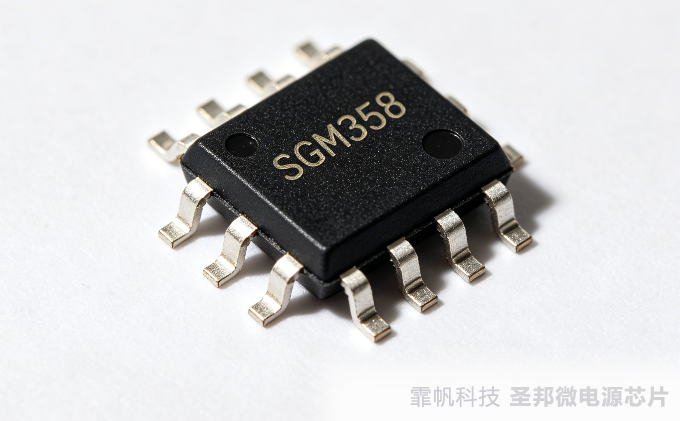

SGM358

双路; 低功耗; 轨到轨

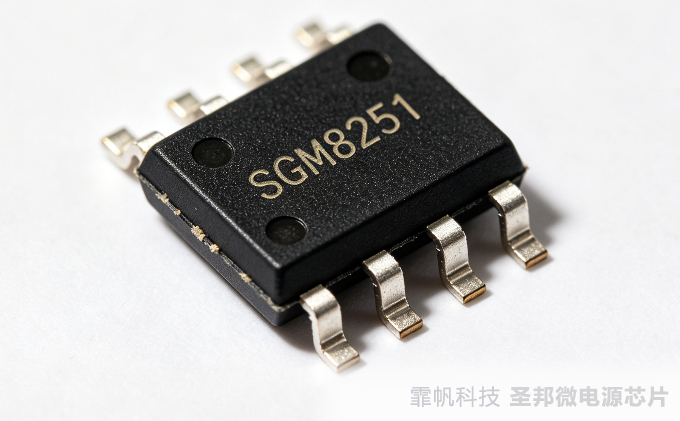

SGM8251

单路; 4.5V~36V;

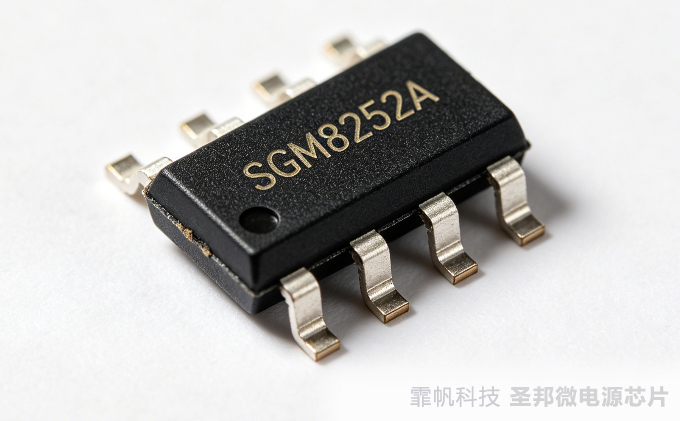

SGM8252A

双路; 5μV 最大失调; 低噪声

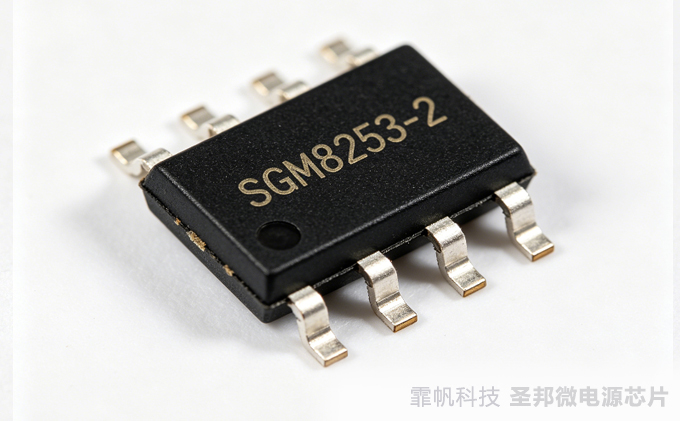

SGM8253-2

双路; 4.5V~36V; ±30μV 失调; 轨到轨 I/O

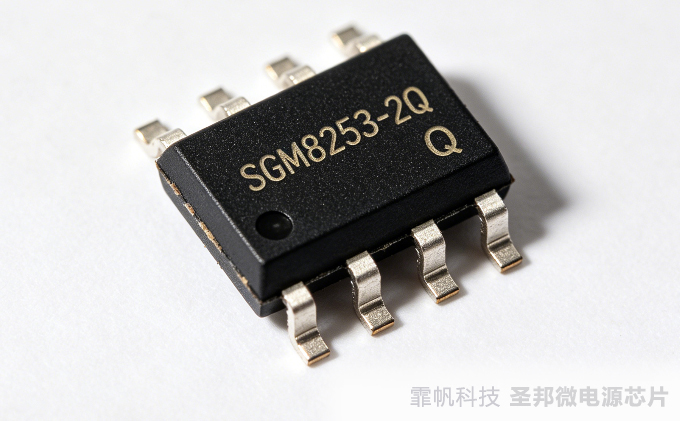

SGM8253-2Q

AEC-Q100; 6MHz; ±30μV 失调

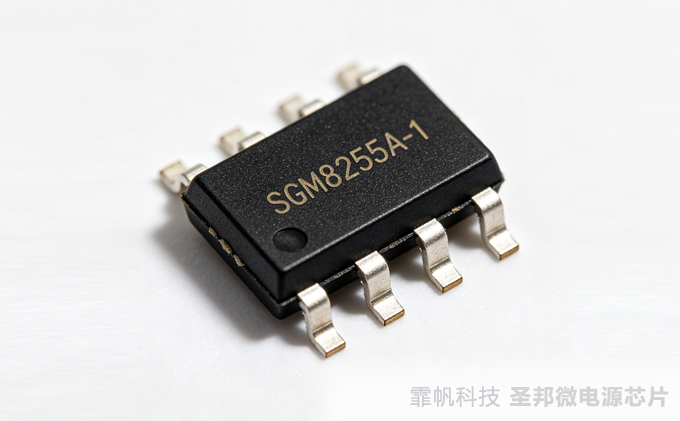

SGM8255A-1

单路; 4.5V~36V; 低噪声; 轨到轨输出

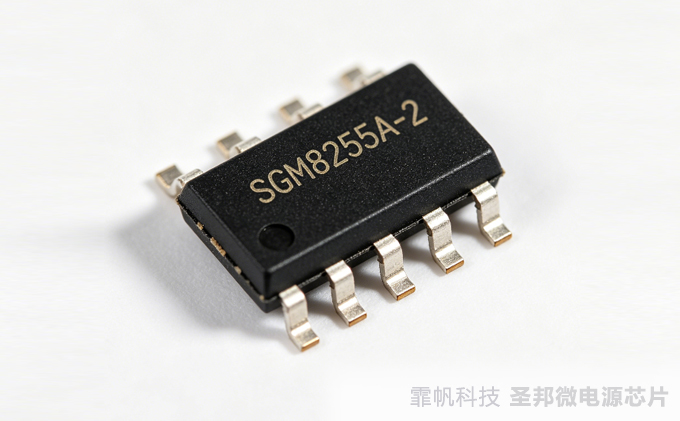

SGM8255A-2

双路; 4.5V~36V; 低噪声; 轨到轨输出

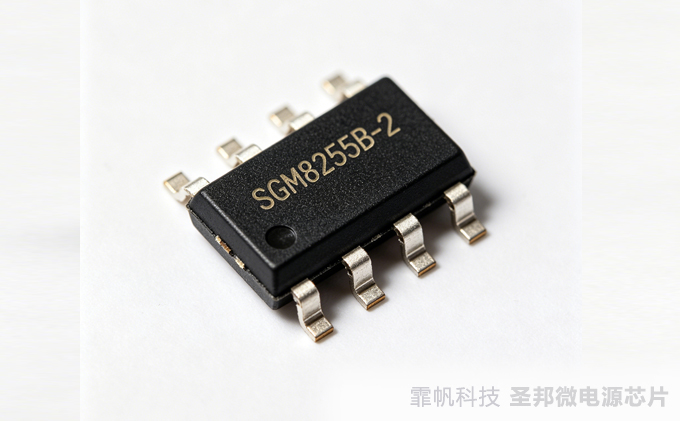

SGM8255B-2

双路;

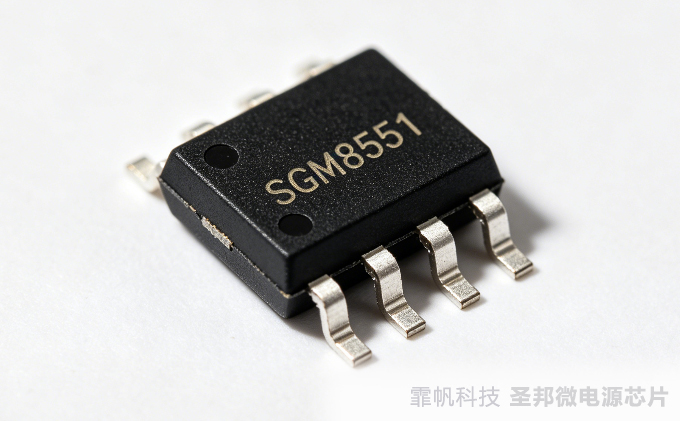

SGM8551

单路; 2.5V~5.5V;

圣邦微逻辑电路涵盖小逻辑门（与非门、反相器、与门、或门等，1.65V~5.5V宽电压，静态电流低于1μA）、多通道逻辑与触发器（74LVC/74AHC系列，支持1.2V~5.5V混合电压，含D型触发器及锁存器）、移位寄存器与缓冲器（8位串并转换、总线收发器，部分通过AEC-Q100车规认证）、电平转换器（支持自动双向转换，I2C/SPI/UART接口混合电压适配，部分型号集成EMI滤波与ESD保护，通过车规认证）以及接口专用（I2C GPIO扩展器、I2C总线过压保护器、高速总线开关等），以微型封装和nA级功耗覆盖从便携设备到汽车电子的完整逻辑与接口需求。
逻辑电路选型目录

74AHC594

2.0V-5.5V VCC；8位移位寄存器+8位D型存储寄存器；移位寄存器和存储寄存器都有独立直接清零输入(SRCLR和RCLR)；独立时钟输入(SRCLK和RCLK)

74LV1T125

1.6V-5.5V宽工作电压；输入可耐受5.5V；支持电平上/下转换；三态输出(OE高时高阻)；驱动能力8mA

74LV1T126

1.6V-5.5V宽工作电压；输入可耐受5.5V；支持电平上/下转换；三态输出(OE低时高阻)；驱动能力8mA

74LV1T34

1.65V-5.5V宽工作电压；输入可耐受5.5V；支持1.8V/2.5V/3.3V/5.0V电平转换；输出参考电源电压；驱动能力±8mA

74LVC1G07Q

符合AEC-Q100 Grade 1；1.65V-5.5V VCC；开漏输出(线或/线与)；灌电流32mA；内置断电IOFF；tPD=4ns(典型)

74LVC1G17Q

符合AEC-Q100 Grade 1；1.65V-5.5V VCC；高输出驱动、低静态功耗；输入最高5.5V；VCC=3.0V时±24mA

74LVC1G32Q

符合AEC-Q100 Grade 1；1.65V-5.5V VCC；输入兼容3.3V/5V电平(电平转换)；所有输入施密特触发；VCC=3.0V时±24mA

74AVC8T245Q

符合AEC-Q100 Grade 1；VCCA/VCCB:0.8V-3.6V；多节点双向转换(0.8V/1.2V/1.5V/1.8V/2.5V/3.3V)；380Mbps(≥1.8V→3.3V)

74AVC4T245Q

符合AEC-Q100 Grade 1；VCCA/VCCB:0.8V-3.6V；多节点双向转换(0.8V-3.3V)；可作为两个2位或一个4位收发器

74LVC1T45Q

符合AEC-Q100 Grade 1；VCCA/VCCB:1.65V-5.5V；420Mbps(3.3V→5.0V)；当VCCA或VCCB=0V时输出高阻

74LVC2T45Q

符合AEC-Q100 Grade 1；VCCA/VCCB:1.65V-5.5V；420Mbps(3.3V→5.0V)；当VCCA或VCCB=0V时输出高阻

74AHC08

2.0V-5.5V；8mA输出；ICC=0.1μA；输入接受高于电源的电压至5.5V

圣邦微数据转换器涵盖ADC与DAC两大类。ADC包括Σ-Δ型高精度ADC（24位分辨率，最高60kSPS，集成PGA与基准，用于精密测量）、SAR型ADC（12~16位，最高1MSPS，多通道输入，面向工业与汽车传感）、高速ADC（14位，10~40MSPS，用于成像与通信）及车规级ADC（AEC-Q100认证，集成温度传感器）；DAC包括精密电压输出DAC（16位，8~16通道，SPI接口，INL低至±0.5LSB）、低功耗多通道DAC（16位，4通道，工作电压2.7V~5.5V）及音频专用DAC（32位/192kHz，信噪比110dB，通过AEC-Q100认证），覆盖从精密仪器到车载音频的完整模数/数模转换需求。
数据转换器选型目录

SGM51613H

5V单电源；支持双极(±10.24V/±5.12V/±2.56V)及单极(0-10.24V/0-5.12V)输入；输入范围软件可配置

SGM51622D

5V单电源；真差分输入；片上10ppm/℃基准和SPI接口

SGM51622H

5V单电源；支持双极(±10.24V/±5.12V/±2.56V)及单极(0-10.24V/0-5.12V)输入；输入量程可编程

SGM51652D

5V单电源；支持真差分输入；片上10ppm/℃高精度基准；兼容SPI接口

SGM51652H

5V单电源；支持双极(±10.24V/±5.12V/±2.56V)及单极(0-10.24V/0-5.12V)输入；输入量程可编程

SGM51652H4

4通道；16位；500kSPS；单5V供电；支持软件可编程双极/单极输入；片上10ppm基准

SGM51652H8

8通道；16位；500kSPS；单5V供电；支持软件可编程双极/单极输入；片上10ppm基准

SGM5200

12位分辨率；支持16个单端输入；SPI兼容接口

SGM5200Q

12位；1MSPS；模拟电源2.7-5.25V；数字电源1.7-5.25V；SPI兼容

SGM5202-14

14位分辨率；支持8个单端输入；需外接电压基准

SGM5208-14

14位、8单端输入；需外接基准

SGM5209-14

14位、4单端输入；需外接基准

圣邦微电平转换器主要包括自动双向电平转换器（支持I2C/SPI/UART等接口，独立VCCA/VCCB供电范围0.9V~5.5V，自动方向感应，推挽或开漏输出，通道数1~8位可选）、车规级双向电平转换器（通过AEC-Q100认证，适用于汽车混合电压系统）、SIM卡接口电平转换器（集成EMI滤波与±8kV ESD保护，适配1.08V~1.98V主机与1.62V~3.6V SIM卡通信）以及高速总线开关型电平转换器（低导通电阻，带宽达500MHz，支持5V耐压信号通路），以微型封装和nA级功耗满足从便携设备到车载系统的混合电压接口需求。br>电平转换器选型目录

SGM4T245S

1.2V-5.5V双电源；IOFF掉电保护；输出电流±20mA；工作温度-40℃至+125℃

SGM4514

16V-70V输出供电；低静态电流250μA；NMOS RDSON=2Ω(典型)；输入频率2.1MHz；工作温度-40℃至+125℃

SGM4542

0.9V-3.6V双电源(同范围)；输出使能功能；无需方向控制信号；支持断电模式；工作温度-40℃至+125℃

SGM4546

1.8V-5.5V；最大驱动电压26V；2A峰值电流；匹配上升/下降时间；独立通道使能；工作温度-40℃至+85℃

SGM4547

最大驱动电压26V；2A峰值电流；匹配上升/下降时间；独立通道使能；工作温度-40℃至+85℃

SGM4548

宽电源电压；2A峰值电流；匹配的上升/下降时间；独立通道使能；减少时钟偏差；工作温度-40℃至+125℃

SGM4549

宽电源电压；2A峰值电流；匹配的上升/下降时间；独立通道使能；工作温度-40℃至+125℃

SGM4550

宽电源电压；2A峰值电流；匹配的上升/下降时间；独立通道使能；工作温度-40℃至+125℃

SGM4551

1.2V-3.3V/1.8V-5.5V双电源；传输延迟<5.5ns；低RON=3.5Ω；开漏逻辑；工作温度-40℃至+85℃

SGM4551B

1.2V-3.3V/1.8V-5V双电源；传播延迟<5.5ns；低RON=3.5Ω；工作温度-40℃至+85℃

SGM4552

A端口1.65V-5.5V/B端口2.3V-5.5V；数据速率：推挽24Mbps，开漏2Mbps；无需DIR；支持断电隔离；工作温度-40℃至+85℃

SGM4552X

A端口1.65V-5.5V/B端口2.3V-5.5V；数据速率：推挽24Mbps，开漏2Mbps；无需DIR；支持断电模式；工作温度-40℃至+125℃

圣邦微系统电源管理和监控电路涵盖多通道PMIC（面向SSD/FPGA、相机供电及AMOLED显示屏，集成多路Buck与LDO，I2C灵活配置）与监控复位芯片（电压监测器、看门狗定时器、手动复位IC，阈值精度达0.35%，部分通过AEC-Q100车规认证，支持低至1V的复位输出），以高集成度和微型封装覆盖从消费电子到车载系统的完整电源管理需求。
系统电源管理和监控电路选型目录

SGM706B

阈值电压2.63V/2.93V/3.08V/4.0V/4.38V/4.63V；Iq<1μA；复位有效至VCC=1V；看门狗1.6s

SGM706S

复位阈值2.93V；静态电流典型值50μA

SGM708

阈值4.65V/4.40V/4.0V/3.08V/2.93V/2.63V；复位脉冲200ms；独立1.25V阈值检测器；推挽/开漏双输出

SGM800

工作电压1.6V-5.5V；静态电流3.3μA；外置SRT电容设复位延迟；阈值1.63V/2.32V/2.63V/2.93V/4.63V

SGM802

监控1.6V-5V；低静态电流3μA；可调复位超时3ms-5.75ms；推挽高有效RESET

SGM803B

超低静态电流300nA；阈值3V/3.3V/5V；复位脉冲240ms；开漏需上拉

SGM804

工作电压1.6V-5.5V；静态电流3.3μA；推挽输出

SGM808B

阈值可调1.5V-6V（0.1V步进）；N沟道开漏输出；低静态电流

SGM809B

超低静态电流300nA；阈值3V/3.3V/5V；复位脉冲240ms

SGM810B

静态电流300nA；固定阈值3V/3.3V/5V

SGM811B

阈值2.63V/2.93V/3.08V；复位脉冲200ms；手动复位输入；SOT-143小封装

SGM811C

7种阈值（1.8V/2.5V/3V/3.3V/5V等）；手动复位输入

圣邦微电荷泵涵盖电压反相器（1.4V~18V输入，最大200mA输出，无电感设计）、稳压升降压电荷泵（输出3.3V/5V固定电压，模式自动切换）、LED驱动电荷泵（1×/1.5×/2×多模式，最高700mA输出，面向闪光灯与LCD背光）、光模块偏置电荷泵（集成I2C接口，为EML激光器提供EA偏置）、负压稳压电荷泵（可调负压输出，低噪声28μVRMS）以及内置电荷泵的音频驱动器（省去输出隔直电容，SNR达114dB），以无电感、微封装设计覆盖便携设备与光通信应用。
电荷泵选型目录

SGM3111

1.8V-5.5V输入；3.3V固定输出；150mA输出电流；60μA静态电流；关断电流＜0.6μA；升压模式1.2MHz；输入低于输出时自动切换至Boost模式

SGM3112

2.7V-5.5V输入；5V固定输出；3.1V-5.5V输入时200mA输出，2.7V输入时125mA输出；60μA静态电流；2.2MHz开关频率；轻载PFM模式

SGM3204

1.4V-5.5V输入；Vo=-Vin；200mA输出；1.5mA静态电流；＞80%转换效率；950kHz开关频率；关断电流＜1μA

SGM3206

1.4V-5.5V输入；Vo=-Vin；60mA输出；115μA静态电流；＞85%转换效率；47kHz开关频率

SGM3207

1.4V-5.5V输入；Vo=-Vin；60mA输出；72μA静态电流；＞85%转换效率；19kHz开关频率

SGM3209

3V-18V输入；Vo=-Vin；100mA输出；900μA静态电流；关断电流＜1.2μA；开关频率120kHz-1.25MHz可编程（外置电阻）

SGM2058

2.3V-5.5V输入；VOUT1=-VIN（非稳压）；VOUT2=-VCTL（0V至-VIN可调）；265mA输出限流；工作温度-40℃至+125℃

SGM2066

2.7V-5.5V输入；未稳压输出=-VIN；稳压输出-1.5V至-5V；250mA限流；410μA静态电流；28μVRMS低噪声；工作温度-40℃至+125℃

SGM3803

Boost DC/DC：2.7V-5.5V输入，可调输出最高5.2V；电荷泵逆变器：1.4V-5.5V输入，200mA输出，＞80%转换效率；不推荐新设计，建议使用SGM3804

SGM3141B

2.7V-5.5V输入；700mA输出；手电筒模式效率＞90%；可编程闪光电流；FB基准47mV（低损耗）；2.2MHz开关频率；具OVP/OCP/热关断保护

SGM38045

2.7V-4.8V单节锂电池输入；输出：OVDD、OVSS、AVDD；OVDD+OVSS合路70mA负载能力；WLCSP极小封装

SGM41295

负电荷泵输出：-VIN，150mA最大负载；EAM偏置：-0.2V至-3.2V（100mA）；LD电流源：0mA-239.5mA；I²C接口，支持1MHz时钟；工作温度-40℃至+105℃

圣邦微马达驱动器和栅极驱动器涵盖直流有刷电机驱动（单/双H桥，40V耐压，峰值电流3.6A，集成NMOSFET）、步进电机驱动（1/256微步进，高级衰减模式，集成电流检测）、三相/无刷直流电机驱动（18V/2.5A功率级，车规级可选）、低侧栅极驱动器（单/双通道，峰值电流2.6A~13A，传播延迟低至18.5ns，部分支持GaN驱动及负压输入）及半桥栅极驱动器（120V自举升压，4A峰值，高频驱动），覆盖从消费电子到工业自动化及汽车系统的完整电机控制与功率驱动需求。
马达驱动器和栅极驱动器选型目录

SGM48017C

8A拉/13A灌；4.5V-20V；热关断；欠压锁定

SGM48018C

8A拉/13A灌；4.5V-20V；完整保护功能

SGM48019C

8A拉/13A灌；4.5V-20V；低成本取代NPN/PNP方案

SGM48209

4A峰值拉/灌；8V-17V；6.5ns上升/4.5ns下降

SGM48211

4A峰值拉/灌；8V-17V；延迟匹配3ns；120V阻断电压

SGM48520

6A拉/4A灌；5V供电；1ns最小脉冲宽度；2.3ns传输延迟；最高60MHz；分离输出

SGM48521

7A拉/6A灌；5V；1ns脉宽；60MHz；2.2ns延迟

SGM48521Q AEC-Q100

7A拉/6A灌；5V；1ns脉宽；60MHz；2.2ns延迟；AEC-Q100 Grade 1；车规级小封装

SGM48522 AEC-Q100

7A/6A每通道；5V；1ns脉宽；2ns延迟

SGM48522Q AEC-Q100

5V；7A/6A；双通道；1ns最小脉宽；2ns传播延迟；AEC-Q100

SGM48523

5A拉/灌；轨到轨驱动能力；两通道延迟匹配；无反相/同相双反相逻辑选项

SGM48523C

5A拉/灌；4.5V-18V；轨到轨输出；传输延迟匹配

圣邦微LCD和OLED显示器电源涵盖LCD偏置电源（单电感正负双输出，I2C可编程，支持144Hz高帧率）、AMOLED显示屏电源（三路输出单电感架构，支持I2C/SWIRE编程，部分通过AEC-Q100车规认证）、电荷泵型AMOLED电源（无电感设计，内置升降压与反相器，面向小尺寸穿戴屏幕）及集成WLED驱动的偏置电源（单电感双输出+升压WLED驱动，I2C 12位调光），以高集成度覆盖从可穿戴到旗舰手机的完整显示供电方案。
LCD和OLED显示器电源及驱动器选型目录

SGM3804

利用单颗电感实现双输出；正/负输出均在 2.4V 至 6.4V 范围，步进 100mV；输入电压 2.7V 至 5.5V；配备 I²C 接口

SGM38042

正输出可编程 2.4V 至 6.4V（100mV 步进）、负输出可编程 -2 V 至 -3.2 V（50 mV 步进），内置 50 mA LDO；400 kHz PWM 控制开关频率；轻载脉冲跳跃模式

SGM38042A

功能与 SGM38042 相似，官网标注“不推荐新设计”，优先级不高但功能完全兼容 SGM38042

SGM38042B‑1

与 SGM38042B 系列正输出 2.4V 至 6.4V、负输出 -2 V 至 -3.2 V；850 kHz 控制开关频率，轻载自动脉冲跳跃；支持单线接口

SGM38042B‑3

与 SGM38042B‑1 功能一致，仅预置输出电压或编程步进方式存在微小差异

SGM38042B‑5

正输出可编程 2.4V 至 6.4V；负输出可编程 -2 V 至 -3.2 V，步进 50 mV；内置 LDO 能力

SGM38045

输入电压范围 2.7V 至 4.8V；输出 OVDD(×1/×1.5)、OVSS、AVDD；OVDD+OVSS 组合能力 up to 70 mA；1.5× 模式实现自动旁路直通，降低功耗

SGM38046

输入电压范围 2.7V 至 5.5V；提供 AVDD(3.3V 固定)、OVDD(2.8V‑4.6V, 100mV 步进)、OVSS(-4.0V 至 -0.6V, 100mV 步进)；OVDD+OVSS 组合输出能力 90 mA；轻载纹波与瞬态响应优秀

SGM3833A

适用于广泛的主流 AMOLED；VO1 为 VELVDD 供电，VO3 为 VAVDD 供电，VO2 为 VELVSS 供电；官网标注“不推荐新设计”

SGM3833B

与 SGM3833A 功能体系相同；同样“不推荐新设计”；数字接口控制引脚可实现输出电压步进编程

SGM3836A

集成升压 + 反相降压‑升压拓扑；数字接口控制引脚允许步进编程输出电压；对 VELVDD‑VELVSS 驱动能力优化（官网“600 mA 组合电流能力”）

SGM3836B

与 SGM3836A 类似，数字接口步进编程；同样是“不推荐新设计”，主要供应既有终端布局
