特性
专为松耦合无线充/太阳能充电设计的小容量紧凑型充电器。
单节电池充电完整过程独立工作
适用于磷酸锂离子电池/锂离子/聚合物锂离子/钛酸锂/镍氢二次电池和 EDLC 电容器充电
可选最大充电电压：3.65V 至 5.5V
高精度安全快速充电
4% 输出电压折返保持功能
与松耦合线圈配合使用
与太阳能电池配合使用
饱和传导充电
自动热电流限制
省电指示模式
提供绿色 TDFN-2×2-6AL 和 SOIC-8（裸露焊盘）封装
应用
蓝牙耳机/鼠标、无线温度计、有源信标。
深圳市霏帆科技有限公司 深耕电子元器件领域多年，以混合型经销模式为核心，专注圣邦微全系列模拟芯片的现货供应与技术支持。公司依托深圳总部的地理优势，为全国客户提供快速响应与一站式服务。
- 免费样片：研发阶段样品免费申请，工作日2-3天发出，可在官网提交或联系销售。
- 常备现货：深圳仓现货，当天16:00前下单可发货，小批量10pcs起订。
- 技术资料与FAE支持：提供数据手册、参考原理图、Layout指南、LTSpice模型；协助EMI整改、POP音调试、散热评估。
- 配套采购：同步供应磁珠、电感、电容及圣邦LDO/DC-DC，降低采购复杂度。
详细参数
SGM40560是一款专为小容量锂离子/聚合物锂离子二次电池设计的高精度线性恒流、恒压充电单片电路，能够完成预充电、快速充电、涓流浮充、电压折返保持、电阻压降补偿以及独立再充电的全过程。其最大充电电压固定，共有五种选择：
- SGM40560-3.65对应3.65V/3.709V/4.547V
- SGM40560-4.05对应4.05V/4.108V/5.045V
- SGM40560-4.2对应4.2V/4.257V/5.235V
- SGM40560-4.3对应4.3V/4.356V/5.363V
- SGM40560-4.4对应4.4V/4.466V/5.484V
充电电流可通过外接电阻设定。LED慢闪表示正在充电，若在一定时间内LED常亮则表示充电完成，即使电量较弱时也能进行充电。此外，凭借其特性和控制结构，SGM40560还可使用恒压电源工作。它能够为电压波动较大的松耦合线圈充电，也能为存在反向电流的太阳能电池充电，从而为可穿戴设备和微型便携式设备提供了灵活的电源选择。SGM40560具备电压折返保持功能和热电流限制功能，可确保使用外部电源安全稳定地长时间为负载供电。

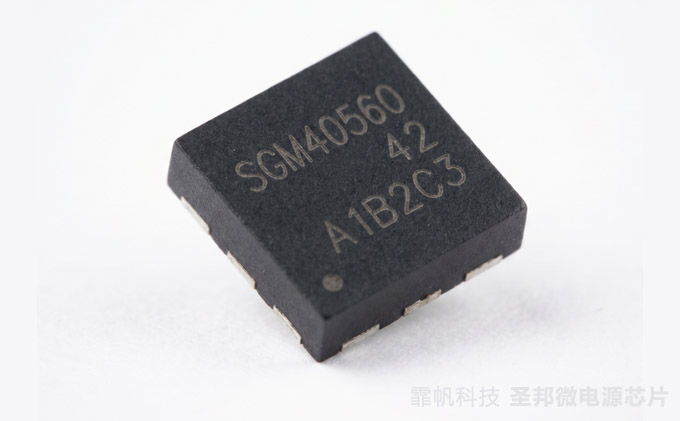

SGM40560采用绿色TDFN-2×2-6AL和SOIC-8（裸露焊盘）封装，其额定温度范围为-40℃至+125℃。
