特性
1A 单输入单节锂离子/锂聚合物电池充电器，带 JEITA 调节。
充电参数
多化学电压支持：4.2V、4.35V、4.4V
充电电压精度：±0.8%
充电电流精度：±10%
最大充电电流：1A（可由外部电阻设定，范围50mA~1000mA）
USB输入电流限制：100mA和500mA
可编程充电终止和预充电阈值
应用
智能手表、无线音箱、TWS耳机、移动POS机。
深圳市霏帆科技有限公司 深耕电子元器件领域多年，以混合型经销模式为核心，专注圣邦微全系列模拟芯片的现货供应与技术支持。公司依托深圳总部的地理优势，为全国客户提供快速响应与一站式服务。
- 免费样片：研发阶段样品免费申请，工作日2-3天发出，可在官网提交或联系销售。
- 常备现货：深圳仓现货，当天16:00前下单可发货，小批量10pcs起订。
- 技术资料与FAE支持：提供数据手册、参考原理图、Layout指南、LTSpice模型；协助EMI整改、POP音调试、散热评估。
- 配套采购：同步供应磁珠、电感、电容及圣邦LDO/DC-DC，降低采购复杂度。
详细参数

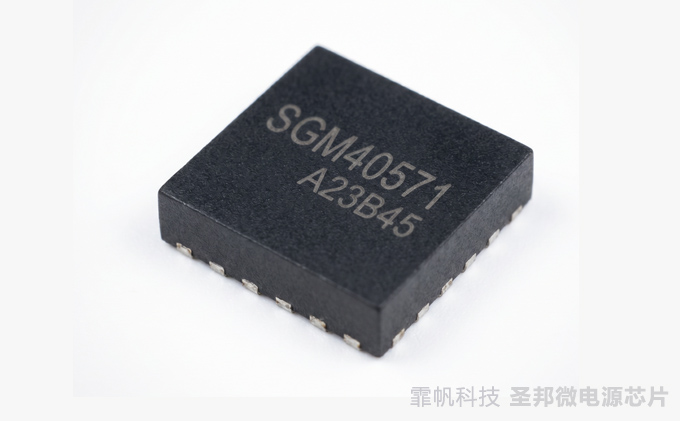

SGM40571是圣邦微电子推出的一款高集成度线性电池充电芯片，专为单节锂离子/锂聚合物电池设计，最大充电电流可达1A。它支持宽输入电压范围（最高30V耐压），并内置输入过压保护（OVP阈值6.6V或7.1V），因此即使使用非稳压适配器或USB端口，也能安全、稳定地为电池充电。
该芯片允许系统与电池同时连接至输出端口，实现“边充边用”功能。为确保电池在12小时安全定时器内充满，需妥善管理平均系统负载。
SGM40571采用TDFN-2×2-10L超小封装，非常适合智能手表、TWS耳机、无线音箱、便携医疗设备、移动POS机等空间受限的电池供电产品。
深圳市霏帆科技有限公司作为圣邦微电子现货分销伙伴，长期备有SGM40571原装现货，并提供免费样品、FAE技术选型支持及快速交付服务。
充电过程
SGM40571采用三段式智能充电管理：
-
预充电阶段：当电池电压过低时，先以小电流预充电，激活低压电池。预充电电流可通过PRE-TERM端子编程，范围为快充电流的10%-100%。
-
恒流阶段：以设定的快速充电电流进行恒流充电。若芯片结温达到125℃，热调节功能将启动，自动降低充电电流以防止温度进一步上升。
-
恒压阶段：电池电压达到目标值后，转为恒压充电，电流逐渐下降，直至充满。
调整个电阻值即可自由定制快速充电电流、预充电电流与终止电流，实现精准的电池容量适配。
输入与保护
-
最大输入电压：30V
-
输入过压保护阈值：6.6V 或 7.1V
-
输入电压动态电源管理
-
支持ISET短路检测和OUT短路保护
-
安全定时器：12小时
温度管理
-
热调节：125℃（结温达到时降低充电电流）
-
热关断保护：155℃
-
JEITA温控：通过NTC电阻监测电池温度，优化充电安全（正常充电范围为10℃-45℃，超出范围调整充电电流或电压）
状态与控制
-
支持电源良好指示（nPG引脚）和充电状态指示（nCHG引脚）
-
充电终止和定时器禁止模式（TTDM）
-
TS引脚可控制充电开启/禁用及进入TTDM模式
电气特性
| 参数 | 典型值 |
|---|---|
| 工作温度范围 | -40℃ 至 +85℃ |
| 封装 | TDFN-2×2-10L（绿色封装） |
| 工作电流 | —（可在数据手册中查阅详表） |
订购信息
SGM40571提供多个电压版本的订购型号，涵盖4.2V、4.35V、4.4V电池规格：
| 订购型号 | 电池电压 | 封装 | MSL等级 | 工作温度 |
|---|---|---|---|---|
| SGM40571-426AEJMFYTHN10G/TR | 4.2V | TDFN-2×2-10L | MSL1 | -40℃至+85℃ |
| SGM40571-436AEJMFYTHN10G/TR | 4.35V | TDFN-2×2-10L | MSL1 | -40℃至+85℃ |
| SGM40571-446AEJNFYTHN10G/TR | 4.44V | TDFN-2×2-10L | MSL1 | -40℃至+85℃ |
各版本均符合RoHS/REACH绿色标准，MSL1级，适应高耐湿环境应用。

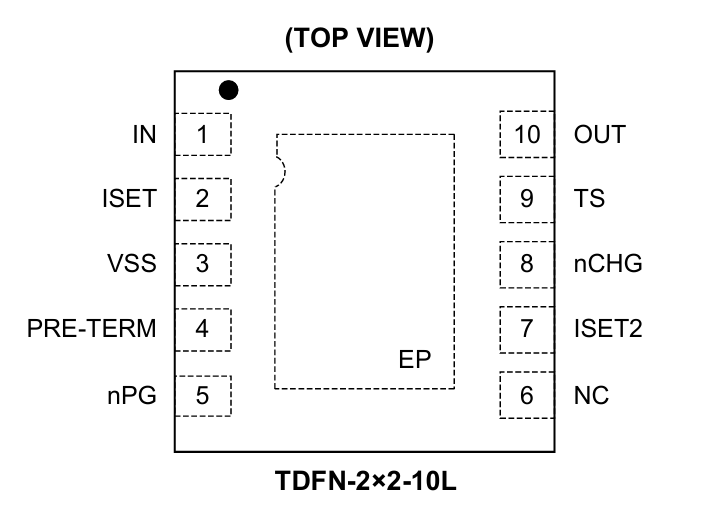

引脚配置与功能解析
SGM40571采用TDFN-2×2-10L封装，关键引脚功能如下：
| 引脚 | 功能 | 推荐配置 |
|---|---|---|
| IN | 充电电源输入 | 建议连接1μF-10μF电容去耦 |
| ISET | 快充电流设置 | 通过外部电阻设定快充电流（50mA-1000mA） |
| PRE-TERM | 预充和终止电流编程 | 预充电电流通常为终止电流的两倍，终止阈值可在快充电流的5%-50%调整 |
| ISET2 | 输入电流限制定制 | 低电平：通过ISET编程快充电流；浮空：100mA限制；高电平：500mA限制 |
| TS | 温度感应 | 接NTC电阻监测电池温度，支持JEITA标准 |
| OUT | 电池连接 | 需连接1μF-10μF电容，支持直接连系统负载 |
| nPG | 电源良好指示 | 低电平有效，指示输入电压状态 |
| nCHG | 充电状态指示 | 充电时低电平，完成或未充电时为开漏 |
| Exposed Pad | 散热焊盘 | 需连接到VSS引脚和主接地平面 |
