特性
超小型WLCSP封装，专为小容量电池设计，适用于无线充/太阳能。
单节电池充电全过程独立运行
适用于磷酸铁锂电池/锂离子电池/聚合物锂离子电池/钛酸锂/镍氢二次电池以及双电层电容器 (EDLC) 充电
可选最大充电电压：3.65V 至 5.5V
高精度安全快速充电
4% 输出电压折返保持功能
可与松耦合线圈配合使用
可与太阳能电池配合使用
饱和传导充电
自动热电流限制
省电指示模式
采用绿色 WLCSP-0.92×1.16-6B 封装
应用
微型穿戴设备、光伏储能维护。
深圳市霏帆科技有限公司 深耕电子元器件领域多年，以混合型经销模式为核心，专注圣邦微全系列模拟芯片的现货供应与技术支持。公司依托深圳总部的地理优势，为全国客户提供快速响应与一站式服务。
- 免费样片：研发阶段样品免费申请，工作日2-3天发出，可在官网提交或联系销售。
- 常备现货：深圳仓现货，当天16:00前下单可发货，小批量10pcs起订。
- 技术资料与FAE支持：提供数据手册、参考原理图、Layout指南、LTSpice模型；协助EMI整改、POP音调试、散热评估。
- 配套采购：同步供应磁珠、电感、电容及圣邦LDO/DC-DC，降低采购复杂度。
详细参数

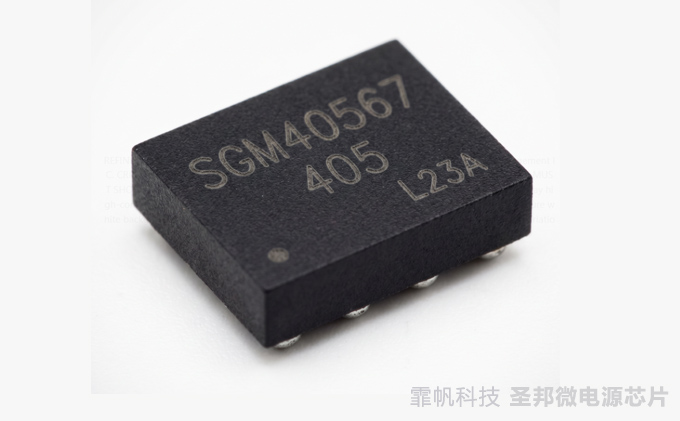

SGM40567是一款专为小容量锂离子/聚合物锂离子二次电池设计的高精度线性恒流、恒压充电单片电路，能够完成预充电、快速充电、涓流浮充、电压折返保持、电阻压降补偿及独立再充电的全过程。其最高充电电压固定，有五种型号可供选择：
- SGM40567-3.65：对应3.65V/3.709V/4.547V
- SGM40567-4.05：对应4.05V/4.108V/5.047V
- SGM40567-4.2：对应4.2V/4.257V/5.237V
- SGM40567-4.3：对应4.3V/4.356V/5.367V
- SGM40567-4.4：对应4.4V/4.466V/5.489V
充电电流可通过外部电阻进行设置。LED灯慢闪表示充电中，而在一定时间内LED持续亮起则表示充电完成，即使在电量不足的情况下也能进行充电。此外，根据其特性和控制结构，SGM40567还可以采用恒压电源供电。它既可以为电压波动较大的松耦合线圈充电，也可以为具有反向电流的太阳能电池充电，因此为可穿戴设备和微型便携式设备提供了灵活的电源选择。该芯片还具备电压折返保持功能和热电流限制功能，能够使用外部电源为负载提供长时间安全稳定的供电。
SGM40567采用绿色WLCSP-0.92×1.16-6B封装，其额定工作温度范围为-40℃至+125℃。
