SGM8252A是圣邦微SGMICRO原厂推出的双路、高压、高精度、低噪声、轨到轨输出运算放大器，工作电压4.5V~36V，失调电压低至18μV，开环增益150dB，PSRR/CMRR高达150dB/135dB，噪声仅0.4μVP-P，专为压力传感器、温度测量、医疗仪器、精密电流检测、应变计放大等高精度模拟应用设计，工业级温度-40℃~125℃，封装SOIC-8/MSOP-8。
SGM8252A 产品概述与简介
SGM8252A是一款专为高压、高精度、低噪声信号调理设计的双运算放大器，由圣邦微电子（SGMICRO）研发生产，支持单电源4.5V至36V或双电源±2.5V~±18V供电，具备轨到轨输出摆幅能力，可在工业高压环境下提供超高测量精度与稳定性。
该芯片集成超低失调电压、极低偏置电流、高开环增益、高共模抑制比、高电源抑制比等优势特性，长期漂移小，适合对精度、稳定性、噪声要求极高的场景，包括温度传感器、压力传感器、位置传感器、热电偶放大、电子秤、医疗设备、手持测试仪器、工业控制模拟前端等。
SGM8252A提供SOIC-8与MSOP-8两种绿色无卤封装，符合RoHS/HSF标准，工作温度覆盖-40℃至+125℃工业级范围，满足高可靠性应用需求。

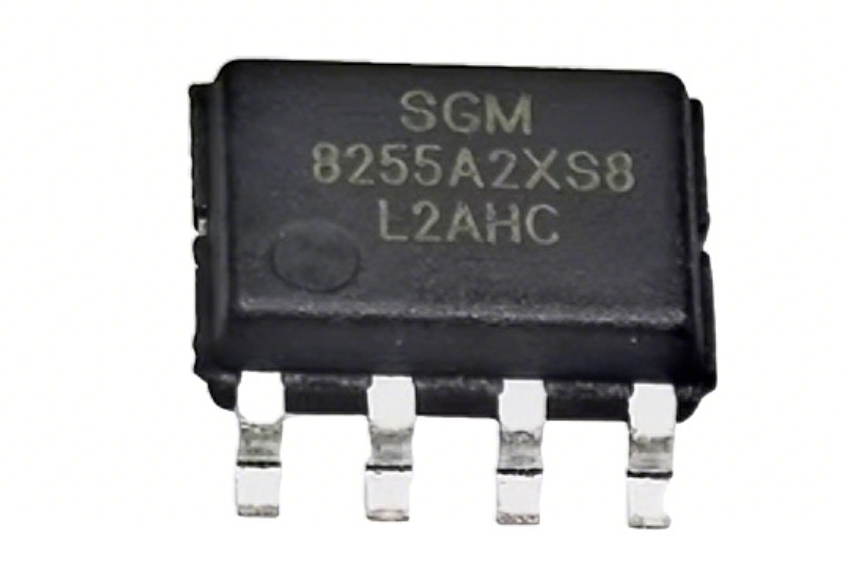

SGM8252A 芯片实物图
SGM8252A 核心特性与关键参数
- 低失调电压：18μV（最大值，25℃），全温最大20μV
- 失调电压温漂：20nV/℃
- 开环电压增益：150dB（典型值）
- 电源抑制比 PSRR：150dB（典型值）
- 共模抑制比 CMRR：135dB（典型值）
- 0.1Hz~10Hz 噪声：0.4μVP-P
- 输入电压噪声密度：20nV/√Hz @1kHz
- 增益带宽积 GBP：2.8MHz
- 压摆率 SR：1.3V/μs
- 建立时间（0.1%）：0.8μs
- 过载恢复时间：3μs
- 输出类型：轨到轨 Rail-to-Rail
- 供电电压：4.5V ~ 36V
- 静态电流：450μA/每通道（典型）
- 工作温度：-40℃ ~ +125℃
- 封装：SOIC-8 / MSOP-8 绿色无卤
SGM8252A 典型应用领域
- 压力传感器信号调理与放大
- 温度测量、热电偶信号放大
- 高精度电流检测、电流采样
- 电子秤、称重传感器放大
- 应变计放大器、桥式传感器调理
- 手持测试设备、测量仪表
- 医疗仪器、健康监测设备
- 工业控制、高精度模拟前端
- 高压信号采集、工业传感器接口
SGM8252A 封装与订货信息
| 型号 | 封装 | 温度范围 | 订货型号 | 包装 |
|---|---|---|---|---|
| SGM8252A | SOIC-8 | -40℃~+125℃ | SGM8252AXS8G/TR | 卷带 4000片 |
| SGM8252A | MSOP-8 | -40℃~+125℃ | SGM8252AXMS8G/TR | 卷带 4000片 |

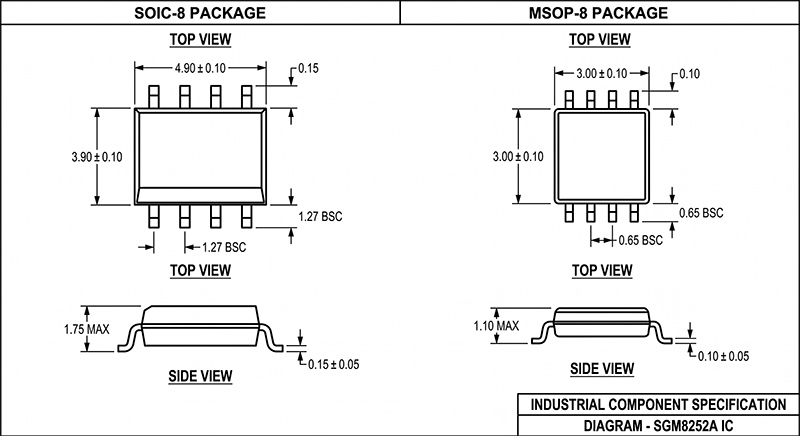

SGM8252A SOIC-8 / MSOP-8 封装尺寸图
SGM8252A 引脚配置（顶视图）
- 1脚：+VS 正电源
- 2脚：-INA A通道反相输入
- 3脚：+INA A通道同相输入
- 4脚：-VS 负电源/GND
- 5脚：+INB B通道同相输入
- 6脚：-INB B通道反相输入
- 7脚：OUTB B通道输出
- 8脚：OUTA A通道输出

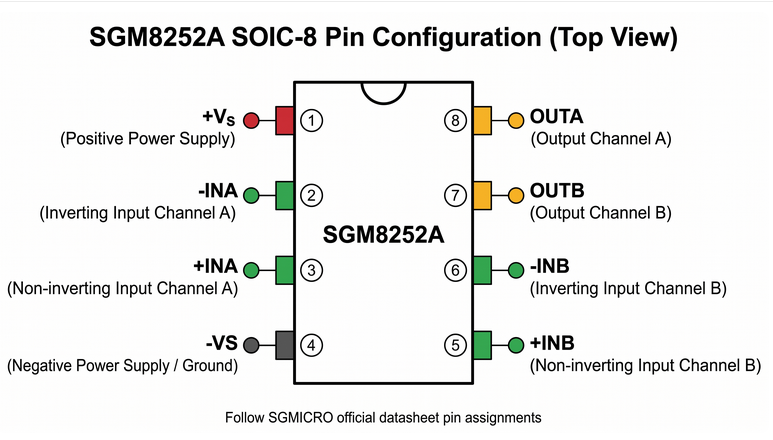

SGM8252A 引脚图 / 管脚定义示意图
SGM8252A 绝对最大额定值
- 电源电压：40V
- 输入电压：(-VS)-0.3V ~ (+VS)+0.3V
- 差分输入电压：-5V ~ +5V
- 结温：+150℃
- 存储温度：-65℃ ~ +150℃
- 焊接温度（10s）：+260℃
- ESD：HBM 6000V / MM 300V / CDM 1000V
SGM8252A 推荐工作条件
- 工作电压：4.5V ~ 36V
- 工作温度：-40℃ ~ +125℃
- 差分输入电压：-0.7V ~ +0.7V
SGM8252A 电气特性参数
SGM8252A在TA=25℃、VS=±2.5V~±18V、CM=0V、RL=10kΩ条件下，具备优异电气性能：
- 输入偏置电流：±100pA（典型）
- 输入失调电流：±200pA（典型）
- 输出短路电流：±20mA ~ ±50mA
- 总谐波失真+噪声 THD+N：0.0002%
- 输出摆幅距轨：12mV ~ 200mV
- 共模输入电压范围：(-VS)-0.05V ~ (+VS)-1.5V
SGM8252A 应用指南与设计技巧
1. 轨到轨输出特性
SGM8252A支持全摆幅轨到轨输出，单电源36V、10kΩ负载时，输出可达0.095V ~ 35.905V，大幅提升信号动态范围。
2. 容性负载驱动
芯片单位增益稳定，可直接驱动大容性负载；如需驱动更大电容，可在输出串联隔离电阻RISO实现稳定工作。
3. 电源去耦与PCB布局
电源引脚就近并联10μF + 0.1μF陶瓷去耦电容；采用单点接地或完整地平面；输入走线远离输出与电源线，避免耦合干扰。
4. 典型应用电路
支持差分放大器、高阻抗差分放大器、有源低通滤波器等标准电路，完美适配各类传感器信号采集与放大系统。

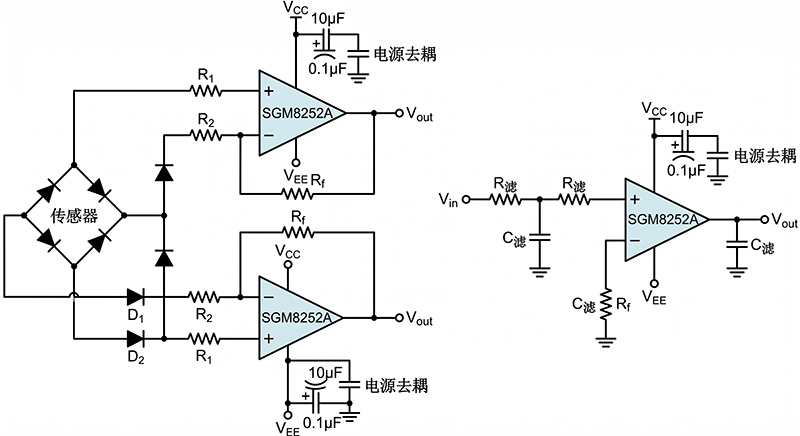

SGM8252A 典型应用电路图（差分放大 / 低通滤波）
SGM8252A 产品总结与优势
SGM8252A是一款高压、高精度、低噪声、宽电压、工业级运算放大器，兼具超高精度、低功耗、高稳定性、强抗干扰能力，是传感器信号调理、精密测量、医疗电子、工业控制领域的理想选择。
相比同类型器件，SGM8252A在高压工作、噪声性能、失调电压、长期稳定性方面表现突出，可直接替代进口高精度运放，降低系统成本并提升可靠性。
