1. 产品概述：为何选择 SGM838 高精度电流传感器？

SGM838 是圣邦微（SGMICRO）推出的一款高精度数字电流传感器与电源监控芯片，内置 16 位 Sigma-Delta ADC，可测量 ±163.84mV 或 ±40.96mV 满量程差分输入，支持 -0.3V 至 +85V 共模电压。这颗芯片不仅能够精确测量电流和总线电压，还能同步监控温度和功率，特别适用于需要高边电流检测的工业与通信设备。

相比传统分立方案，SGM838 将高精度 ADC、数字滤波、功率计算和可编程告警集成于一颗 MSOP-10 封装内，极大简化了电源监控电路的设计。其 低偏移电压（±30μV）和低增益漂移（±35ppm/°C） 保证了在全温范围内（-40°C 至 +125°C）的测量稳定性，电源监控总误差（TME）低至 1.3%。

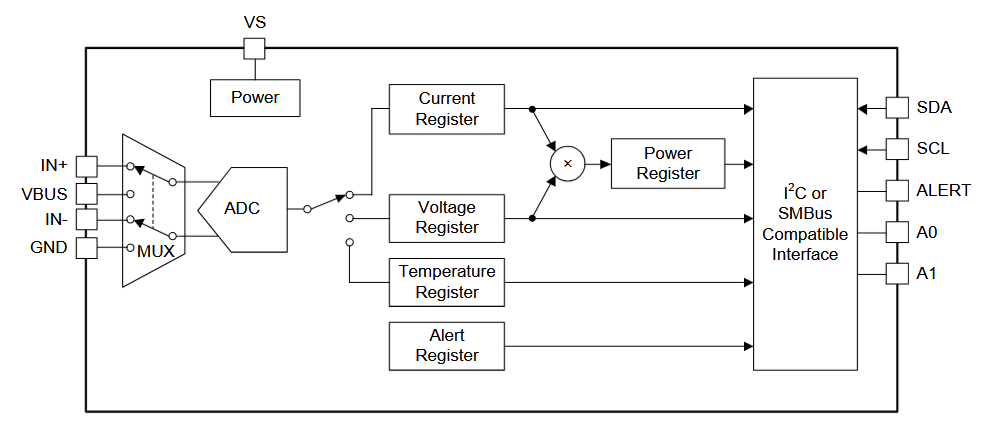

图 1：SGM838 功能框图

内部结构：高压输入多路复用器 → 16位 Sigma-Delta ADC → 数字低通滤波器 → 乘法器（功率计算）→ I²C 接口与告警逻辑

参考：数据手册 Figure 3

2. SGM838 核心电气特性与精度指标

以下汇总了 SGM838 的关键技术参数，工程师可快速评估其是否满足系统需求：

3. SGM838 典型应用：哪些场景需要高精度电源监控？

SGM838 以其高共模电压、高精度和快速告警响应，广泛适用于以下场景：

• DC/DC 转换器 – 实时监测输出电流和电压，优化效率并检测过载
• 电信设备与电源逆变器 – 在 48V 或更高母线电压下进行精确功率监控
• 工业电池组与 BMS – 充放电电流、电压和温度综合监测
• 企业服务器与数据中心 – 服务器功耗管理与散热策略优化
• 以太网供电（PoE） – 每端口电流检测与功率分配

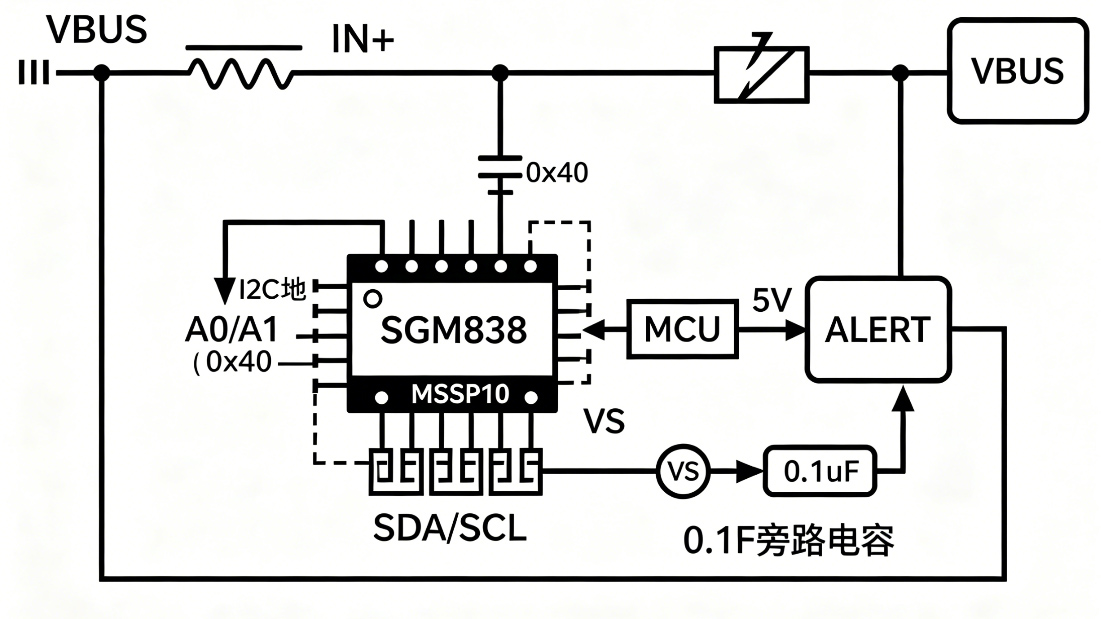

图 2：高侧 / 低侧电流检测应用电路

分流电阻跨接 IN+ 和 IN-，负载可置于高侧或低侧。VBUS 引脚直接监测母线电压。

参考：数据手册 Figure 1 & Figure 15

4. SGM838 引脚配置与 MSOP-10 封装

SGM838 采用 MSOP-10 封装，引脚间距 0.5mm，适合紧凑型 PCB 布局。A0/A1 引脚支持 16 个 I²C 地址，便于多颗器件在同一总线上工作。

5. 工作原理：SGM838 如何实现高精度电流与功率测量？

5.1 高压输入与多路复用

SGM838 的输入级独立于电源，因此其共模电压（-0.3V 至 +85V）可以远高于芯片供电电压（2.7V~5.5V）。内部多路复用器（MUX）依次将分流电压、总线电压和温度传感器信号送入 16 位 Sigma-Delta ADC，无需外部切换电路。

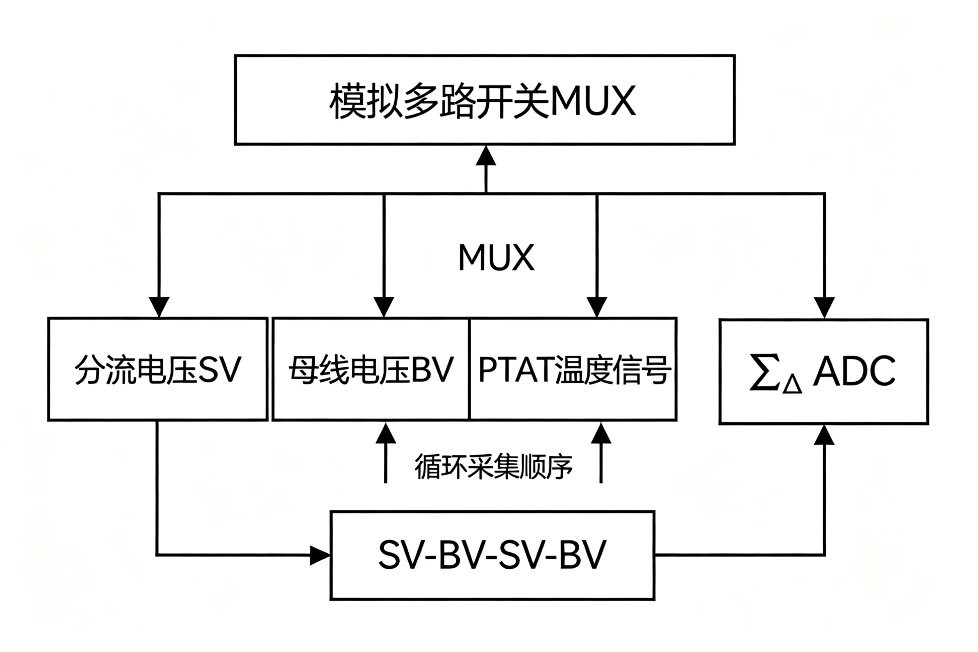

图 3：高压输入多路复用器

内部 MUX 在分流电压（IN+ - IN-）、总线电压（VBUS）和片上温度传感器之间轮询切换

参考：数据手册 Figure 4

5.2 功率计算逻辑

通过 SHUNT_CAL 寄存器 设置分流电阻值，SGM838 自动完成电流和功率的乘法计算。电流值 = CURRENT_LSB × CURRENT 寄存器值；功率值 = 0.2 × CURRENT_LSB × POWER 寄存器值。支持硬件级平均值累加，有效滤除瞬时噪声。

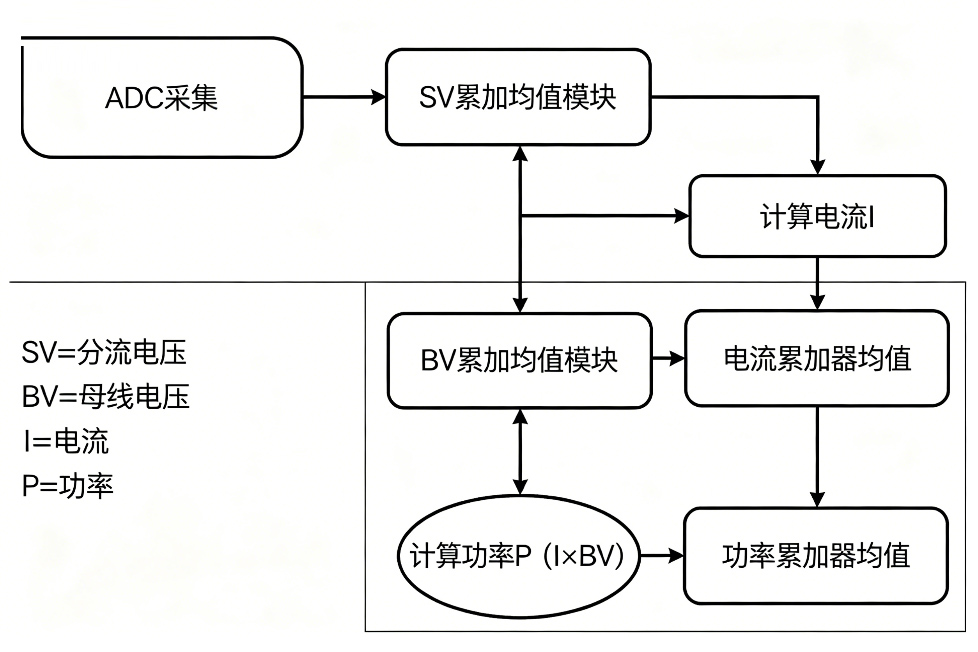

图 4：功率计算方案

分流电压 → 电流计算（× 校准系数）→ 与总线电压相乘 → 功率结果，经累加器平均后更新寄存器

参考：数据手册 Figure 5

5.3 ADC 与数字滤波器

Sigma-Delta ADC 配合内部低通数字滤波器，可在 150μs 至 4.12ms 范围内选择转换时间，并通过 1× 至 1024× 平均次数进一步抑制噪声。转换时间越长、平均次数越多，有效分辨率（ENOB）越高——在 4.12ms + 1024 次平均下，16 位分辨率可完全发挥。

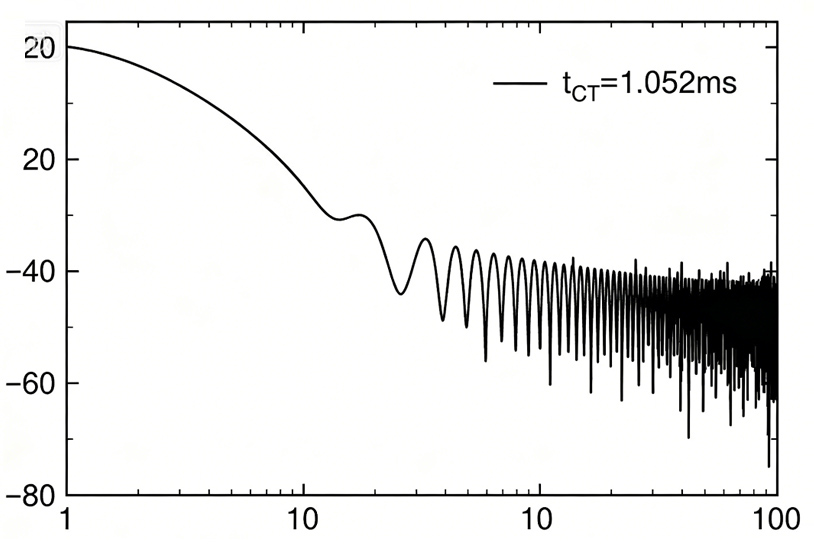

图 5：ADC 频率响应（tCT = 1.052ms）

数字滤波器的幅频特性，主陷波位于 Nyquist 频率处

参考：数据手册 Figure 6

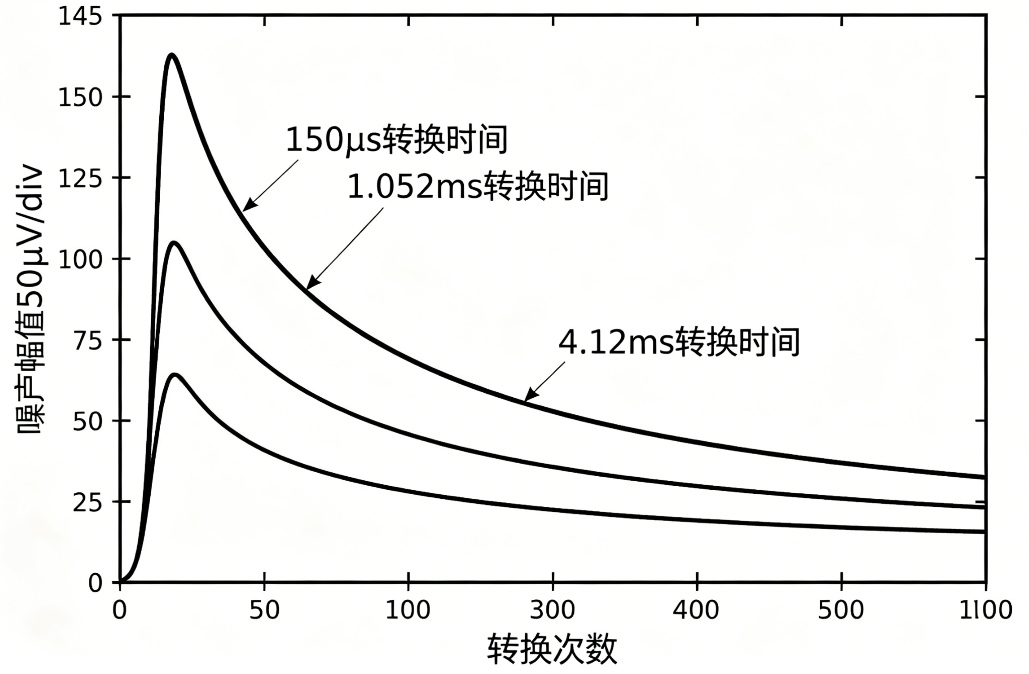

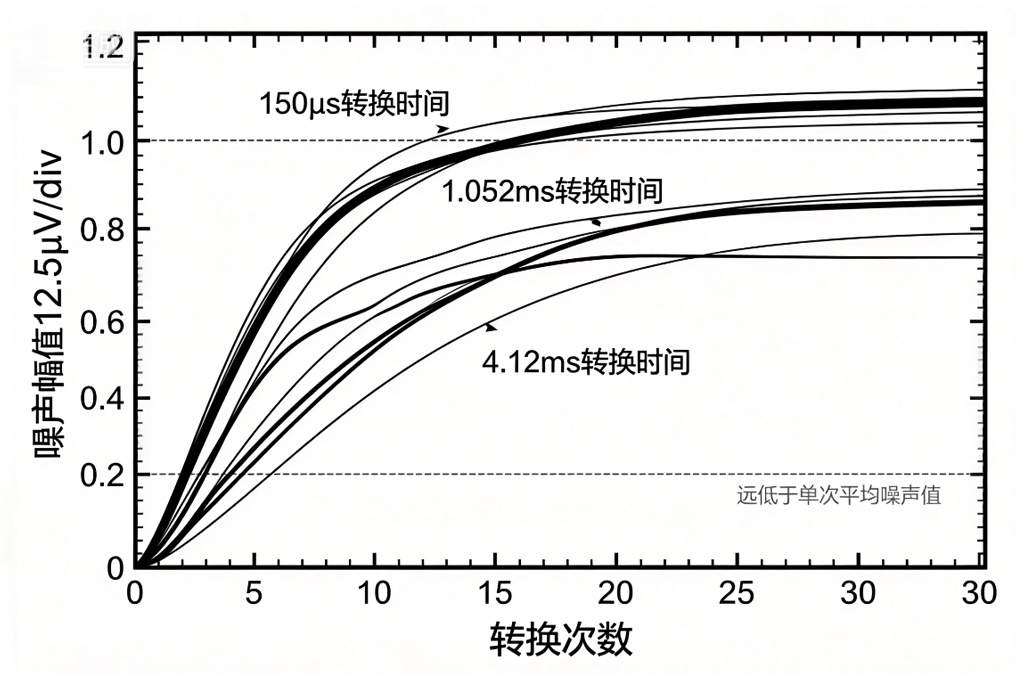

图 6：噪声 vs. 转换时间（左：平均=1；右：平均=128）

更长的转换时间和更高的平均次数显著降低噪声，提升 ENOB

参考：数据手册 Figure 7 & Figure 8

5.4 可编程多级告警

SGM838 的 ALERT 引脚可响应 6 类事件：分流过压/欠压、总线过压/欠压、功率过载、温度过高。每个阈值均可独立编程。支持透明模式（故障消失即恢复）和锁存模式（需读寄存器清除），并可选基于平均值比较，避免噪声误触发。

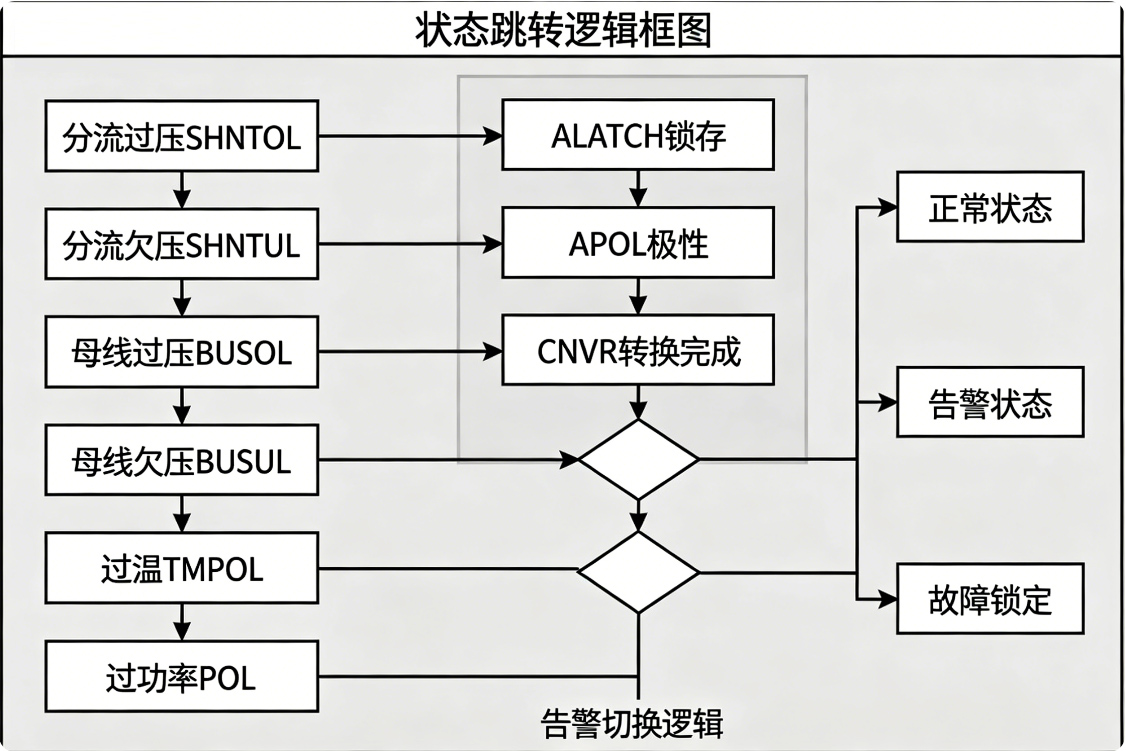

图 7：多告警配置结构

6 个阈值寄存器分别对应不同告警源，ALERT 引脚逻辑可配置为电平/锁存

参考：数据手册 Figure 9

图 8：告警响应时间实测（左：显著超限；右：轻微超限）

显著超限时响应约 1/6 转换周期；轻微超限时约 0.8~1.8 转换周期

参考：数据手册 Figure 16 & Figure 17

5.5 I²C / SMBus 数字接口

SGM838 支持标准模式（400kHz）和高速模式（3.4MHz）I²C 通信。A0/A1 提供 16 个可选地址，方便多节点系统集成。同时支持 SMBus 告警响应协议（ARA），主机可通过广播地址快速定位触发告警的从设备。

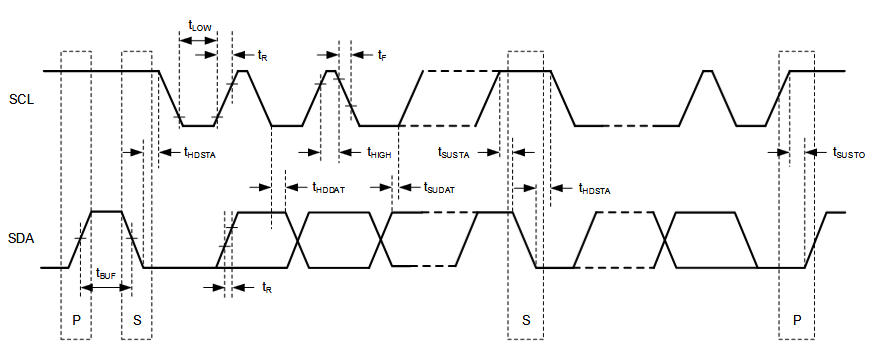

图 9：I²C 总线时序（快速/高速模式）

包含 START/STOP 条件、数据建立/保持时间、时钟高低电平宽度等关键时序参数

参考：数据手册 Figure 2

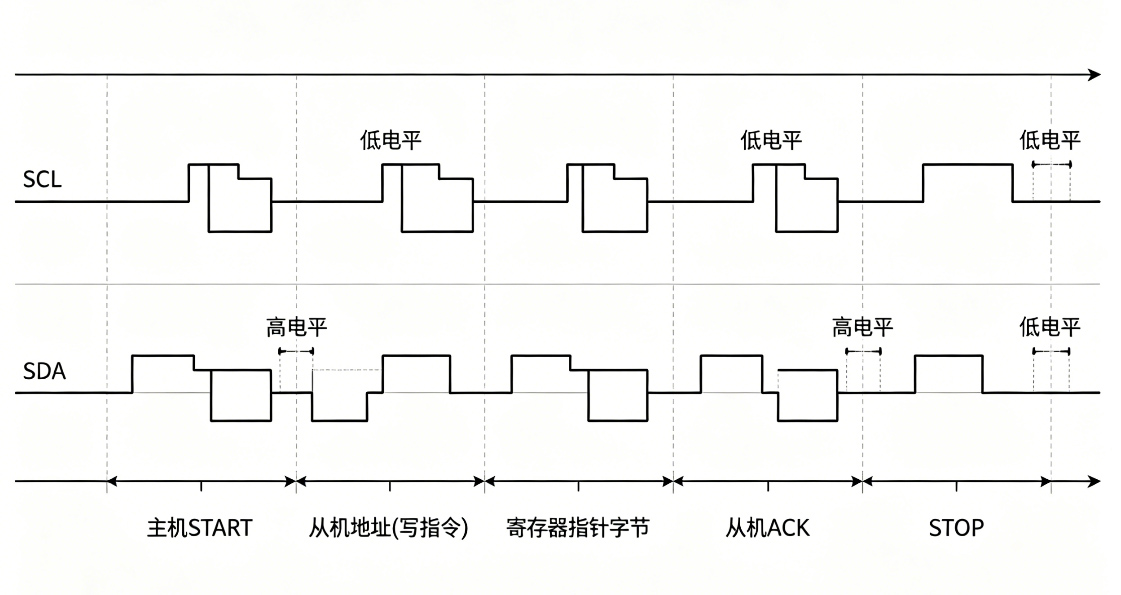

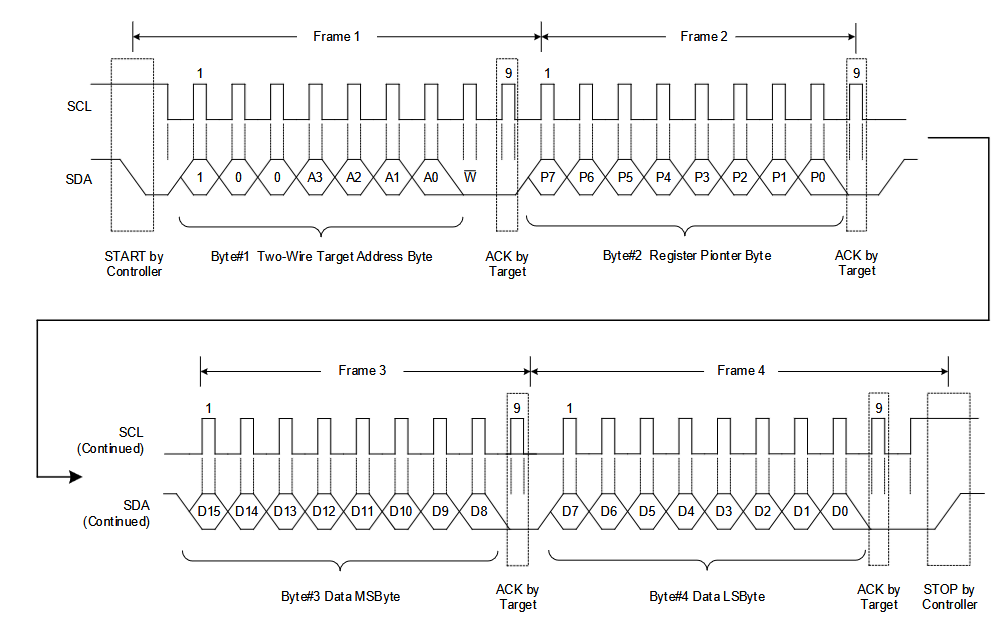

图 10：寄存器指针设置、写操作、读操作及 SMBus 告警响应时序

写：从机地址 + 指针地址 + 数据；读：从机地址 + 指针地址 + 重启 + 从机地址（读）+ 数据

参考：数据手册 Figure 10 ~ Figure 13

5.6 低输入偏置电流的优势

SGM838 的典型输入偏置电流仅 1.5nA（VCM=30V），最大 8nA。极低的偏置电流带来两个实际好处：一是允许在 IN+ 和 IN- 前端串联较大阻值的 RC 滤波器而不引入明显误差；二是可以使用较大阻值的分流电阻，从而在微安级小电流场景下仍能获得足够高的差分电压，保证测量精度。

6. SGM838 寄存器映射与配置要点

SGM838 的寄存器分为配置类、测量结果类和阈值类。以下为关键寄存器列表：

7. 应用设计指南：从选型到实测

7.1 量程与分辨率选择

SGM838 的 ADCRANGE 位可选择 ±163.84mV（分辨率 5μV/LSB）或 ±40.96mV（分辨率 1.25μV/LSB）。小量程适合低电流高精度场景，大量程适合大电流应用。

7.2 分流电阻选择与功率计算实例

假设设计需求：最大电流 10A，母线电压 48V，希望分流压降不超过 160mV。则可选 R_SHUNT = 16.2mΩ（标准值）。计算 CURRENT_LSB = 10A / 2^15 ≈ 305.176 μA/bit，SHUNT_CAL 值 = 819.2×10⁶ × 305.176μA × 0.0162Ω ≈ 4050d（0xFD2）。若读取到 CURRENT = 19660d，则电流 = 19660 × 305.176μA ≈ 5.9997A；若 POWER = 4718604d，则功率 = 0.2 × 305.176μA × 4718604 ≈ 288W。

7.3 输入滤波与 PCB 布局建议

在 IN+ 和 IN- 引脚各串联一个小于 100Ω 的电阻，并并联 0.1μF~1μF 陶瓷电容，可有效滤除高频共模和差模噪声。PCB 布局时建议采用开尔文（Kelvin）连接，直接将 IN+ 和 IN- 走线引至分流电阻两端，避免引入额外阻抗导致的测量误差。

图 11：输入 RC 滤波电路

IN+ 和 IN- 各串 100Ω 电阻，并接 0.1μF~1μF 电容到地

参考：数据手册 Figure 14

8. SGM838 典型性能曲线

以下曲线展示了 SGM838 在全温范围内的关键参数变化趋势（测试条件：TA = +25°C, VS = 3.3V, VCM = 48V 除非特殊标注）：

图 12：SGM838 性能曲线合集

直流精度：分流偏移电压 vs. 温度、CMRR vs. 温度、增益误差 vs. 温度/共模电压、总线偏移电压 vs. 温度、增益误差分布直方图。
功耗特性：输入偏置电流 vs. 温度（工作/关断）、静态电流 vs. 温度/电源电压/时钟频率、关断电流 vs. 温度/电源电压/时钟频率。
时钟源：内部振荡器频率 vs. 电源电压/温度。

参考：数据手册 Typical Perance Characteristics 章节

9. 订购信息与封装尺寸

采用绿色（RoHS & HF）封装，无铅且无卤素，符合环保要求。

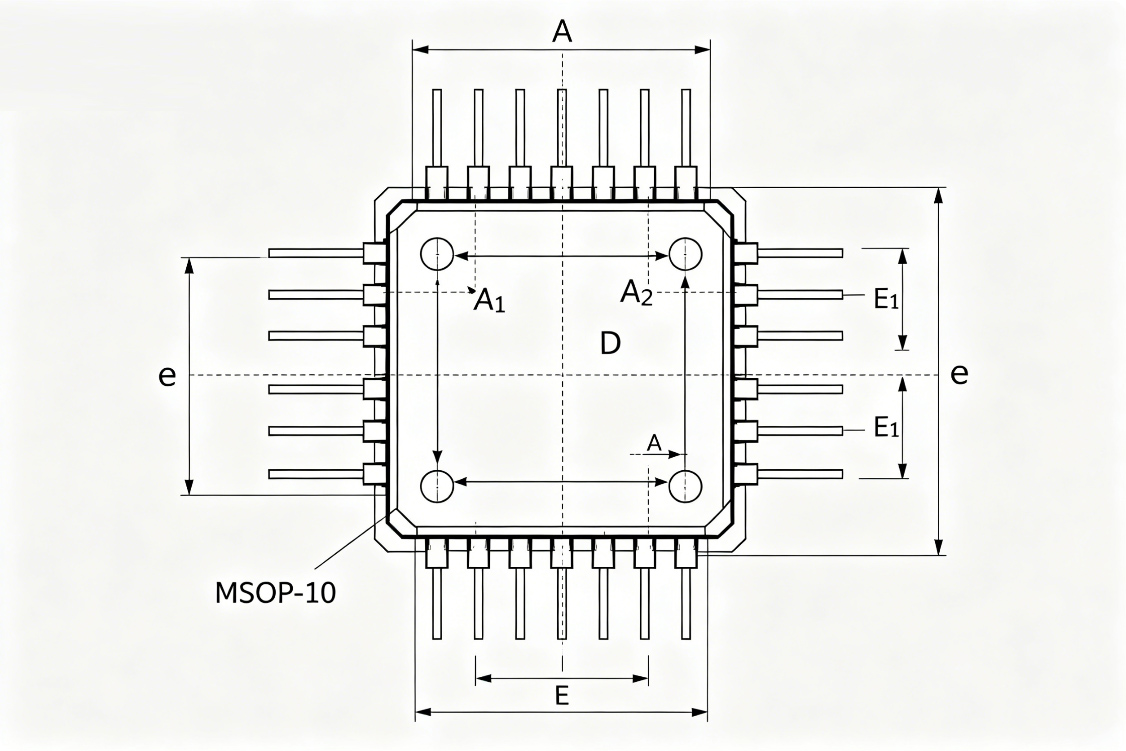

图 13：MSOP-10 封装外形与载带卷盘尺寸

封装机械尺寸（参考 JEDEC MO-187）、载带 A0/B0/K0 参数及 13" 卷盘规格

参考：数据手册 Package Outline & Tape/Reel Ination
