锂电池充电芯片选型：圣邦微 SGM415xx 系列 vs TI BQ24157 全面对比
上个月一个做TWS的客户找过来，充电仓量产半年了，充电IC用的是TI BQ24157。采购通知他：交期52周，涨了40%。
52周，一年。产品生命周期都快走完了，芯片还没到。
他试了SGM41513——有人告诉他这颗跟BQ24157引脚兼容。改了几根走线，测了一轮。效率差不到1%，BOM成本降了18%。采购后来说了句：交期4周，价格全年不动。
过去半年找我们询SGM415xx的客户，六成以上是从TI切过来的。不是TI不好，是等不起。
全系列充电芯片产品矩阵

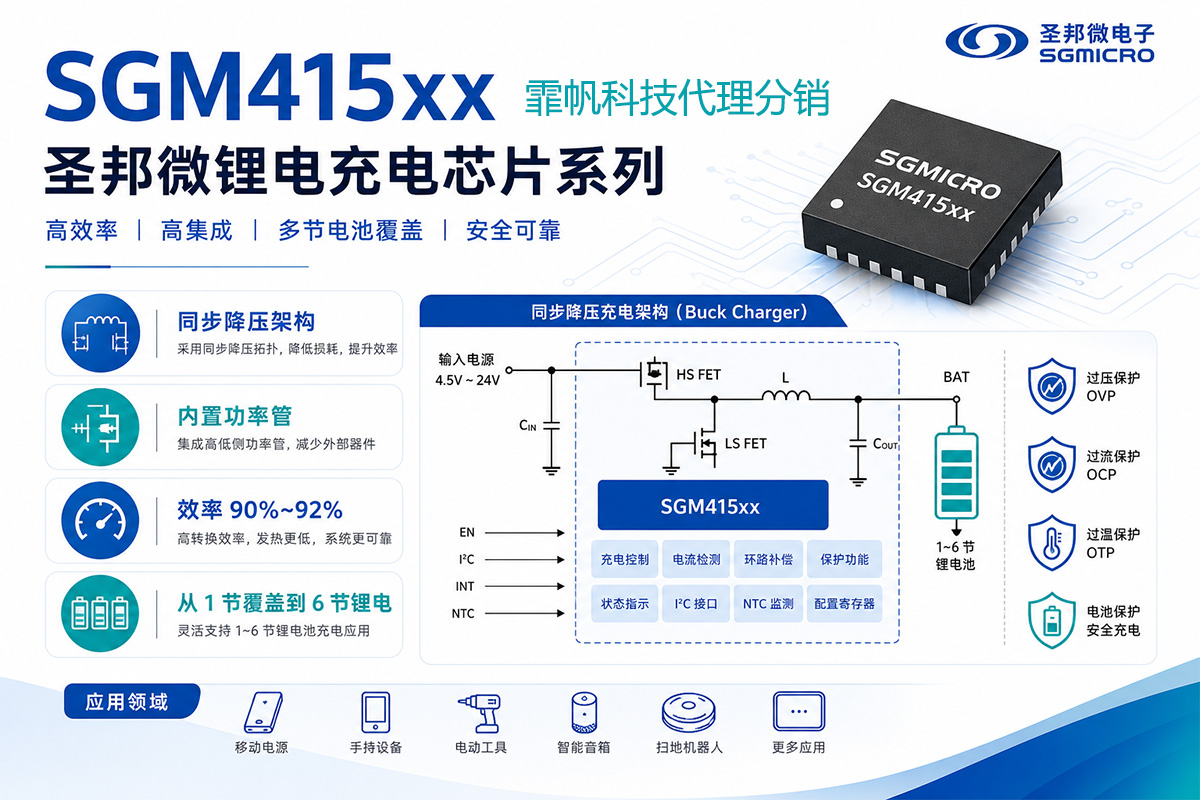

SGM415xx系列采用同步降压（Buck）架构，集成低导通阻抗功率MOSFET，支持JEITA充电曲线、NTC温度监测、输入自适应（DPM）等完整保护功能。覆盖从几毫安时的小容量纽扣电池到上万毫安时的无人机动力电池。
| 型号 | 电池节数 | 最大电流 | 耐压 | 控制方式 | 封装 | 典型应用场景 |
|---|---|---|---|---|---|---|
| SGM41516 | 单节 | 1.2A | 28V | 电阻配置 | 2×2mm | POS机、IoT传感器、电子烟 |
| SGM41520 | 单节 | 2.0A | 28V | I2C | 2×2mm | TWS充电仓、智能手表 |
| SGM41513 | 单节 | 3.0A | 28V | I2C | 3×3mm | 手机、平板、手持工业设备 |
| SGM41570 | 1~2节 | 5.0A | 28V | I2C | 4×4mm | 快充移动电源、手机快充 |
| SGM41580 | 1~6节 | 16.2A | 28V | I2C | 5×5mm | 无人机、便携储能、电动工具 |
选型口诀：单节小电流（≤2A）看41516/41520，单节大电流（3A）看41513，双节快充看41570，多节大功率直接上41580。
研发：核心参数与替代优势
SGM415xx是圣邦微的锂电充电芯片系列，同步降压架构，内置功率管，效率90%~92%，从1节覆盖到6节锂电。目前量走得大的五颗：
SGM41513 vs BQ24157 硬碰硬
| 参数 | SGM41513 | BQ24157 |
|---|---|---|
| 输入耐压 | 28V | 28V |
| 充电电流 | 3A | 2.5A |
| 效率 | 90%~92% | 90%~92% |
| 封装 | 3×3mm | 3.5×3.5mm |
| I2C | 有 | 有 |
| NTC+JEITA | 有 | 有 |
| 交期 | 4~8周 | 26~52周 |
性能互有胜负，真正拉开差距的是供应。
采购:供应、交期、价格、售后
货源问题。 SGM415xx所有货从圣邦微原厂直出，批次可追溯。我们霏帆科技是圣邦微授权渠道合作伙伴，不是市场上倒货的贸易商。支持开盖检测，支持原厂质保。
交期问题。 目前SGM415xx全系列交期4~8周。大批量订单提前沟通可以锁定产能和价格。
价格问题。 相比TI BQ24157的公开报价，SGM41513有15%~20%的成本优势。具体价格看用量，支持小批量试产价。
售后问题。 芯片出了质量问题，我们FAE协助分析，圣邦微原厂出分析报告。流程清楚，权责明确。
怎么选？三刀切完
- 电池节数：单节→41513/41516/41520，双节→41570，三节以上→41580。
- 电流：1.2A内→41516，2A→41520，3A→41513，5A→41570，5A以上→41580。
- 控制方式：要I2C→41513/41570/41580，不用I2C→41516。
什么人正在换
- TWS厂。 以前BQ24156+TI全家桶。现在充电换SGM41520，升压和LDO也换成圣邦微的。BOM成本下一截。
- POS机厂。 用量大，对成本敏感。SGM41516不用I2C，外围元件少，贴片费都省了。
- 工业手持设备厂。 28V耐压+OVP/OCP/OTP，现场少坏一台就是给客户省钱。
- 便携储能品牌。 以前TI和ADI混搭，现在SGM41580一颗搞定1~6节电池16.2A充电。
- 智能穿戴（手表/手环）。 2×2mm超小封装SGM41520，留给电池和传感器的空间更多。
- 电动工具/园林工具。 SGM41580支持多节大电流快充，解决户外作业充电慢的痛点。
深圳POS机客户实测案例
深圳某POS机客户原方案用BQ24157配2600mAh/3.7V单节锂电。SGM41516是电阻配置的同步降压架构，频率3MHz，充电电压和电流全由外部电阻设定（VSET/ISET两脚）。上电即出状态，MCU挂了也不影响充电。POS机这种要高可靠性的设备，少一个依赖点就少一个故障点。
外围电路数差异（仅算充电相关必备元件）：
| 元件 | BQ24157 | SGM41516 |
|---|---|---|
| 输入电容 | 10μF+0.1μF | 10μF+0.1μF |
| 输出电容 | 10μF+0.1μF | 10μF |
| BST电容 | 0.1μF | 0.1μF |
| I2C上拉 | 2颗（若使能） | — |
| STAT上拉 | 1颗 | — |
| 电压设定 | — | 2颗分压电阻 |
| 电流设定 | — | 1颗设定电阻 |
| NTC分压 | 2颗 | 2颗 |
| 合计 | 11颗 | 9颗 |
少了2颗元件，0402封装下贴片费节省约$0.003/颗，但layout面积省了约3.2mm²——POS机主板空间金贵，这点面积够多放一个ESD器件或加固一条走线。
实测数据（2600mAh/3.7V锂电，充电设1.2A，环境25℃）：
- 充电时间（0%→100%）： BQ24157 2h23min vs SGM41516 2h11min，快12分钟。
- IC表面温升（满功率充电30min）： BQ24157 68.3℃ vs SGM41516 61.7℃，低了6.6℃。
- 输出纹波： BQ24157 32mVpp vs SGM41516 28mVpp。
研发负责人总结了一句："充电时间能接受，温升低才是我们换的理由——POS机夏天户外用，IC太烫客户投诉过。"
硬件设计锦囊：工程师最该注意的3个细节
从我们FAE协助客户移植的几十个案例来看，成功率最高、一次性过EMI/ESD测试的板子，都做对了下面三件事：
- ① 功率回路尽可能短。 输入电容 → SW引脚 → 电感 → 输出电容 这个环路面积要尽量压缩。建议把输入电容（10μF陶瓷）紧贴IC的VIN和PGND放置，回流路径控制在5mm以内。
- ② 电感选型别只看感值。 饱和电流（Isat）要留有30%以上余量。SGM41513推荐1.5μH~2.2μH，DCR＜50mΩ。电感的屏蔽结构能显著降低辐射干扰。
- ③ 散热焊盘必须可靠接地。 芯片底部的散热PAD是热量的主要导出通道。Layout时建议在PAD下方开9个以上过孔（0.3mm孔径），直接连接到内层或底层地平面。实测过孔不足时，温升会高出8~10℃。
客户最常问的5个问题（FAQ）
霏帆科技能做的不只是卖芯片
- 原厂正品，这是底线。
- 交期4~8周，大批量提前锁产能。
- FAE从选型到layout评审全程跟，不是那种发完资料就不管了的。
- 样品支持。想测的找我拿，飞线搭个板子半天出结果。
- 紧急调货支持。如果生产线已经停线等芯片，告诉我们数量和截止时间，我们协调原厂加急通道。
