圣邦微电子智能可视门铃方案，涵盖摄像头、PIR感知、无线通信和电池供电

基于圣邦微电子（SGMICRO）公开智能门铃应用图，对PIR人体感知、高清摄像、红外夜视、双向语音、WLAN供电、电池充电和本地存储等关键链路进行分析，并给出SGM8139、SGM2822、SGM62110、SGM41511、SGM42507等候选器件的选型思路。

SGMICRO方案
低功耗待机
PIR快速唤醒
昼夜成像
双向语音
稳定无线供电

方案架构与型号分析

智能可视门铃需要长期保持低功耗监测，并在访客靠近或按键触发后快速启动摄像头、音频、无线和存储模块。圣邦微电子应用图以MCU或视频SoC为中心，为充电管理、系统降压、低噪声LDO、音频功放、PIR模拟前端、ICR电机驱动、WLAN升降压和负载开关等功能提供候选器件。

圣邦微电子智能门铃原理图

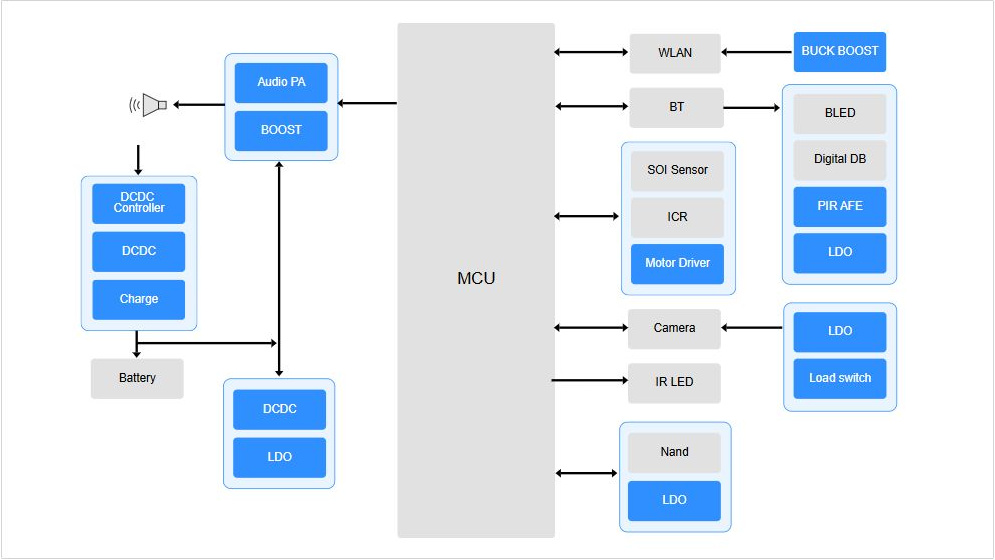

原始方案图以MCU为控制中心，左侧为电池充电、DC/DC、LDO和音频功放链路，右侧连接WLAN、Bluetooth、PIR模拟前端、摄像头、红外补光、ICR驱动及NAND存储。下图保留原始功能关系，作为后续器件选型与方案分析的基础。

圣邦微电子智能可视门铃原理图，包含MCU、电池充电、DC/DC、LDO、音频功放、WLAN、PIR、摄像头、红外LED、ICR和NAND存储

智能可视门铃中文系统架构图

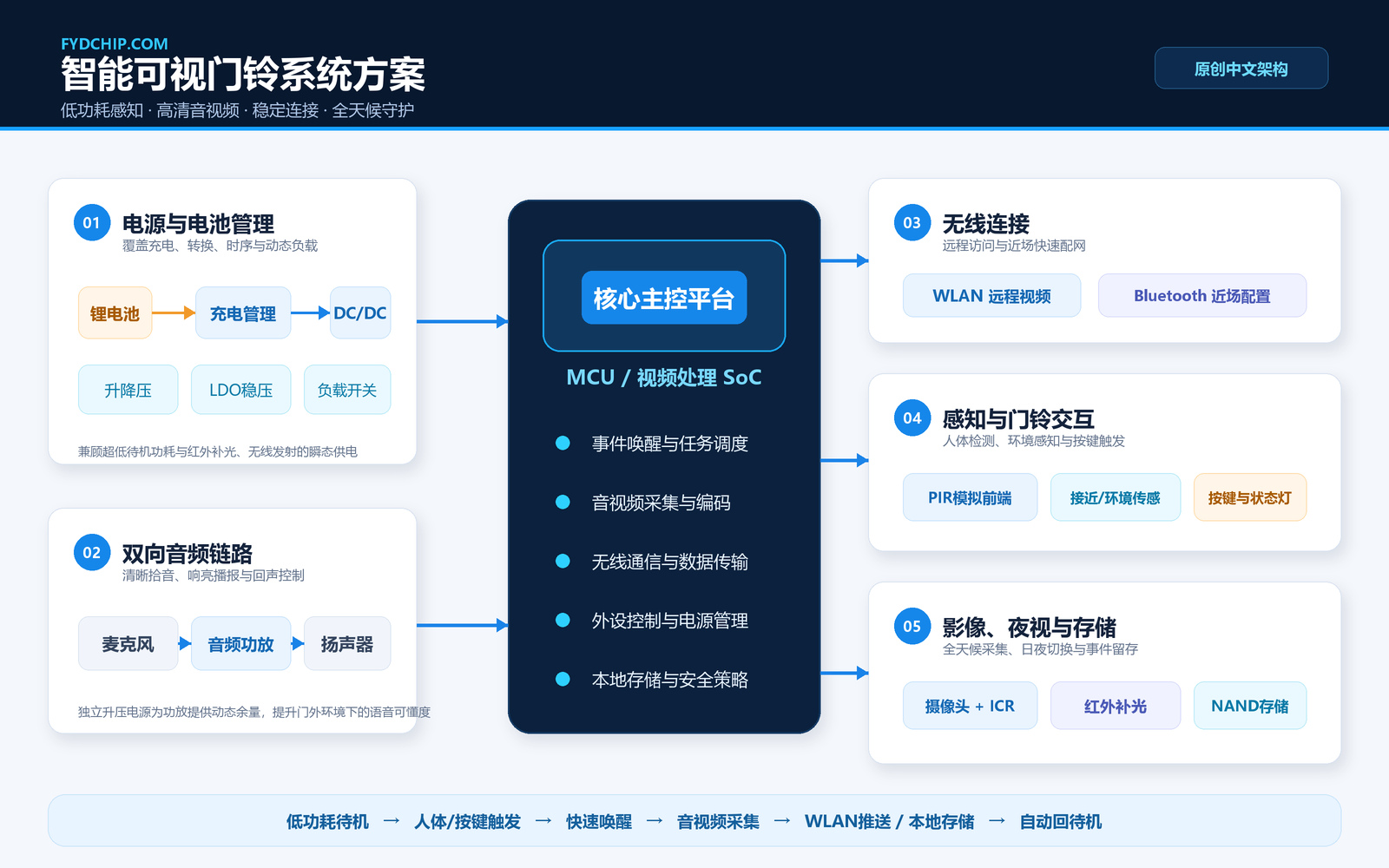

根据原始原理图重新梳理电源与电池管理、双向音频、无线连接、人体感知、昼夜成像和本地存储之间的控制关系，便于快速理解系统从低功耗待机到事件触发、音视频采集、远程推送和自动回待机的完整流程。

原创智能可视门铃PCB设计效果图

下图为围绕本文功能架构原创生成的智能可视门铃PCB设计效果图，以工程样机的形式呈现摄像头、红外补光LED、PIR人体感应、麦克风、板载无线天线、核心处理器、门铃按键、充电接口和电源管理区域。实际硬件设计可依据前述方案图，将SGM8139、SGM2822、SGM62110、SGM41511、SGM42507及相关LDO、负载开关配置到对应功能模块。

选型说明：官网互动图给出的是各功能热点的候选型号集合，并非唯一固定BOM。下面的“建议核心型号”是在官网候选清单基础上结合产品公开参数进行的应用分析；量产前仍需按输入电压、负载电流、静态功耗、封装、温度范围和最新数据手册完成确认。

原理图对应的圣邦器件选型

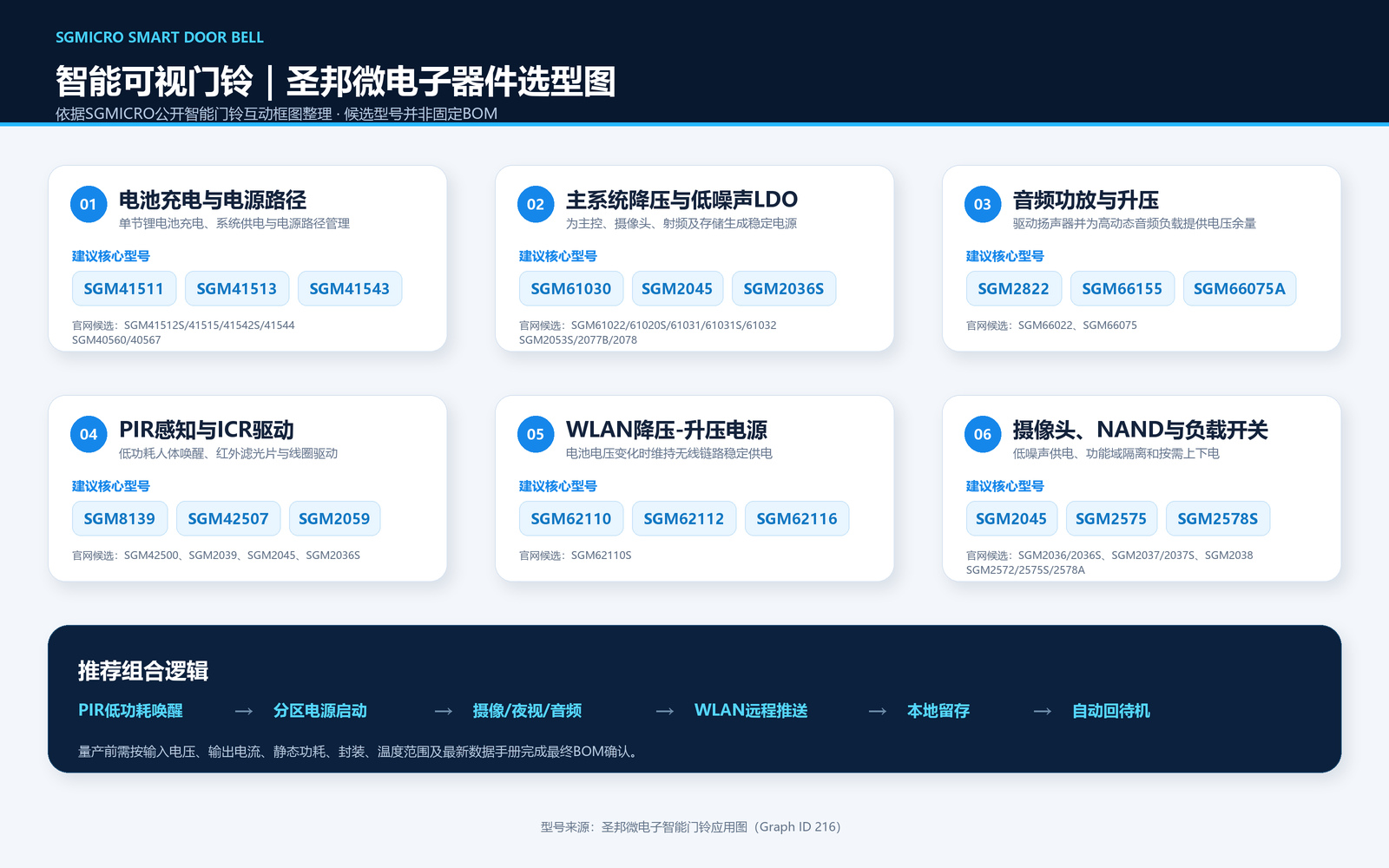

圣邦微电子智能可视门铃器件选型图，标注SGM41511、SGM61030、SGM2822、SGM8139、SGM62110、SGM42507和SGM2575等型号

圣邦微电子智能门铃芯片选型

电池充电与电源路径：SGM41511系列

SGM41511集成单节锂电池充电与NVDC电源路径管理，并提供I2C配置能力，适合需要系统状态管理的电池式可视门铃。SGM41513适合3A充电方案，SGM41543可覆盖更高充电电流需求。

官网候选：SGM63600、SGM61630、AAP6013A、SGM41511、SGM41513、SGM41543、SGM40560、SGM41544、SGM41512S、SGM41542S、SGM41515、SGM40567。
主系统降压：SGM61030/SGM61031

SGM61030为3A高效同步降压转换器，输入范围适合常见电池供电系统；SGM61031在轻载时支持省电模式，更有利于兼顾待机效率与动态负载。SGM61022和SGM61020S可用于较低电流电源轨。

官网候选：SGM61022、SGM61020S、SGM61030、SGM61031、SGM61032、SGM61031S。
低噪声LDO：SGM2045/SGM2036S

SGM2045具备超低噪声和高PSRR特性，可用于摄像头、射频或敏感模拟电源轨；SGM2036S提供300mA输出，适合低功耗小电流功能域。较高负载可评估SGM2053S或SGM2077B。

官网候选：SGM2045、SGM2036S、SGM2036、SGM2038、SGM2039、SGM2053S、SGM2059、SGM2077B、SGM2078。
PIR人体感知：SGM8139

SGM8139是面向PIR与振动传感器的低压、低功耗模拟前端，集成高输入阻抗运算放大器、窗口比较器、状态控制和定时功能，可作为智能门铃的常开低功耗唤醒模块。

关联供电候选：SGM2045、SGM2059、SGM2039、SGM2036S。
音频功放与升压：SGM2822 + SGM66155

SGM2822为2.4W低EMI、免滤波D类音频功放，适合门铃扬声器输出；SGM66155提供5.0V至5.4V固定输出同步升压，可为音频链路建立稳定电源。更高峰值功率可评估SGM66075A或SGM66022。

官网候选：SGM2822、SGM66155、SGM66075A、SGM66022、SGM66075。
WLAN升降压电源：SGM62110/SGM62112

SGM62110为带I2C接口的2.5A四开关降压-升压转换器，适合电池电压高于或低于目标电压的无线供电场景；SGM62112覆盖1.8V至5.5V输入，适合对成本和电流需求不同的设计。

官网候选：SGM62110、SGM62112、SGM62110S、SGM62116。
ICR电机/线圈驱动：SGM42507

SGM42507是1.5A、7.5V H桥驱动器，可用于驱动小型电机或线圈，适合评估ICR红外滤光片切换机构。SGM42500提供更高电压和峰值电流能力，适用于负载要求更高的驱动场景。

官网候选：SGM42507、SGM42500。
功能域负载开关：SGM2575/SGM2578S

SGM2575支持1V至5.5V工作、2A连续电流、反向电流保护和受控开启，可用于摄像头、红外灯或存储功能域的按需上下电。SGM2578S具备更低导通电阻，可用于压降更敏感的电源路径。

官网候选：SGM2575、SGM2578A、SGM2578S、SGM2575S、SGM2572。

建议核心器件组合

针对单节锂电池供电的智能可视门铃，可优先围绕以下组合开展原理图和功耗评估：

充电与电源路径：SGM41511或SGM41513。
主系统降压：SGM61030或带轻载省电模式的SGM61031。
低噪声电源：摄像头及射频优先评估SGM2045，低电流功能域可评估SGM2036S。
人体检测：SGM8139连接PIR传感器，承担常开低功耗唤醒。
音频输出：SGM2822搭配SGM66155；更高峰值功率再评估SGM66075A。
WLAN供电：SGM62110、SGM62112或SGM62116，根据峰值电流与I2C配置需求选择。
ICR驱动：优先评估低压H桥SGM42507。
分区上下电：SGM2575或SGM2578S。

方案核心优势

低功耗长续航

SGM8139承担常开感知，配合分区供电与轻载高效电源，减少无效待机功耗。
快速唤醒响应

PIR或按键中断触发电源时序，按需启动摄像、音频、无线和存储功能域。
全天候清晰成像

低噪声LDO、ICR驱动和红外补光协同，兼顾白天色彩与夜间可视效果。
清晰双向对讲

SGM2822低EMI D类功放配合独立升压电源，提高户外环境的语音可懂度。
稳定无线连接

SGM62110等升降压器在电池电压变化时维持WLAN电源轨稳定。
可靠事件留存

独立LDO与负载开关控制NAND供电，支持断网缓存、事件记录和异常日志。

智能门铃核心控制代码

下面的状态机展示PIR或按键触发后，从分区上电、昼夜模式判断、音视频采集到事件保存和自动回待机的核心逻辑。硬件函数为平台抽象接口，实际项目需要对接目标MCU、视频SoC和驱动程序。

typedef enum {
    DB_STANDBY,
    DB_POWER_ON,
    DB_CAPTURE,
    DB_STREAM,
    DB_SAVE_EVENT,
    DB_POWER_OFF
} DoorbellState;

void doorbell_task(void)
{
    switch (g_state) {
    case DB_STANDBY:
        if (pir_triggered() || key_pressed())
            g_state = DB_POWER_ON;
        else
            mcu_enter_low_power_mode();
        break;

    case DB_POWER_ON:
        power_enable_event_domains();
        if (!power_wait_stable(100U))
            system_safe_reset();
        camera_init();
        audio_init();
        wlan_connect_async();
        g_state = DB_CAPTURE;
        break;

    case DB_CAPTURE:
        set_day_night_mode(ambient_light_is_low());
        camera_start_capture();
        audio_start_duplex();
        g_state = DB_STREAM;
        break;

    case DB_STREAM:
        cloud_push_event();
        if (session_finished())
            g_state = DB_SAVE_EVENT;
        break;

    case DB_SAVE_EVENT:
        storage_save_event_clip();
        g_state = DB_POWER_OFF;
        break;

    case DB_POWER_OFF:
        power_disable_event_domains();
        g_state = DB_STANDBY;
        break;
    }
}
