SGM6620 25V、20A同步升压转换器：为智能音响释放更稳定的澎湃声场

核心结论：在电池电压随电量下降、低频瞬态又需要大电流支撑的智能音响中，SGM6620可将2.05V至23V输入升压为4.5V至25V可编程电源轨，并通过同步升压、可堆叠多相和多重保护，为音频功放提供兼顾功率密度、效率与稳定性的供电基础。

高功率智能音响应用场景概念图。原创视觉示意，不代表特定终端产品。

当用户说出一句唤醒词，智能音响需要安静地待命；当鼓点与低频同时到来，它又要在极短时间内释放充足能量。看似矛盾的两种状态，最终都落在同一个问题上：电源能否既节省电量，又稳稳托住功放的瞬态功率需求？

这正是圣邦微电子SGM6620产品所面向的应用价值。作为一款25V、20A同步升压转换器，SGM6620系列针对高功率场景设计，可帮助智能音响在有限空间和电池供电条件下，构建更稳定、更灵活的高压电源轨。

为什么智能音响需要高电流同步升压转换器？

便携式智能音响通常由单节或多节锂电池供电，而D类功放为了获得更大的动态范围和输出摆幅，往往需要高于电池端的供电电压。随着电量降低，电池电压继续下滑；如果直接为功放供电，音量、低频力度和动态表现都可能受到限制。

同步升压转换器的作用，是在电池与音频功放之间建立一条稳定的高压电源轨。设计重点不只是“把电压升高”，还要同时解决以下问题：

• 低频重放或音量突增时，电源能否快速响应变化的负载；
• 轻载待机时，系统能否减少不必要的电量消耗；
• 紧凑机身内，效率、温升、噪声和器件面积能否兼顾；
• 更高功率平台是否具备多相扩展和EMI规划空间。

SGM6620关键参数与智能音响应用价值

宽输入与宽输出：兼容多种音频供电架构

SGM6620支持2.05V至23V输入，输出可在4.5V至25V范围内编程设置。同一类智能音响平台可根据产品定位选择不同电池串数与功放母线电压，在开发便携版、长续航版或更高声压版本时获得更大的电源架构调整空间。

20A谷值开关限流：应对高功率瞬态需求

SGM6620提供典型值10A至20A可编程谷值电流限制。面对低频鼓点、电影爆破声或多单元同时驱动带来的瞬态负载，较高的开关电流能力有助于电源级及时输送能量，降低功放母线明显下陷的风险。

参数边界：“20A”是谷值开关限流指标，并不等同于转换器可持续输出20A。实际输出电流与功率取决于输入电压、目标输出电压、外部MOSFET和电感选型、散热条件及PCB布局。

低导通电阻与紧凑封装：兼顾效率和体积

器件集成典型值为9.8mΩ的高侧MOSFET，有利于降低大电流路径上的导通损耗。对电池供电的智能音响，更少的无效发热可为续航和机身散热留下余量。SGM6620采用绿色TQFN-2.5mm × 3mm-14AL封装，也适合对PCB面积敏感的消费电子产品。

PFM与FPWM模式：在待机续航和低纹波之间选择

• 自动PFM模式：轻负载时降低功耗，中重负载时自动转入PWM，适合关注待机续航的产品。
• 强制PWM模式：在全负载范围保持PWM运行，使输出电压纹波更稳定，适合对电源噪声更敏感的音频场景。

SGM6620在PWM模式下的典型开关频率为290kHz。如果产品对轻载可闻噪声有更具体的系统要求，还可进一步评估带典型30kHz轻载超声波模式的SGM6620A。最终选择应结合整机声学、EMI、效率和温升测试。

智能音响应用案例：建立稳定的功放母线

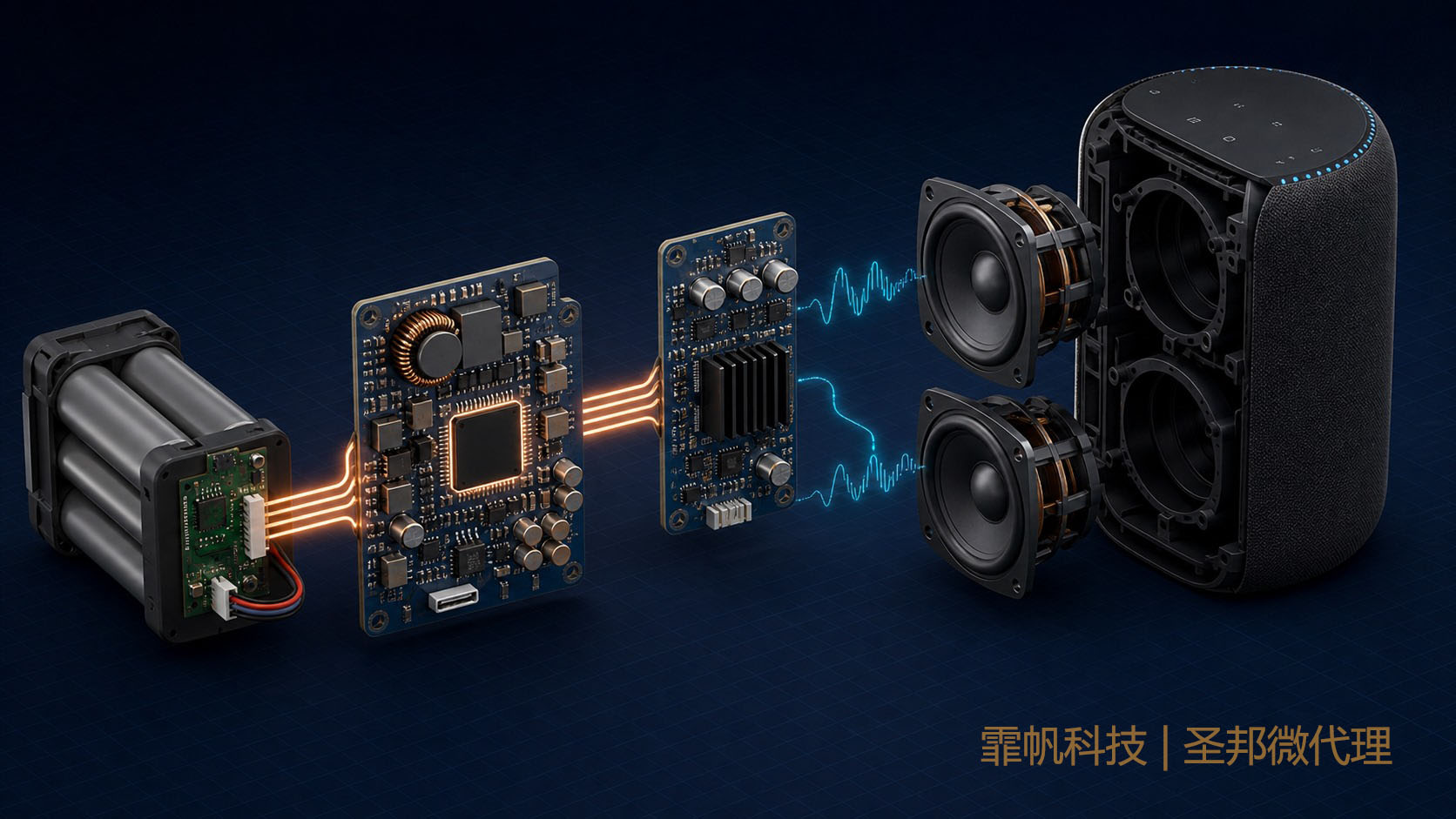

电池—同步升压电源级—音频功放—扬声器的概念化能量路径，非原厂参考电路。

以一款便携式智能音响为例，系统采用锂电池组，同时支持USB-C供电，内部包含主控、无线连接、语音拾音、D类功放和多个扬声器单元。SGM6620可布置在电池/输入电源与音频功放之间，根据功放、扬声器阻抗及声学目标，把变化的输入电压提升为所需的稳定功放母线。

典型能量路径：锂电池或USB PD输入 → SGM6620同步升压电源级 → 稳定高压母线 → D类功放 → 扬声器单元。

在语音待机或低音量播放状态下，可优先评估自动PFM模式以控制轻载功耗；进入大音量或高动态播放场景时，器件自动转入PWM工作。若整机更重视固定开关行为和稳定纹波，则可评估FPWM模式，并通过实际音频、EMI和热测试确定最终配置。

SGM6620智能音响升压电路的逻辑关系

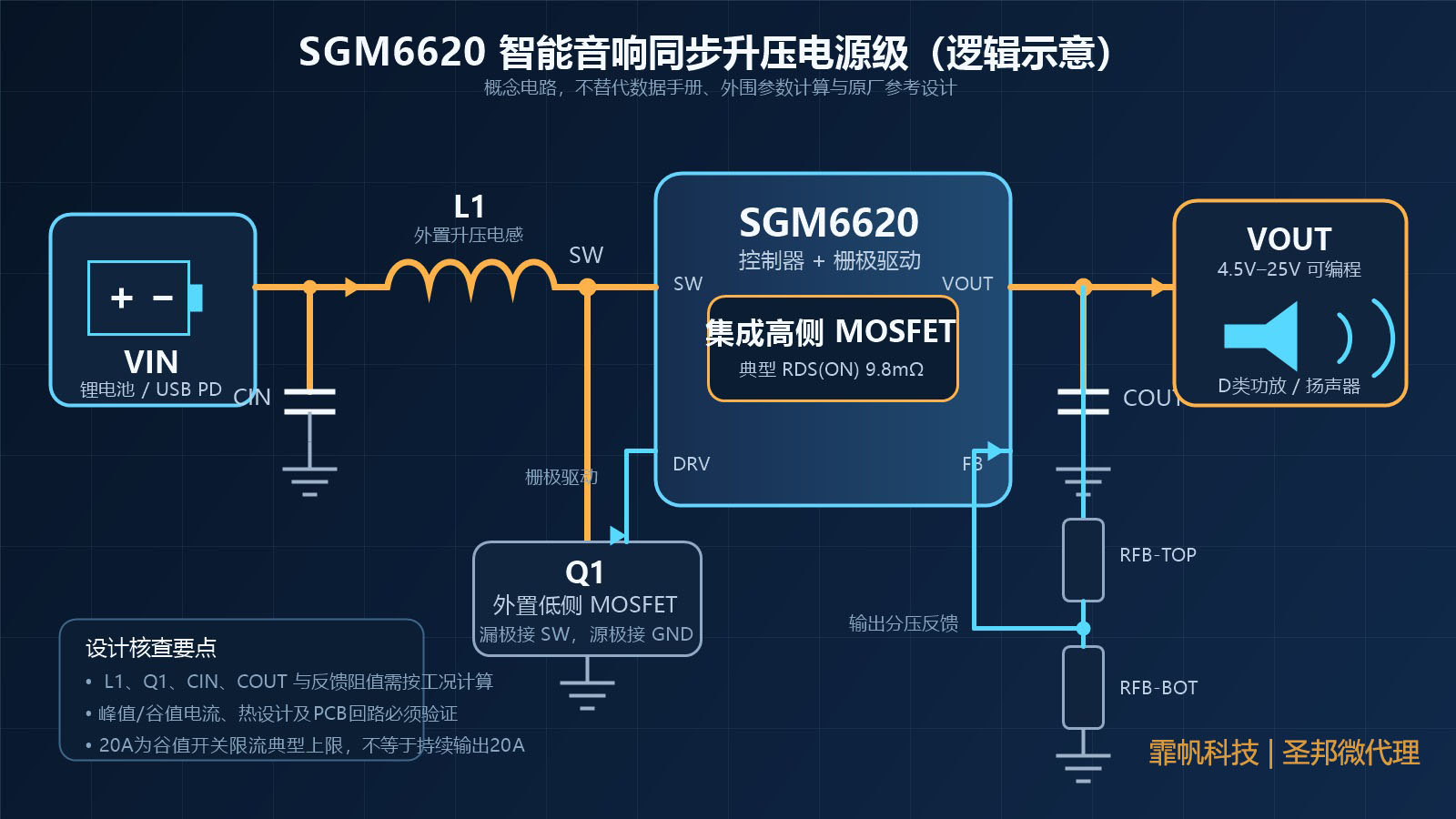

SGM6620智能音响同步升压电源级逻辑示意图。图中未给出外围器件数值，不替代数据手册或原厂参考设计。

从电路逻辑看，输入电源先经过输入电容CIN去耦，再通过外置升压电感L1到达SW开关节点。SGM6620的栅极驱动控制外置低侧MOSFET Q1，器件内部集成的高侧MOSFET承担同步整流功能，能量经输出电容COUT形成稳定的VOUT功放母线。

输出端通过RFB-TOP与RFB-BOT组成的分压网络反馈到FB端，用于调节目标输出电压。实际设计中，L1、Q1、CIN、COUT、反馈电阻、环路补偿和PCB电流回路均须按照输入/输出工况及最新数据手册计算，并验证开关节点、电流能力、温升和EMI。

保护与可靠性：高功率音频电源不可忽略的一环

智能音响常在客厅、卧室等环境中长时间通电。SGM6620集成输出过压保护、逐周期过流保护和过热关断，并提供精确的EN/UVLO阈值。这些功能为异常负载、启动和热条件下的系统保护提供基础，但仍需与电池保护、输入限流、热设计及整机安全策略协同使用。

常见问题

SGM6620适合用在智能音响的哪个位置？

通常可放在锂电池或USB PD输入与D类音频功放之间，将变化的输入电压提升为稳定的功放电源轨。具体电压和功率应依据功放及扬声器需求确定。

SGM6620的20A是否代表能够持续输出20A？

不是。官网给出的20A对应可编程谷值开关限流的典型上限。实际可持续输出能力与输入/输出压差、外围器件、散热和PCB设计密切相关。

PFM与FPWM模式应如何选择？

更关注轻载续航时可优先评估自动PFM；更关注固定开关行为和稳定输出纹波时可评估FPWM。音频产品应通过整机噪声、EMI、效率和热测试做最终决定。

更高功率的智能音响还能使用SGM6620吗？

SGM6620支持可堆叠多相设计，可用于扩展输出电流能力。多相连接、磁性器件和散热方案应严格按照数据手册与原厂设计建议实施。

结语：好声音也需要稳健的电源基础

智能音响的体验既来自算法、功放和声学结构，也取决于供电系统是否能在每一次动态峰值到来时稳稳接住。凭借2.05V至23V宽输入、4.5V至25V可编程输出、典型9.8mΩ集成高侧MOSFET、可选PFM/FPWM模式以及可堆叠多相能力，SGM6620为高功率智能音响提供了一个兼顾效率、功率密度与扩展性的同步升压选择。

应用案例说明：本文案例基于器件公开规格构建，不代表某一品牌客户的实际量产方案。输出电压、功率与外围器件参数必须依据功放需求和原厂最新数据手册完成计算与验证。

资料来源：圣邦微电子SGM6620产品页面。产品参数与设计要求请以原厂最新数据手册为准
