圣邦微SGM3802芯片|正负双路LCD偏置电源 I2C可编程 144Hz/240Hz屏供电
SGM3802是圣邦微电子（SGMICRO）专为TFT-LCD显示面板设计的高集成度双输出电源管理芯片。 该芯片可同步提供正/负双路偏置电压，每路输出电流高达300mA， 支持I²C接口100mV步进编程调节，正输出范围4.6V至6.4V， 负输出范围-4.6V至-6.4V。 相比传统分立方案，SGM3802以单芯片集成方式显著简化电路设计，节省PCB空间和BOM成本， 是智能手机、平板电脑、可穿戴设备、车载显示器等便携产品LCD偏置供电的理想选择。

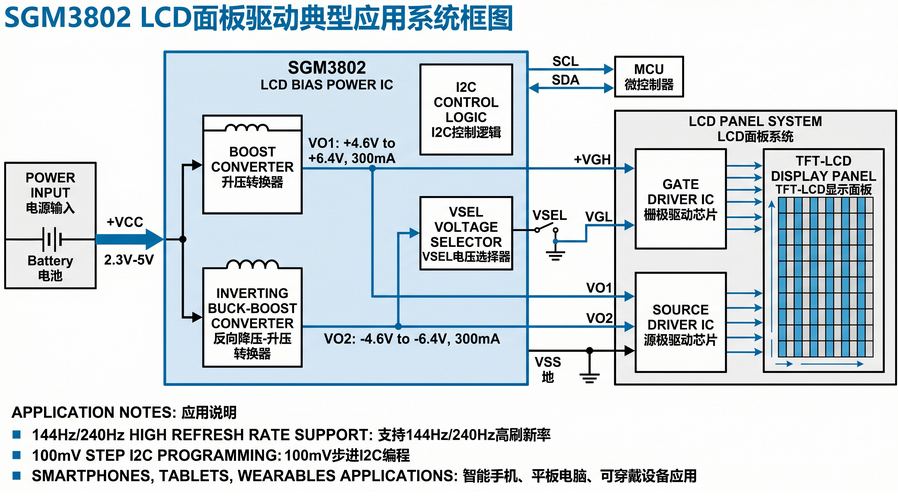

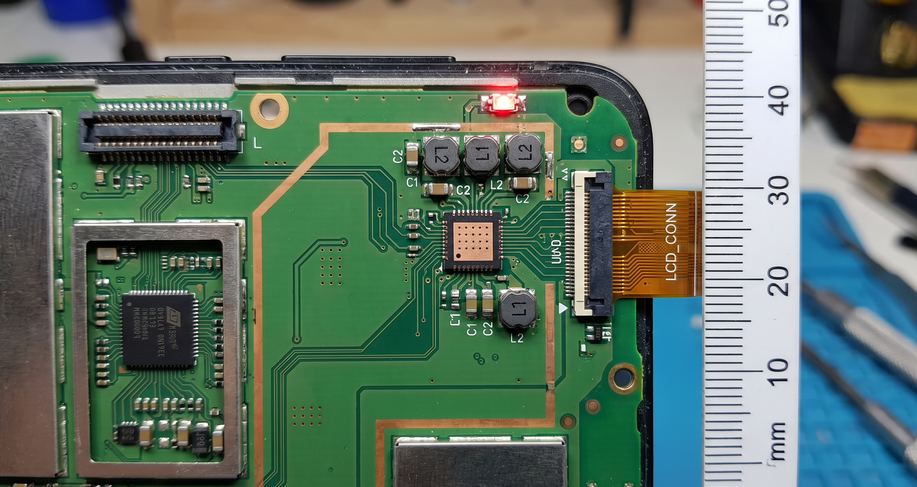

SGM3802在LCD面板驱动中的典型应用
工作原理
SGM3802内部集成两个DC-DC转换器：升压转换器（Boost）产生正电压（VO1），反相降压-升压转换器（Inverting Buck-Boost）产生负电压（VO2）。两路输出共同为LCD面板的源极驱动器（Source Driver IC）提供偏置电压，控制像素电极的充放电时序。
高刷新率支持
SGM3802具备出色的瞬态响应能力，支持144Hz/240Hz超高帧率LCD面板。在高刷场景下，Source Driver需要更快频率的偏置电压切换，SGM3802的低输出纹波和快速负载响应确保显示画面无撕裂、无闪烁，优化高端智能手机与平板电脑的显示体验。
I²C编程优势
通过I²C接口，MCU可动态调节VO1/VO2输出电压（100mV步进），实现不同LCD面板的兼容适配。VSEL引脚支持硬件三档预设电压（±6.0V/±5.4V/±5.0V），无需软件配置即可快速启动，加速产品上市周期。

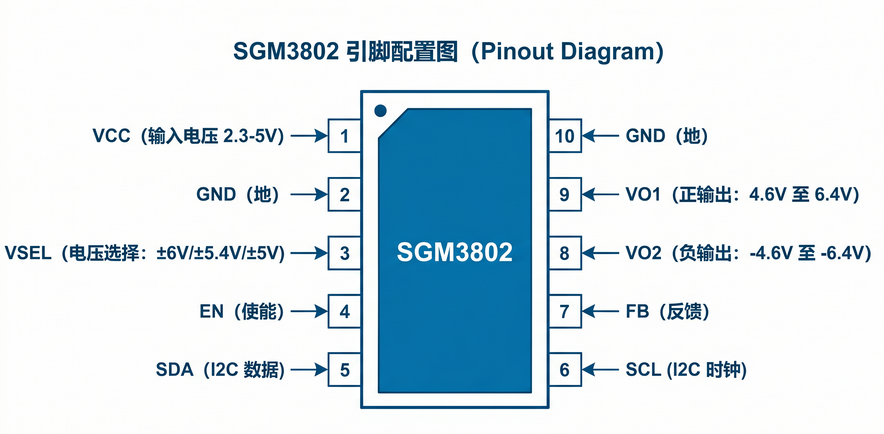

引脚配置图
展示SGM3802完整引脚定义，包括VCC、GND、VSEL、VO1、VO2、SCL、SDA等关键接口。

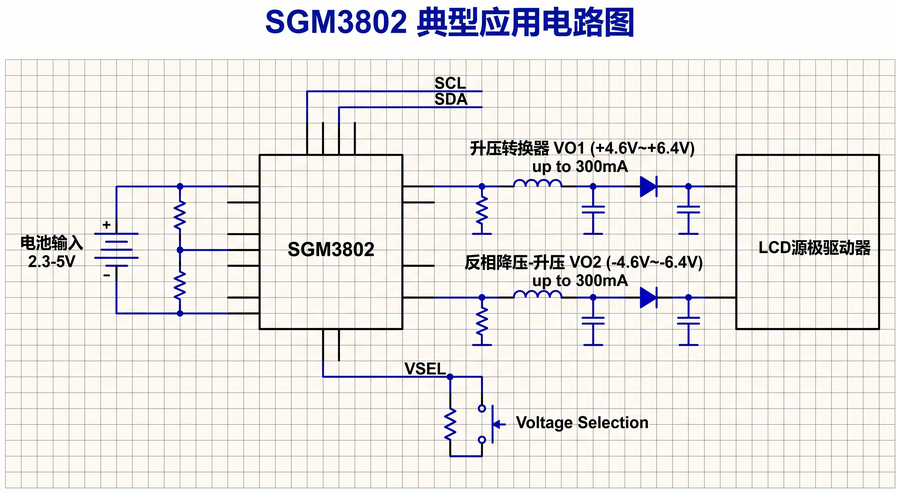

典型应用电路
展示SGM3802在TFT-LCD面板中的完整接线方式，包括电源输入、输出连接、I²C配置。

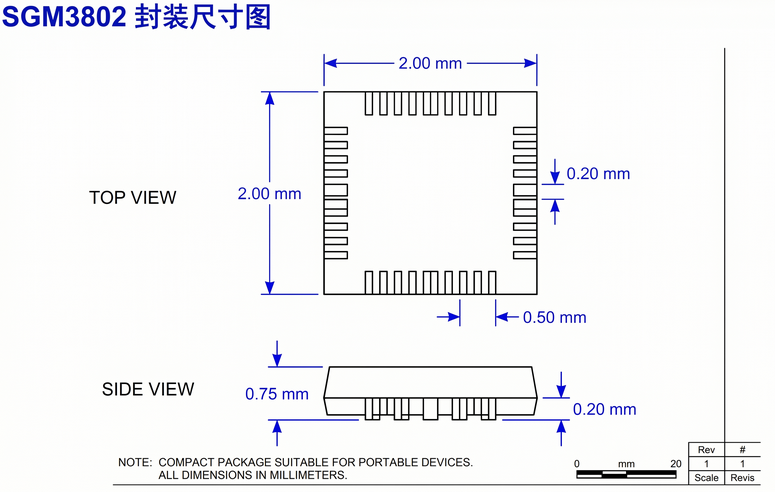

封装与尺寸
SGM3802采用紧凑型封装设计，适配便携设备空间受限的PCB布局需求。

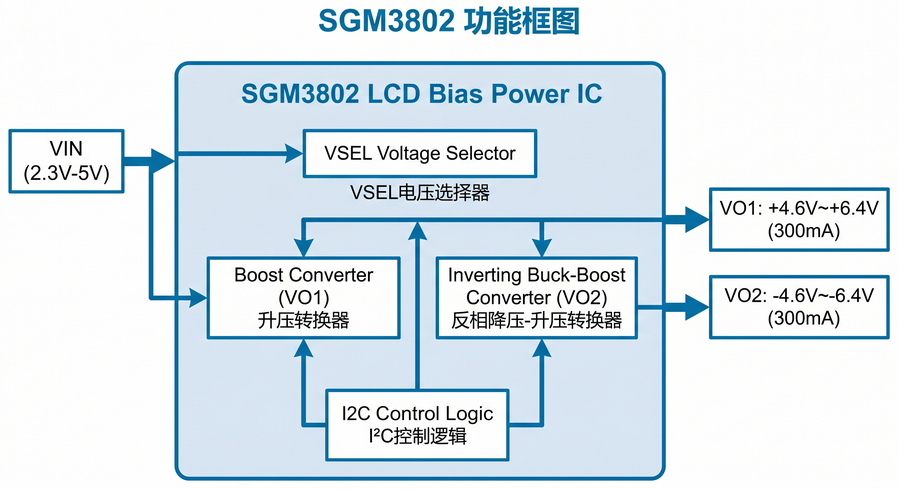

内部功能框图
展示SGM3802内部架构：升压转换器、反相降压-升压转换器、I²C控制逻辑、VSEL电压选择器。
核心特性
六大技术优势，打造高性能LCD偏置电源
正/负双路输出
单芯片集成升压+反相降压-升压转换器，单电感实现正负双路输出，简化PCB布局，降低BOM成本。
300mA驱动能力
每路输出电流高达300mA，支持大尺寸LCD面板驱动需求，适配各类便携与嵌入式显示产品。
I²C数字编程
100mV步进精确调节输出电压，支持动态电压调整，适配不同面板需求，提升系统灵活性。
144Hz/240Hz高刷
出色瞬态响应，完美支持高刷新率TFT-LCD显示，优化高端智能手机与平板电脑显示体验。
VSEL快速选择
硬件引脚三档预设电压（±6.0V/±5.4V/±5.0V），无需软件配置即可快速启动，加速产品上市。
高效率开关
正电源1.45MHz、负电源1.25MHz高开关频率，优化系统效率与噪声表现，支持小型化电感。
关键电气参数
| 参数项目 | 规格值 | 说明 |
|---|---|---|
| 输入电压范围 | 2.3V ~ 5V | 适配锂电池供电与低压系统 |
| 正输出电压 (VO1) | 4.6V ~ 6.4V | I²C编程，100mV步进调节 |
| 负输出电压 (VO2) | -4.6V ~ -6.4V | I²C编程，100mV步进调节 |
| 输出电流能力 | 每路最高300mA | 支持大尺寸LCD面板 |
| 正电源开关频率 | 1.45MHz | 高效率，小型化电感 |
| 负电源开关频率 | 1.25MHz | 高效率，小型化电感 |
| 输出电压精度 | ±1.5%（典型值） | 高精度输出 |
| 工作温度范围 | -40°C ~ +85°C | 工业级温度范围 |
| ESD防护 (HBM) | ±2000V | 人体模型静电防护 |
| ESD防护 (CDM) | ±1000V | 带电模型静电防护 |
VSEL硬件电压选择
为什么选择SGM3802？
| 对比维度 | SGM3802 | 传统分立方案 |
|---|---|---|
| 集成度 | 单芯片集成正负双路输出 | 需要多个IC组合 |
| 编程灵活度 | I²C 100mV步进可调 | 固定输出电压 |
| 功耗效率 | 1.45MHz/1.25MHz高开关频率，小型化电感 | 低频开关，需要大电感 |
| 帧率适配 | 支持144Hz/240Hz高刷屏 | 仅支持普通60Hz |
| 调试便利 | VSEL硬件三档预设，快速启动 | 需要复杂配置 |
| 方案面积 | 最小化BOM，节省PCB空间 | BOM复杂，占用空间大 |
| 保护功能 | 内置多重保护，简化设计 | 需外加保护电路 |
