SGM2060 1A低压差LDO|快速瞬态响应145mV压差|圣邦微

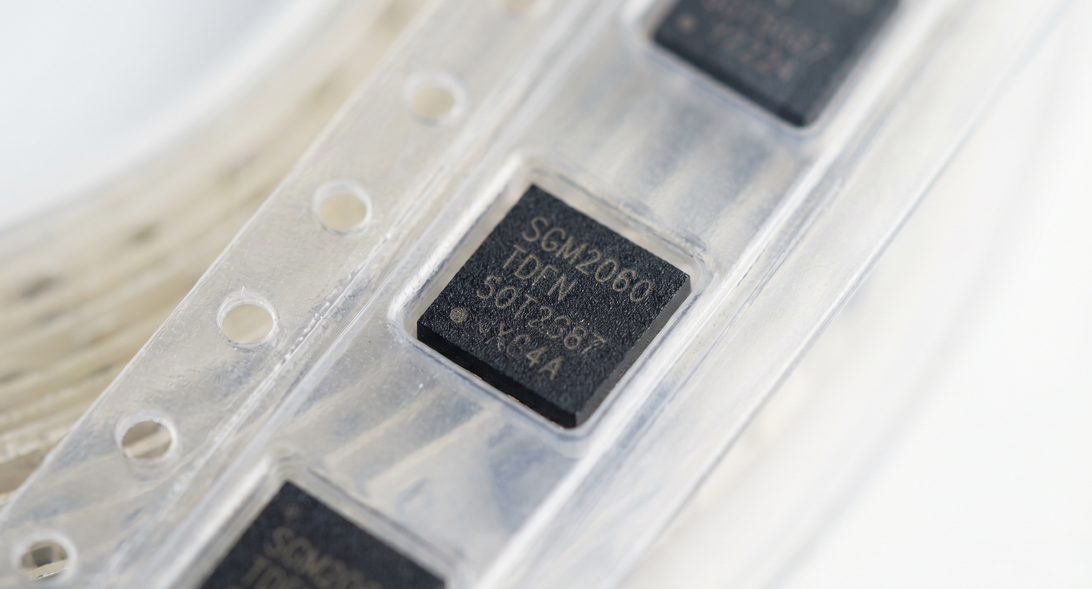

SGM2060快速瞬态响应低压差LDO:1A高性能便携式电源管理方案

1A输出 145mV压差 快速瞬态响应 TDFN-2×2封装 自动放电
TDFN-2×2-6AL紧凑封装 | 自动放电功能 | 过流/过热保护

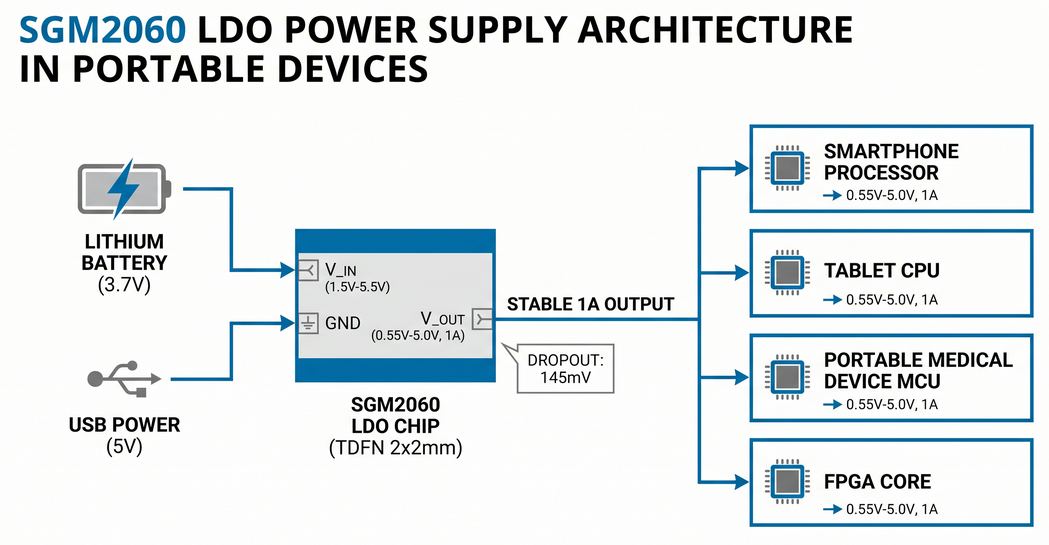

一、便携式设备电源设计需求

在消费电子和工业便携设备领域,随着处理器性能和功能集成度的不断提升,对电源管理芯片的要求也越来越高。现代便携式设备需要在有限的电路板空间内实现高效的电源转换,同时还要满足低功耗、高可靠性的设计要求。SGM2060作为圣邦微推出的1A快速瞬态响应低压差线性稳压器,专为这类应用场景设计,能够为智能手机、平板电脑、便携式医疗设备等提供稳定可靠的低压供电。



二、核心技术参数

SGM2060的工作输入电压范围为1.5V至5.5V,可覆盖单节锂电池、USB供电等多种电源场景。该器件能够提供1A的持续输出电流,典型压差仅为145mV,这意味着在满载条件下依然能够保持较高的转换效率。

1.5V~5.5V
输入电压范围
1A
输出电流
145mV
典型压差
0.55V~5.0V
输出电压范围

输出电压配置选项

  • 固定输出版本:0.55V至4.2V多档位可选
  • 可调输出版本:0.55V至5.0V,通过外部电阻分压器调节
  • 灵活的设计选项满足不同负载的供电需求


三、快速瞬态响应特性

便携式设备中的处理器在工作模式切换时会产生快速变化的负载电流,传统LDO难以跟上这种快速瞬态变化,可能导致输出电压波动或跌落。SGM2060采用了优化的瞬态响应设计,能够在负载电流快速变化时保持输出电压的稳定性,这对于为处理器、FPGA等动态负载供电尤为重要。

瞬态响应设计优势

  • 快速响应负载突变,减少输出电压波动
  • 保证处理器在高速运算时的供电稳定性
  • 降低对输入输出电容的依赖,节省PCB空间
  • 适用于需要频繁切换工作模式的便携设备

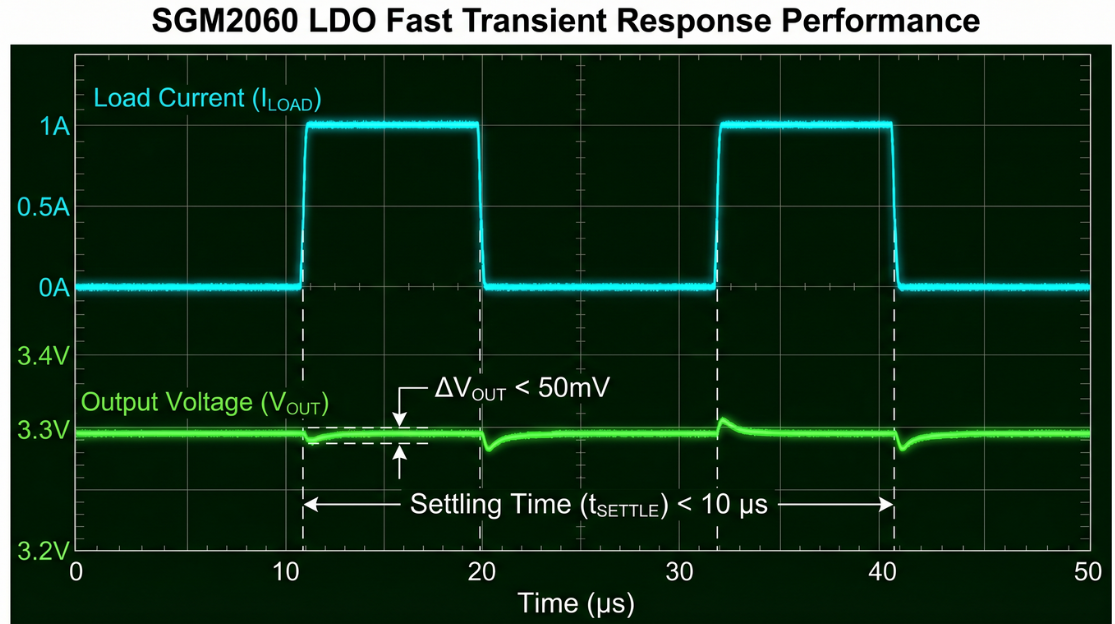

配图位置2:瞬态响应测试波形

展示SGM2060在负载突变时的输出电压响应特性



四、保护功能与可靠性设计

SGM2060提供了完善的系统保护功能,确保在异常工作条件下器件和负载的安全:

SGM2060保护功能一览
保护功能 说明
短路电流限制 输出短路时自动限制电流,防止损坏
热关断保护 结温超过安全阈值时自动关闭
逻辑控制关断 支持ENABLE/DISABLE引脚控制
自动放电功能 禁用状态下快速放电输出电容

该器件的工作温度范围为-40°C至+125°C,采用TDFN-2×2-6AL小尺寸绿色封装,非常适合空间受限的便携式产品设计。



五、目标应用领域

便携式设备核心供电应用

  • 消费电子:智能手机、平板电脑、智能手表处理器供电
  • 便携式医疗:血糖仪、血压计等医疗设备供电
  • 工业仪表:手持检测设备、数据采集器供电
  • 物联网设备:传感器节点、智能控制器供电
  • 通信模块:蓝牙、WiFi模块供电


常见问题解答(FAQ)

Q: SGM2060的145mV压差意味着什么?

A: 意味着在满载1A输出时,输入输出电压差仅需145mV即可正常工作,压差损耗小,效率高。

Q: 快速瞬态响应对便携设备有何意义?

A: 处理器工作模式切换时产生快速电流变化,快速的瞬态响应可维持输出稳定,保证系统可靠性。

Q: 自动放电功能如何使用?

A: 当EN引脚拉低禁用芯片时,自动放电功能将输出电容上的电压快速放电至地,防止残留电压影响后级电路。

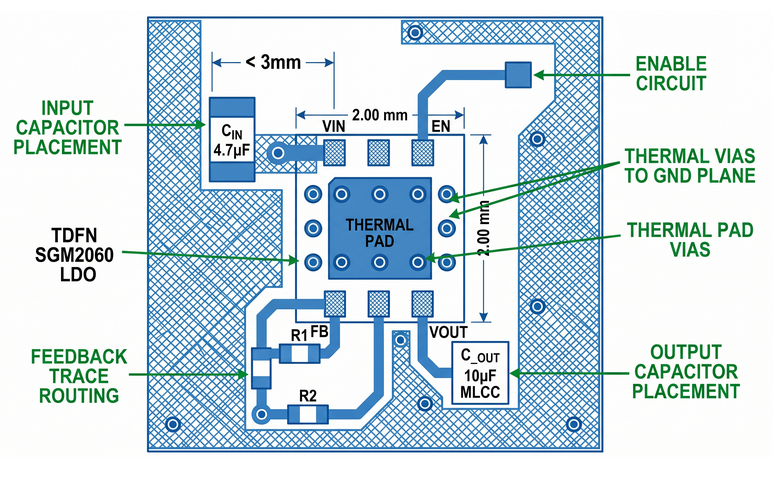

基于SGM2060真实技术规格生成的PCB布局图,展示TDFN-2×2封装、输入/输出电容布局、反馈电阻网络及散热焊盘设计
