SGM2822T替代LM4670 3.2W无滤波器D类功放 圣邦微国产方案
圣邦微SGM2822T D类功放 3.2W无滤波器 自动短路保护 蓝牙音箱车载应用
无输出滤波器 · 自动恢复短路保护 · 92%效率 · UTQFN 1.2×1.2mm 超小封装

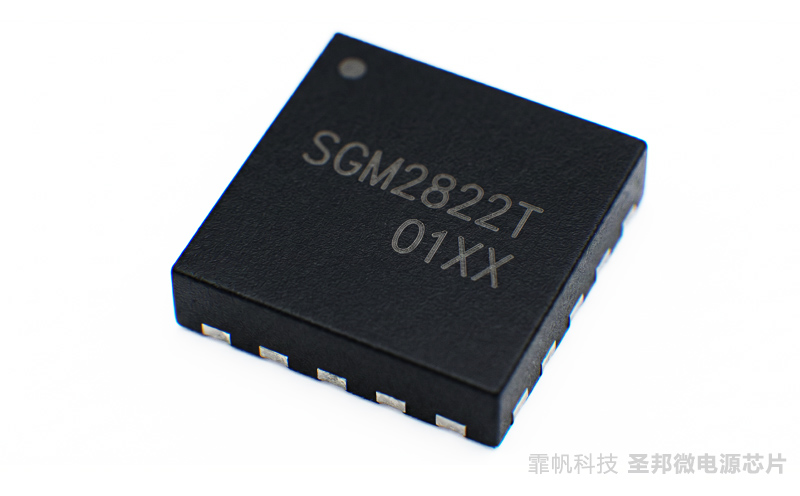

蓝牙音箱做到一半，EMI过不了认证；TWS充电仓加外放，PCB塞不进电感和电容；便携导航电池掉到3.6V，外放音量跟着骤降——硬件工程师都不陌生。SGM2822T是圣邦微电子单声道D类音频功率放大器，输出3.2W (5V/4Ω)，效率92%，支持2.5V~5.5V宽压，专为电池供电的便携设备优化。下面从设计、选型到采购全面拆解。
核心参数一览
| 参数 | 典型值 | 条件 |
|---|---|---|
| 输出功率(5V/4Ω) | 3.2W | THD+N=10% |
| 输出功率(3.6V/4Ω) | 1.6W | THD+N=10% |
| 效率(@217Hz) | 92% | VDD=5V, RL=8Ω+33µH |
| 工作电压 | 2.5V~5.5V | 单节锂电全范围 |
| 静态电流(3.6V) | 2.1mA | 无负载 |
| 关断电流 | 0.1μA | SD=0 |
| PSRR (217Hz) | 87dB | VDD=5V, VRIPPLE=200mV |
| 封装 | UTQFN-1.2×1.2-9L / MSOP-8 | 超小尺寸/散热均衡 |
设计视角：四个硬核优势
1. 无滤波器架构 + 低EMI —— 省元件、过认证
普通D类功放需要LC滤波器压制EMI，否则辐射超标。SGM2822T采用专利调制技术，无需输出滤波器即可满足CISPR 22 Class B标准，大幅降低BOM与PCB面积。同时避免了电感引入的THD失真。注意：喇叭引线建议≤30cm，若走线过长可联系霏帆科技获取评估板实测余量。
2. 自动恢复短路保护 —— 不锁死、少返修
用户插拔音频线意外短路时，多数D类功放会锁死，需断电重启甚至返厂。SGM2822T检测到短路自动切断输出，故障移除后约3ms恢复，且无明显POP音。欠压、过流、过热保护全内置，显著降低售后维修成本。
3. 低压不掉功率 —— 电池用到3.6V音量不减
很多竞品在4.2V标称3W，电池掉到3.6V时输出腰斩。SGM2822T实测对比：
| 供电电压 | 4Ω功率 | 8Ω功率 | 适用场景 |
|---|---|---|---|
| 5V (USB) | 3.2W | 1.8W | 桌面音箱、智能音箱 |
| 3.6V (锂电中后期) | 1.6W | 0.9W | 便携音箱、TWS充电仓、导航 |
此外静态电流仅2.1mA，关断电流0.1μA，92%效率保障续航。
4. 双封装灵活选型
- UTQFN-1.2×1.2-9L：占板1.44mm²，适合TWS、手环；底部散热焊盘必须良好接地（铺铜+过孔）。
- MSOP-8：手工焊接友好，散热强，适合持续大功率。

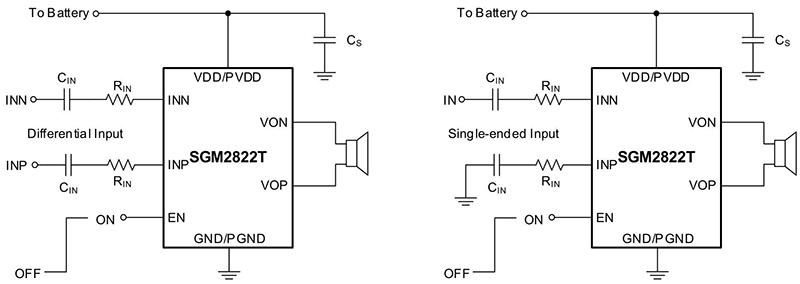

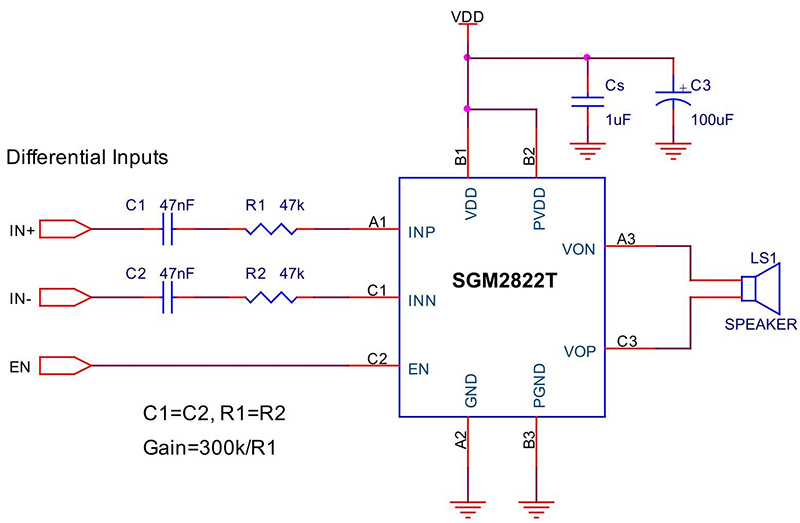

SGM2822T典型应用电路图（标注无滤波器结构）差分音频输入SGM2822T差分输入电路
（移动电话应用）

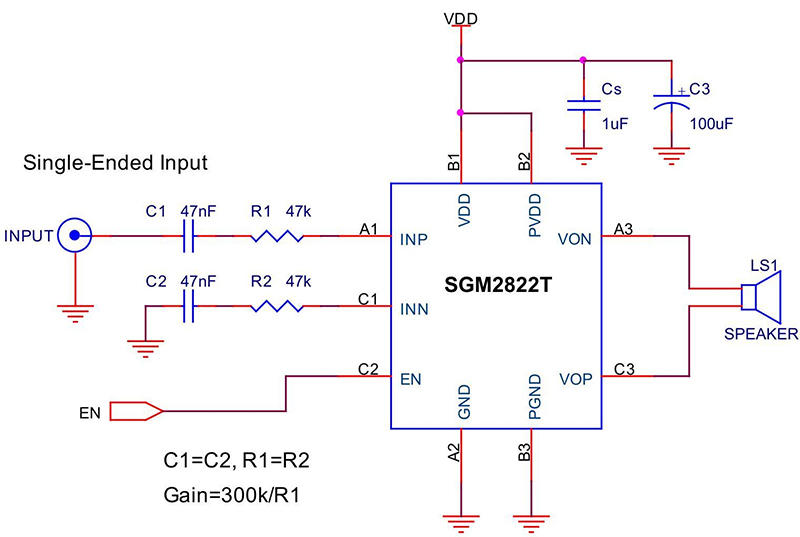

单端音频输入应用SGM2822T单端输入电路
选型对比：能替谁？怎么替？
SGM2822T可功能替代多款主流型号，但需注意非PIN TO PIN，建议参考以下对比：
| 对标型号 | 原厂 | SGM2822T优势 | 选型提醒 |
|---|---|---|---|
| LM4670 | TI | 3.2W vs 3W，国产供应稳定 | 需微调layout，霏帆可提供参考设计 |
| MAX98300 | Maxim | 输出功率高23% (3.2W vs 2.6W)，更优瞬态响应 | MAX98300静态电流更低(约1.1mA)，功耗敏感项目请实测权衡 |
| TPA2010 | TI | 效率相当，封装更灵活 | 外围电路简化 |
圣邦同系列快速选型（卡片式）
T后缀 = 更高功率 + 更低EMI + 更宽工作电压。原用SGM2822可直接升级。
客户：某品牌TWS充电仓（已脱敏）
原问题：PCB空间极限，无法加LC滤波器，EMI辐射超标
方案：SGM2822T UTQFN，无滤波器设计
测试结果：喇叭线长22cm，辐射峰值低于CISPR 22 Class B限值8dB
结果：CE认证一次通过，研发周期缩短2周

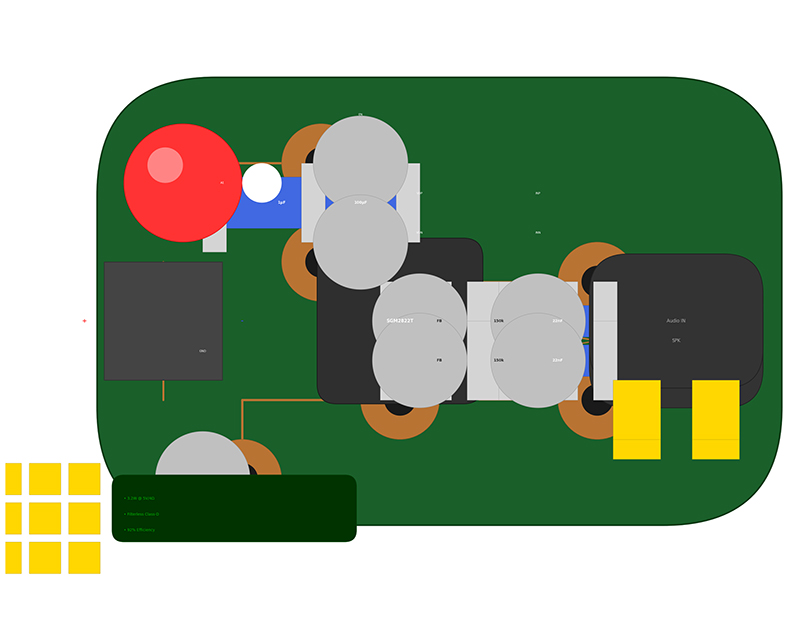

基于数据手册测试配置绘制的PCB风格示意图，包含SGM2822T IC、输入电容/电阻、电源去耦电容、铁氧体磁珠、喇叭接口等

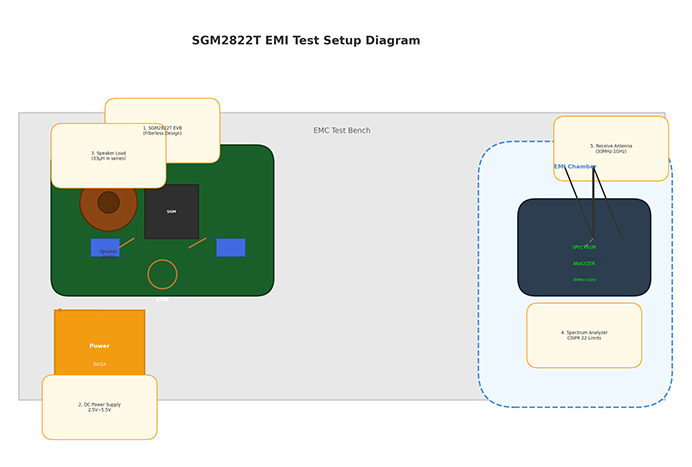

基于SGMICRO SGM2822T数据手册 P4 测试配置绘制 | 特性：3.2W输出、无滤波器、92%效率EMI测试设置示意图
完整的EMI测试配置，包含评估板、喇叭负载、直流电源、频谱分析仪和接收天线

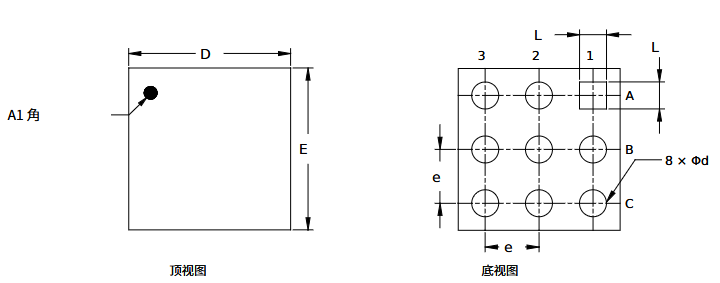

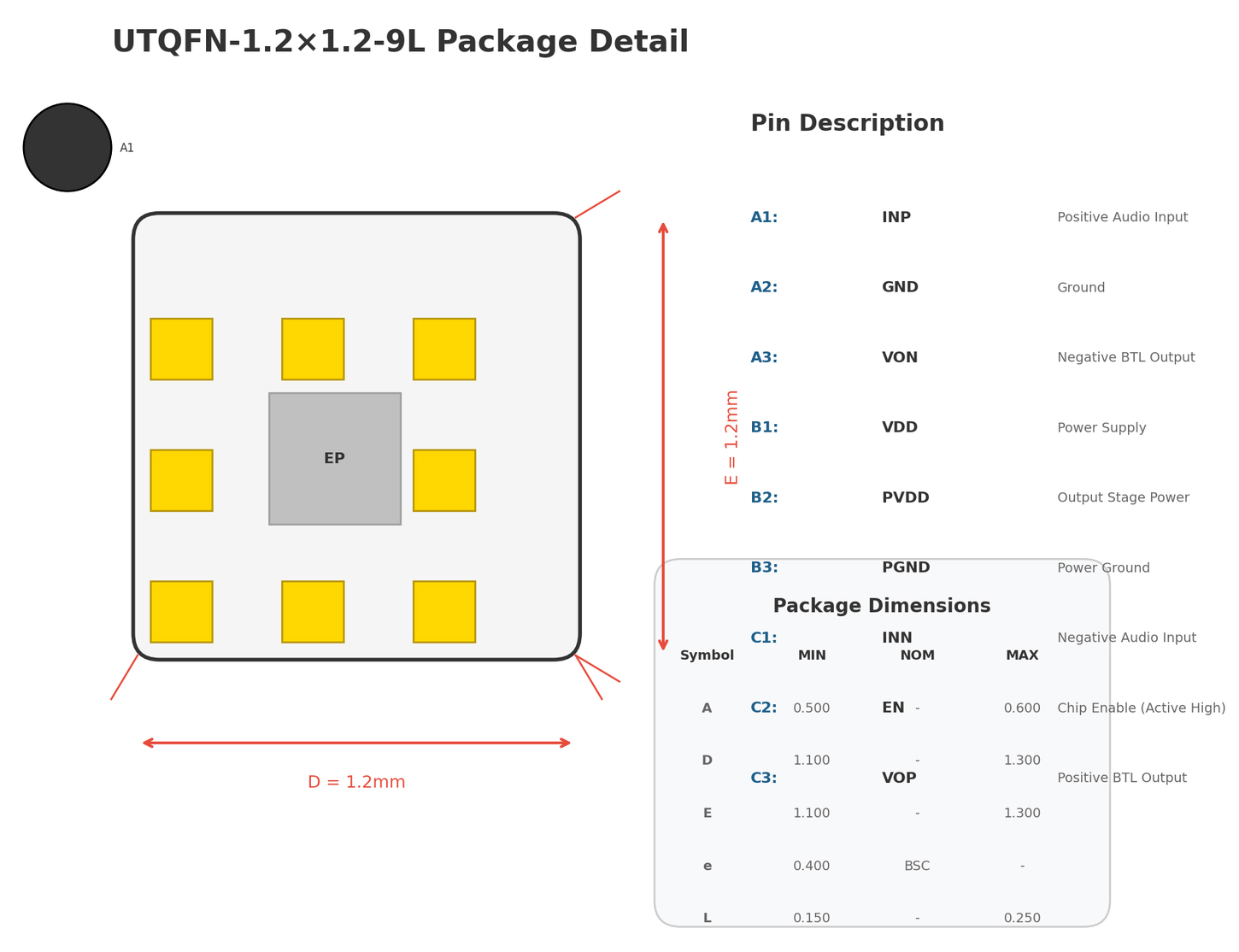

参考数据手册EMI测试要求 CISPR 22 Class BUTQFN封装详细尺寸图
UTQFN-1.2×1.2-9L封装引脚分布与尺寸标注，A1角标记位置
来源：SGMICRO SGM2822T数据手册 P5 封装外形现货与技术支持：霏帆科技
深圳市霏帆科技有限公司 深耕电子元器件领域多年，以混合型经销模式为核心，专注圣邦微全系列模拟芯片的现货供应与技术支持。公司依托深圳总部的地理优势，为全国客户提供快速响应与一站式服务。
- 免费样片：研发阶段样品免费申请，工作日2-3天发出，可在官网提交或联系销售。
- 常备现货：SGM2822T（UTQFN/MSOP封装）深圳仓现货，当天16:00前下单可发货，小批量10pcs起订。
- 技术资料与FAE支持：提供数据手册、参考原理图、Layout指南、LTSpice模型；协助EMI整改、POP音调试、散热评估。
- 配套采购：同步供应磁珠、电感、电容及圣邦LDO/DC-DC，降低采购复杂度。
