圣邦微SGM70420xQ/SGM70430xQ车规级线性稳压器:集成看门狗+电压监控复位,终结OTA误复位

来源：霏帆科技发布时间：2026.5.14

车规级新品 | 集成独立看门狗 + 电压监控复位

圣邦微SGM70420xQ/SGM70430xQ：带独立看门狗使能的车规级LDO，终结OTA升级“假死”变砖

OTA升级总被看门狗“误杀”？SGM70420xQ（200mA）与SGM70430xQ（300mA）系列集成电压监控复位+独立WD_EN引脚，让ECU升级不再心惊胆战。

看门狗抑制输入（nWDEN）是一种低电平有效的使能信号，用于启用或禁用看门狗定时器功能复位电路

进入2026年，整车OTA已成为智能汽车的“基本功”，但一个隐蔽的硬件陷阱仍在困扰着大量Tier1和主机厂——看门狗误复位。在ECU固件升级过程中，主控长时间不“喂狗”本是正常现象，但传统看门狗定时器却可能将此判定为系统死机，粗暴拉低复位引脚，导致升级中断、ECU“变砖”。

针对这一痛点，圣邦微电子（SGMicro）正式推出车规级线性稳压器系列——SGM70420xQ（200mA）与SGM70430xQ（300mA）。这两颗芯片在传统LDO基础上，集成了独立看门狗使能引脚（WD_EN）和可编程电压监控复位，从硬件底层彻底解决OTA升级过程中的看门狗误判问题。

一、核心价值：独立看门狗使能，把控制权还给主控

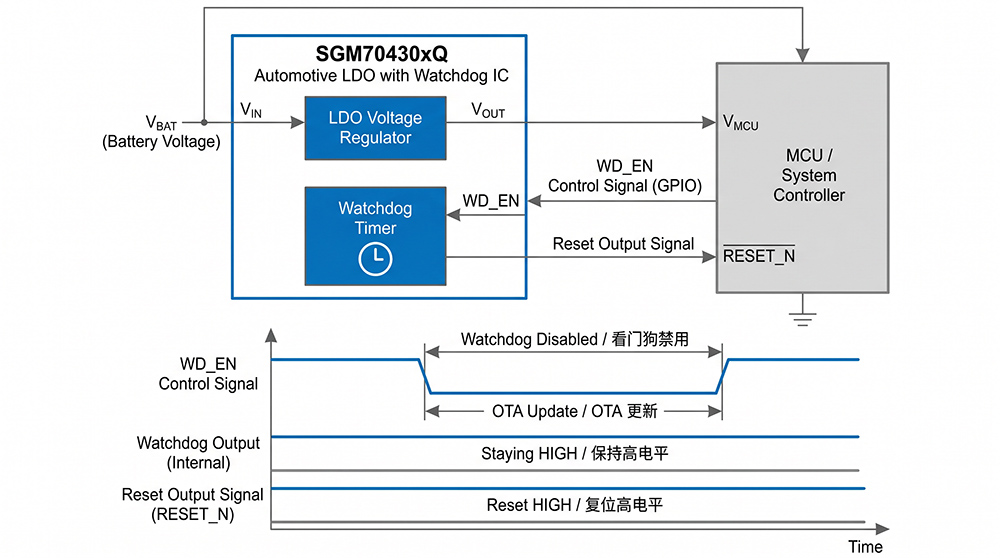

SGM70420xQ/SGM70430xQ最亮眼的设计，是在传统LDO+看门狗的基础上，增加了一个独立的Watchdog Enable引脚（WD_EN）。系统主控可在进入OTA升级前，通过一个GPIO信号单独关闭看门狗功能，而LDO继续稳定供电，确保升级流程不受干扰。升级完成、系统重启后，再重新使能看门狗监控。

这一设计从根本上解决了OTA升级成功率低的顽疾。对于正在推进整车级OTA的研发团队，一颗SGM70420xQ即可替代“LDO+外部看门狗+分立逻辑门”的复杂方案，BOM成本降低30%以上，PCB面积减少40%。

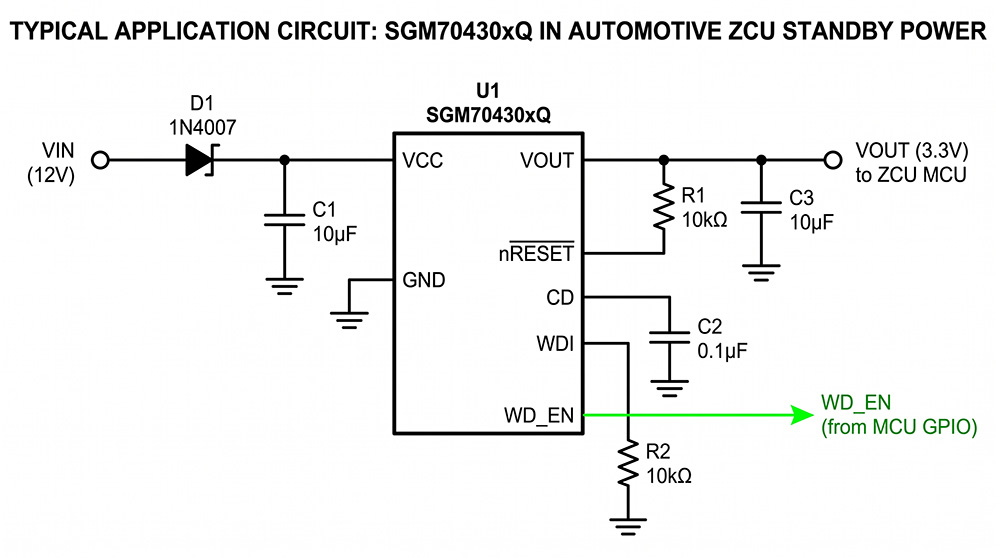

SGM70430xQ的WD_EN引脚在OTA期间关闭看门狗，复位信号保持高电平典型应用电路

二、极致低功耗：25μA静态电流，让常电ECU更安心

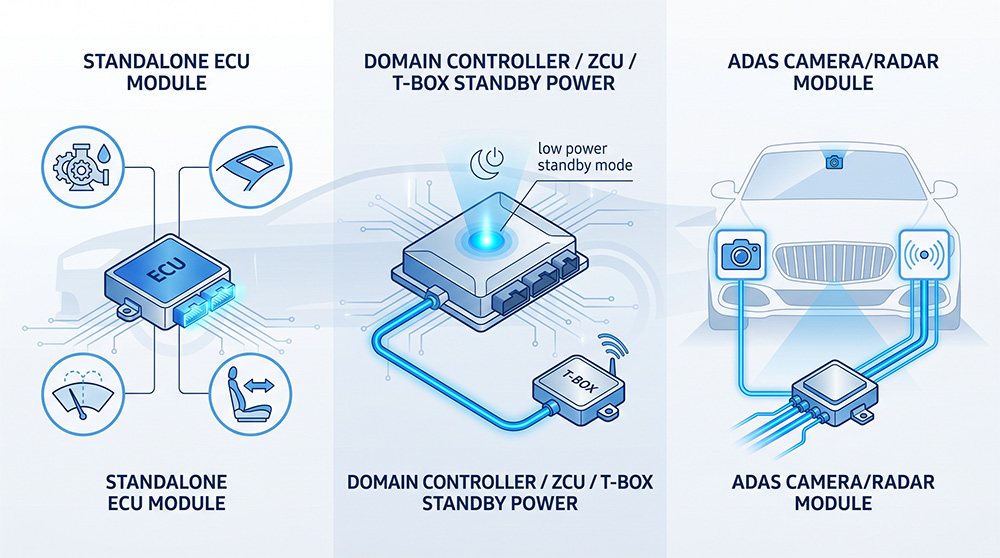

在汽车熄火状态下，T-BOX、RTC模块、区域控制器（ZCU）的待机电源需要长期运行，必须满足ISO 21848等标准（通常要求<100μA，部分OEM要求<30μA）。SGM70420xQ/SGM70430xQ凭借典型值25μA（最大<40μA）的超低静态电流，可轻松满足上述要求。对于硬件工程师，这意味着在待机场景下无需额外增加DCDC，直接用这颗LDO完成“电压转换+待机供电+系统监控”三项任务。

图4：SGM70420xQ的25μA静态电流仅为行业普通LDO的一半左右

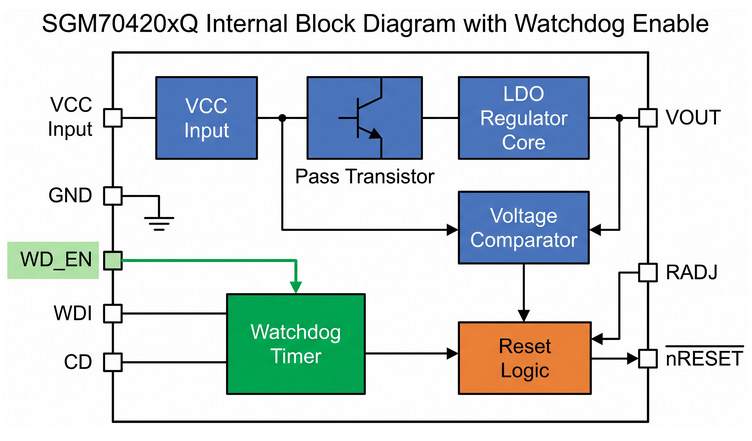

三、高集成度：一颗芯片，集成LDO+看门狗+电压复位

对于水泵、油泵、天窗、雨刮、座椅控制器等成本敏感、空间受限的小型ECU，SGM70420xQ/SGM70430xQ提供一站式解决方案：

功能1：宽压输入LDO —— 3V至40V输入范围（瞬态45V），固定输出5V或3.3V，精度±2%。
功能2：可编程电压监控复位 —— 欠压复位阈值最低可调至2.5V，复位延迟时间通过外部电容可编程。
功能3：独立看门狗 —— 提供可编程超时周期，配合WD_EN引脚实现OTA友好。

一颗芯片替代传统“LDO+电压监控+看门狗”三颗方案，降低采购和贴片成本，提升系统MTBF。

四、 SGM70420xQ / SGM70430xQ 硬核参数速览

参数项	SGM70420xQ	SGM70430xQ	说明
输出电流	200mA	300mA	覆盖传感器到小型执行器
输入电压	3V ~ 40V（瞬态45V）		兼容12V/24V系统
静态电流 (典型)	25μA		最大<40μA，适合常电待机
输出电压	固定3.3V / 5.0V，精度±2%		逻辑供电标准电压
压差	120mV @ 100mA		低压差提升效率
看门狗	独立使能引脚(WD_EN) + 可编程超时		OTA升级不误复位
电压复位	欠压阈值可调（最低2.5V），延迟可编程		灵活适配不同MCU
工作温度	-40℃ ~ +125℃		AEC-Q100 Grade 1

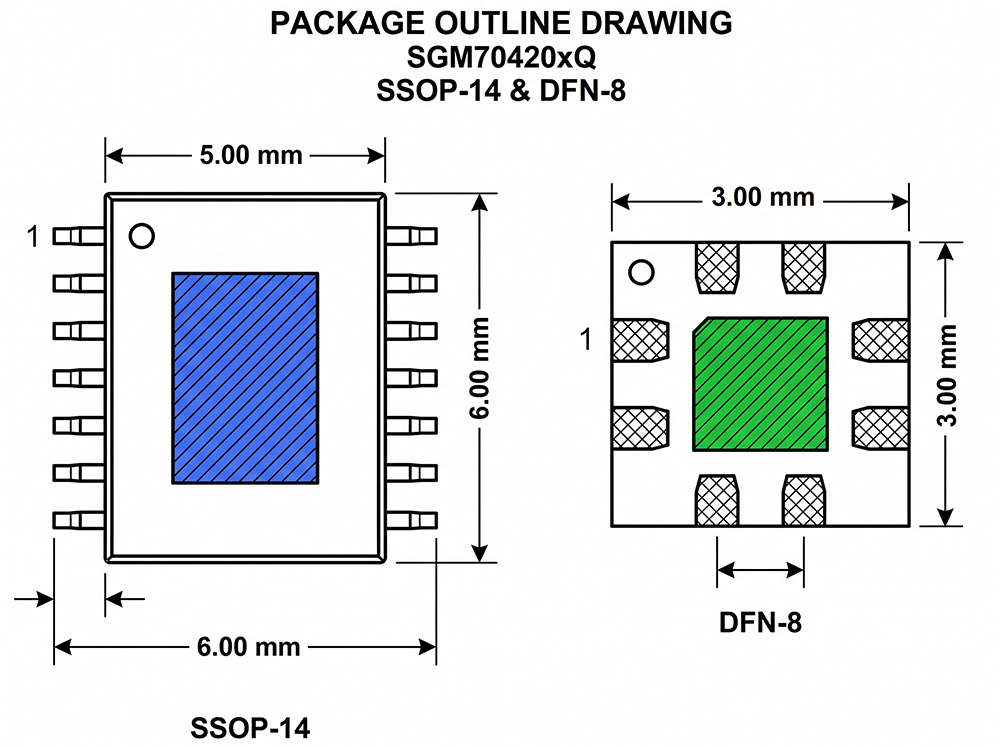

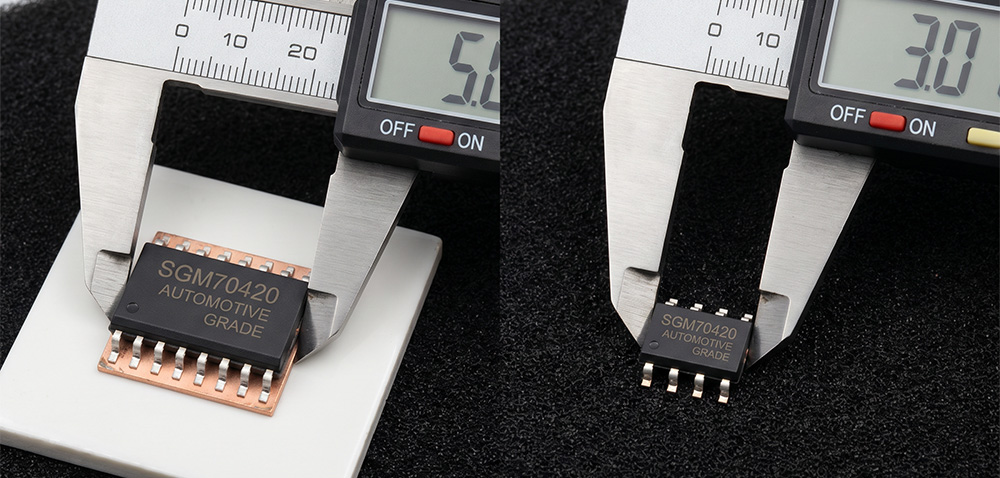

封装	SSOP-14（带散热焊盘）/ DFN-8		兼顾散热与小型化
