拆解圣邦微电源芯片SGM6040：在25nA的极限边缘，它是怎么做到的？

纳安级功耗：重新定义“零待机损耗”

在电源管理领域，把满载效率做高并不难，真正的技术护城河，在于如何在极轻载和关断状态下，把功耗压榨到物理极限。今天不聊虚的，我们直接透过现象看本质，深度剖析圣邦微（SGMICRO）这颗圣邦微电源芯片SGM6040，看看它在纳安级功耗与抗干扰设计上，到底藏着哪些硬素质。

核心参数一览

很多电源芯片标榜低功耗，但往往还停留在微安（μA）级别。SGM6040直接打破常规，将关断电流干到了25nA，空载静态电流控制在60nA。对于使用锂-亚硫酰氯电池（Li‑SOCl₂）或锂-二氧化锰电池（Li‑MnO₂）的工业表计、资产追踪器来说，这意味着电源部分的自放电损耗几乎归零。在1μA的极轻负载下，它依然能保持超过80%的转换效率（3.6V转1.8V工况）。这种“鱼与熊掌兼得”的表现，让IoT设备真正实现了以“年”为单位的超长续航，彻底解决了电池供电设备最头疼的“隐形漏电”问题。

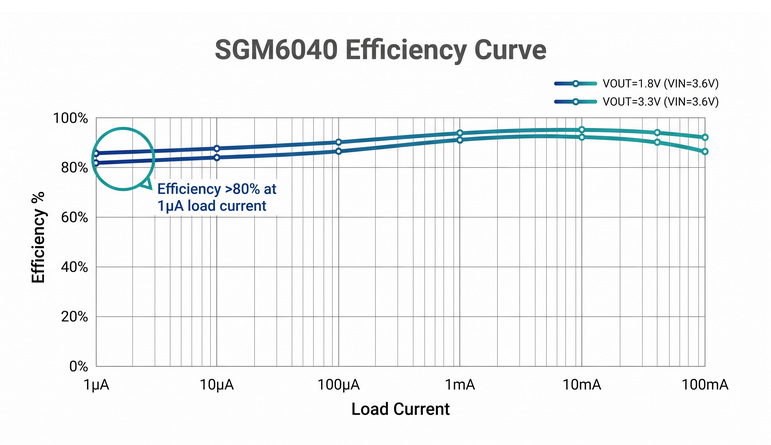

SGM6040 效率曲线 (VIN=3.6V，VOUT=1.8V/3.3V) 轻载区>80%@1μA
自适应纹波控制架构，保证极佳轻载效率的同时优化输出纹波

STOP引脚逻辑：比后级LDO更聪明的抗干扰方案

很多设计师为了消除电源纹波对ADC精密采样或射频（RF）信号的影响，习惯在DC‑DC后级串联一颗LDO。但这不仅牺牲了整体效率，还增加了BOM成本和PCB面积。

SGM6040提供了一个更聪明的解法：通过STOP引脚强制暂停PWM开关动作。当MCU检测到需要进行蓝牙/Wi-Fi发射或高精度信号采集时，只需给STOP引脚一个高电平，芯片瞬间进入“静音模式”，彻底抹平开关纹波；待敏感操作结束，拉低电平即可瞬间恢复供电。这种“动态静音”机制，在不牺牲效率的前提下，为系统的核心信号链路提供了一片纯净的电源净土。配合COT（恒定导通时间）控制架构，开关噪声得到有效抑制，特别适用于智能家居、医疗设备等对噪声敏感的应用场景。

典型应用电路

SGM6040 外围电路极简，仅需 4 个阻容感元件即可构建完整的降压转换器。下图为典型应用原理图及关键元件选型建议：

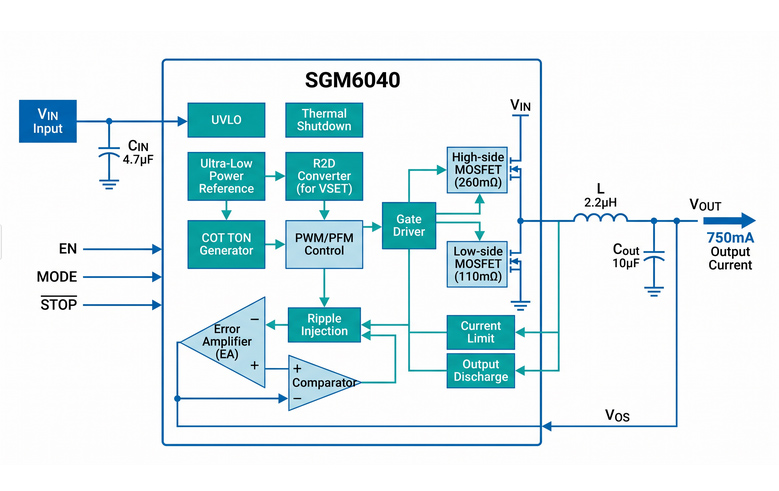

[电路原理图] SGM6040 典型应用电路（输入电容 CIN、输出电容 COUT、电感 L、VSET 电阻 RVSET）

设计要点：CIN 和 COUT 建议选用 X7R 或 X5R 材质，封装推荐 0402 或 0603 以减小寄生参数。WLCSP 封装版本应注意焊盘布局和过孔位置，具体可参考霏帆科技提供的 PCB Layout 参考指南。

极简BOM与平台实力：国产替代的“定心丸”

极简外围设计

在工程设计上，SGM6040砍掉了传统的反馈分压电阻网络，改用VSET单电阻即可配置16档固定输出电压：

配合仅需4个外围阻容感器件的极简设计，以及WLCSP-0.89×1.19-6B等超微型封装，极大地释放了PCB布局的灵活性。对于空间敏感的穿戴设备和智能门锁等应用，这是实打实的工程红利。

封装选项

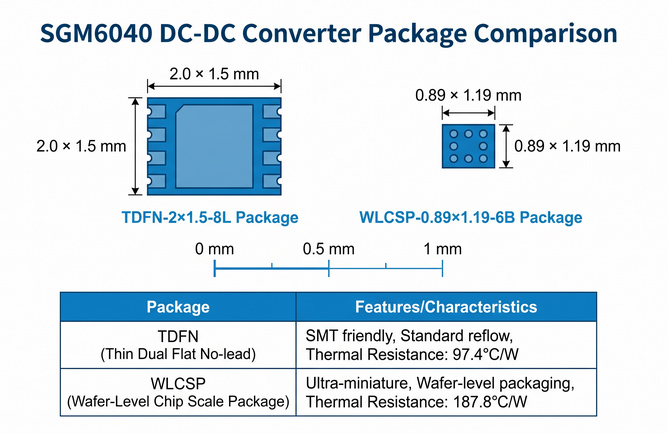

[封装外形图] TDFN-8L 与 WLCSP-6B 实物对比（示意）

圣邦微电子国内高性能模拟芯片的领军者

选择一颗芯片，不仅是选参数，更是选背后的供应链。作为国内高性能模拟芯片的领军者，圣邦微目前拥有30大类产品系列、3000余款可销售产品料号，PMIC市场份额稳居本土前列，产品涵盖运算放大器、LDO、DC‑DC、电池管理、负载开关等全品类模拟IC。在近期国际大厂供应链波动、甚至出现涨价潮的背景下，圣邦微坚持市场化定价，拥有独立且稳健的自主研发与供应链体系，为国产替代提供了可靠的“定心丸”。

典型应用场景

选型与供货支持

如果你还在为IoT设备的续航焦虑，或者在抗干扰电路上反复打板，SGM6040可能是目前市面上BOM成本、性能与供应链安全平衡得最好的方案之一。它不仅是一颗电源芯片，更是工程师应对复杂设计挑战时的“底气”。
