圣邦微电源芯片SGM3732评测：38V升压驱动10串LED，PWM调光不抖动
SGM3732YTN6G：一颗TSOT-23封装的38V升压驱动，
如何成为背光方案的"常青树"？
量产三年踩坑实录：从PWM抖动到OVP锁死，这些规格书不会告诉你
在手机背光、车载中控屏、手持血氧仪的研发过程中，你是否也遇到过这些抓狂的时刻：多串LED电压不够，换了大电感效率又掉；PWM调光低亮度时屏幕像抽风一样抖；LED一开路芯片直接摆烂，非得断电重启才能恢复……
如果这些问题你正在经历，那么圣邦微电子的 SGM3732YTN6G 值得你花十分钟认真了解。它是一颗异步升压恒流LED驱动器，内部集成了40V/1.35A功率MOSFET，用一颗TSOT-23-6的米粒大小封装，就能驱动多达10串白光LED。以下内容基于我们四款量产产品三年深度使用的经验，全是干货，没有搬运。

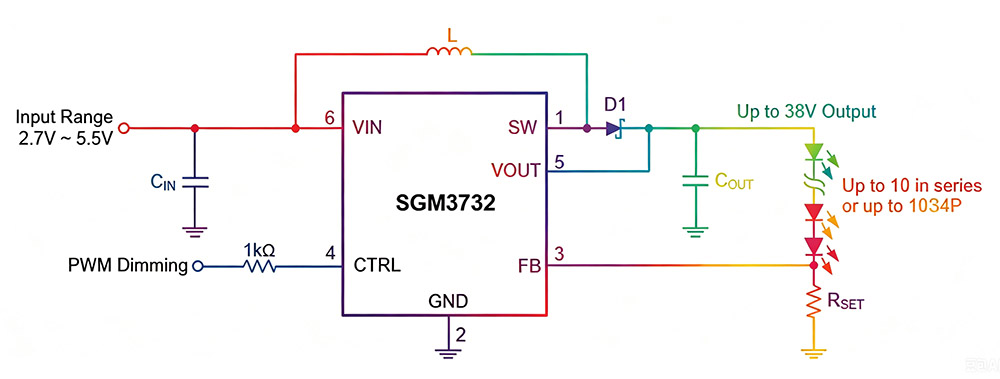

圣邦微SGM3732是一颗专为小空间背光设计的升压恒流LED驱动芯片。它内部集成了一颗低侧N-MOSFET和1.1MHz固定频率PWM升压控制器，外围只需寥寥几颗阻容就能搭出完整方案，对PCB布局极度友好。
驱动能力上，这颗米粒大小的TSOT-23-6封装芯片能连续驱动10串LED，最高输出电压38V。换用3串多并接法时，总电流可拉到260mA，效率表现依然扎实。调光走的是数字PWM接口，频率范围2kHz到60kHz，低亮度不抖、高亮度不啸叫。
待机功耗方面，关断电流不到1μA，电池产品放仓库一年也不怕耗光电量。保护功能给得也全：OVP过压保护、逐周期限流、热关断——三件套齐了。工作温度-40℃到+85℃，手机屏、车载中控、血氧仪这些场景都能用。
为什么是"小钢炮"？
—— 38V不是用来贴脸的，是给你留余量的
核心规格速览
- 输入电压：2.7V - 5.5V，完美适配单节锂电池与5V USB供电。
- 输出电压：高达38V，建议量产控制在32V以内，可驱动8-10串白光LED。
- 开关频率：固定1.1MHz，内置环路补偿与软启动，外围电路极简。
- PWM调光：支持2kHz至60kHz宽范围，反馈电压低至200mV，降低检测电阻损耗。
- 封装：TSOT-23-6，极致小体积，节省PCB布局面积。
- 关断电流：小于1μA，电池供电设备的待机福音。
SGM3732YTN6G 不是一颗"傻瓜式"的芯片。规格书上写的38V是击穿边界，不是安全长期工作区。我们实测下来，量产可靠的设计目标应控制在32V以下，即最多8-9串常规VF值的白光LED。要带10串，必须选用低VF规格的LED并留足余量。另外，电池满电4.2V时，最小导通时间会限制实际升压比——我们在4.0V以上发现10串LED电流开始往下掉，这不是电压不够，是最小导通时间掐住了。
三个规格书不会写的量产深坑
—— 每个都是真金白银换来的
坑一：PWM调光的"低占空比抖动"
规格书写着支持2kHz-60kHz PWM调光，但CTRL引脚对噪声极其敏感。我们早期一版设计中，MCU到芯片的PWM走线约6cm，没有串联电阻，结果5%占空比以下LED明显抖动。示波器抓CTRL脚波形，上升沿振铃峰峰值超过200mV，足以让内部比较器反复翻转。解法：CTRL引脚就近串联一个100Ω电阻，走线超过5cm必须加，不能省。
另外，0.5%以下占空比存在非线性阶跃。实测从0.5%降到0.3%时输出电流几乎不变，再降到0.2%反而跳到一个比预期更高的值。做呼吸灯效果的产品，软件侧要做曲线补偿，重新标定0.5%以下的占空比映射关系。
坑二：OVP保护是锁死，不是打嗝
规格书告诉你38V OVP触发，但它没有明说——OVP触发后的恢复机制是锁存模式，不是打嗝模式。一旦LED串开路或接触不良，输出电容被充到38V，芯片直接锁死，PWM拉低、CTRL复位都无效，唯一的恢复方式是输入完全掉电再来。在电池设备上，这意味着用户关机再开机时屏幕先闪一下白屏。
量产解法：硬件侧，输出端对地并联一颗36V TVS管（推荐SMAJ36A），钳位异常尖峰。固件侧，增加开路检测逻辑，检测到异常后主动拉低EN引脚100ms再重新使能，实现软恢复。这套组合经过两年量产验证，再未出过问题。
坑三：输出电容不是越大越好
我们早期试过在输出端用22μF MLCC追求低纹波，结果出现了启动即反复重启的诡异现象。分析原因：22μF启动瞬间充电电流过大，触发了芯片的逐周期限流保护，芯片进入打嗝模式永远起不来。最终验证的安全范围是4.7μF到10μF，X5R或X7R材质。如果确实需要更低纹波，用LC二级滤波，不要在输出端硬堆电容。
Layout上有一个绝对不能犯的错误
—— 反馈走线从电感下方穿过，恒流精度直接崩
通用DC-DC的Layout原则（输入电容靠近、地孔多打）当然适用，但SGM3732有一个专属禁区：反馈走线绝对不能从电感下方穿过。FB引脚参考电压只有200mV，电感交变磁通耦合进来，恒流精度会从规格书标称的±3%恶化到±10%以上。我们有块板子因为这一条走线，批次间电流一致性超差，查了三天才定位。
铁律：反馈走线从远离电感和SW节点的路径走，两侧用地线包起来做屏蔽。单层板的话，反馈线和电感分别放在芯片两侧，宁长勿近。
谁最需要这颗芯片？
—— 三个真实赛道
1. 手机与消费电子背光
5G手机LCD屏背光需要小封装、高效率、PWM调光平滑无频闪。TSOT-23-6封装和1.1MHz高频让外围电感电容都可以极小，完美适配手机内部寸土寸金的堆叠空间。
2. 车载中控与仪表盘
车载项目对可靠性要求极高。SGM3732的OVP响应速度显著快于MP3302，能有效拦截启动瞬间的过冲——我们见过MP3302在这个场景烧过屏，切到SGM3732后再没复现。宽温范围（-40℃~+85℃）也符合车规前装的要求。
3. 手持医疗设备
血氧仪、红外测温仪对功耗和显示质量要求极高。SGM3732关断漏电流实测<0.8μA，但需要注意一个细节：CTRL拉低后输出端仍有约0.3V残压，低压即可微亮的LCD模组会出现"鬼影"。解法：输出电容两端并联100kΩ泄放电阻，功耗增加微乎其微，残压毫秒级释放。
常见问题 (FAQ)
Q1：SGM3732YTN6G 和 SGM3732YN6G 有什么区别？

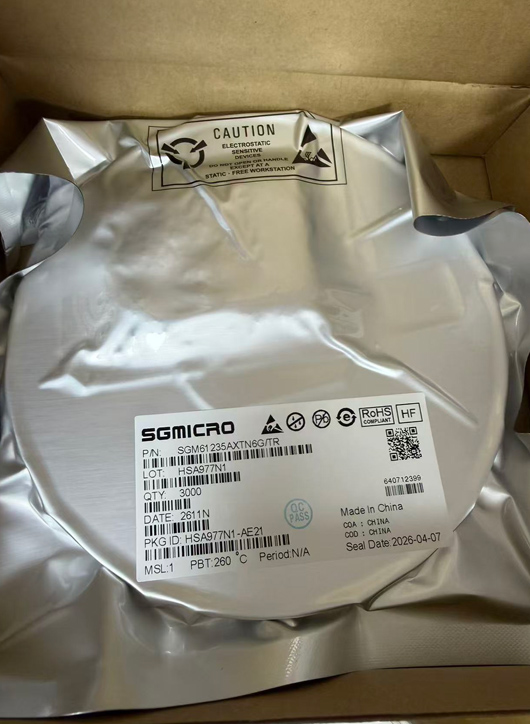

A：后缀中的 "T" 代表编带包装（Tape & Reel），无 "T" 可能是管装。芯片电气性能一致，但SMT贴片时务必确认产线匹配的包装类型，选错会导致上料机停工。
Q2：可以直接替代 MP3302 吗？
A：功能上同为升压LED驱动，但OVP响应速度、低占空比PWM线性度等方面存在差异。做车载或需要快速OVP响应的项目，SGM3732更稳；需要极致低亮调光线性度的，MP3302略优但要注意其供应风险。切换时需要重新验证驱动代码。
Q3：如何鉴别翻新料与仿品？
A：空载条件下用示波器看SW引脚开关波形。正品方波上升沿干净利落，几乎没有振铃；仿品和翻新料因内部MOSFET参数劣化，上升沿有明显高频振铃且波形抖动。这个方法一台普通示波器就够，不需要特殊设备。
Q4：哪里可以买到原装现货？
A：建议通过圣邦微官方授权代理商渠道采购。华强北市场需注意辨别原字，翻新料OVP阈值离散度明显偏大（有的35V触发，有的40V才动作），会严重影响量产良率。
SGM3732YTN6G 是一颗好料——功耗低、封装小、保护响应快，国产供应链稳定。但它不是一颗"傻瓜式"的料，规格书里隐而未发的边界条件，只有在量产的压力测试下才会暴露。
希望这篇文章能帮你少走我们当年走过的弯路。如果你有更深入的应用问题，欢迎在评论区交流，知无不言。
