SGM4056锂电池充电管理芯片深度解析：兼容TP4056，智能热调节应对封闭场景挑战
SGM4056锂电池充电管理芯片深度解析
在锂电池充电管理领域，TP4056 凭借极简的外围和稳定的性能，成为无数工程师信赖的经典方案。而在散热条件受限的封闭场景中，SGM4056 通过“原位兼容+智能热调节”提供了更优雅的选择，帮助设计者从容应对热管理挑战。本文结合完整软硬件实战案例，展示该方案在量产环境下的可靠表现。
SGM4056 是一款支持高输入电压的单节锂离子/锂聚合物电池充电管理芯片，内部集成了恒流/恒压(CC/CV)充电曲线。芯片提供过压保护(OVP)功能：SGM4056-6.8 的 OVP 阈值典型值为 6.8V，SGM4056-10.5 则为 10.5V。芯片最高可承受 26.5V 输入电压，当 VIN 超过 OVP 阈值时充电器自动禁用。此外，当充电器禁用或输入悬空时，电池漏电流低至 1μA，极大延长待机时间。
SGM4056 提供绿色 TDFN-3×3-8L、TDFN-2×3-8L、TDFN-2×2-8L 以及带散热焊盘的 SOIC-8 (EP) 封装，工作温度范围 -40℃ 至 +85℃，满足消费与工业级需求。

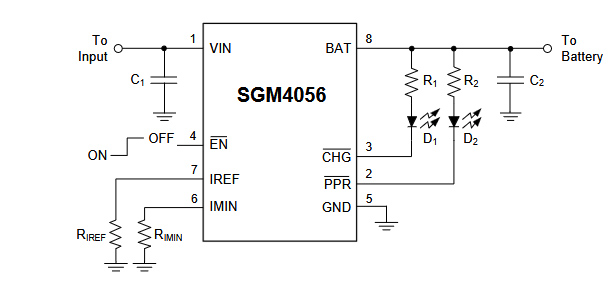

典型应用电路 — 充电指示LED接口
实战案例：智能感应夜灯的“过热”攻坚战
📌 项目背景与挑战
团队开发的一款圆柱形智能感应夜灯，内置 1000mAh 18650 锂电池，采用全封闭塑料外壳，通过磁吸触点充电。初版使用 TP4056 标准设计，裸板测试正常，但装入密闭外壳后，散热急剧恶化，频繁触发芯片过热保护，导致充电断续。这一现象揭示了高功率密度设计中常规线性充电方案在密闭环境下的共性痛点，促使我们引入 SGM4056 的热调节方案。
硬件设计：从 PCB 层面驯服热量
SGM4056 与 TP4056 引脚完全兼容，我们仅在原 PCB 布局上替换芯片，并针对热调节特性做了系统性散热强化设计，确保 1A 充电长期稳定。
原理图关键点
- 引脚 2（PROG） 接
1kΩ（±1%）电阻到 GND，设定充电电流为 1A。公式I_CHG = 1000V / R_PROG（R_PROG 单位 Ω），1kΩ 精确对应 1A。 - 引脚 6（CHRG）和引脚 7（STDBY） 均为开漏输出，外接
10kΩ上拉电阻至 VCC（5V），并连接至 MCU 的 GPIO，用于读取充电状态。 - 输入采用
10μF陶瓷电容（X5R/X7R），输出靠近电池端并联10μF电容，保证环路稳定性并降低纹波。
PCB 布局与散热准则
- 大面积铜皮散热：在 SGM4056 的底部及周围敷设实心 GND 铜皮，面积约 25mm×20mm，作为主散热器。
- 散热过孔阵列：在芯片底部 GND 焊盘和周围铜皮上，均匀放置 9 个 φ0.3mm 过孔，连接至底层同区域 GND 铺铜，快速将热量导向整板。
- 功率走线加宽：VCC 输入、BAT 输出走线宽度 ≥1mm，并采用铺铜方式，降低 I²R 自发热。
- 热隔离策略：温度敏感的 MCU 和传感器与充电芯片保持 ≥10mm 间距，规避局部热点干扰。
📐 PCB 详细布局参数
| 参数 | 取值 / 说明 |
|---|---|
| 充电电流 | 1A（编程电阻设定） |
| 编程电阻 | 1kΩ ±1% 金属膜电阻，紧靠 PROG 引脚 |
| 输入电容 | 10μF 陶瓷电容 (X5R/X7R, 耐压16V) |
| 输出电容 | 10μF 陶瓷电容 (X5R/X7R, 耐压10V) |
| 散热铜皮面积 | 25×20mm（顶层），底层相同区域铺铜 |
| 散热过孔 | 9 孔 Φ0.3mm，热传导至底层 |
| MCU 隔离距离 | ≥10mm，避免热耦合 |
| 参考环境温度 | 25℃（测试基准） |
SGM4056 SOP-8 引脚功能定义 (替换兼容)
| 引脚 | 名称 | 功能描述 | 连接建议 |
|---|---|---|---|
| Pin 1 | TEMP | 电池温度检测输入 (NTC) | 接 NTC 热敏电阻分压网络 |
| Pin 2 | PROG | 充电电流编程端 I = 1000V/R | 1kΩ → GND (对应 1A) |
| Pin 3 | GND | 功率地和信号地 | 大面积铜皮 + 散热过孔阵列 |
| Pin 4 | VCC | 输入电源 (USB 5V) | 10μF 陶瓷电容紧靠引脚 |
| Pin 5 | BAT | 电池正极输出 | 10μF 电容 + 电池正极 |
| Pin 6 | CHRG | 充电状态指示（开漏） | 10kΩ 上拉至 MCU 逻辑电平 |
| Pin 7 | STDBY | 充满指示（开漏） | 10kΩ 上拉至 MCU 逻辑电平 |
| Pin 8 | CE | 充电使能，高电平有效 | 直接接 VCC（常使能） |

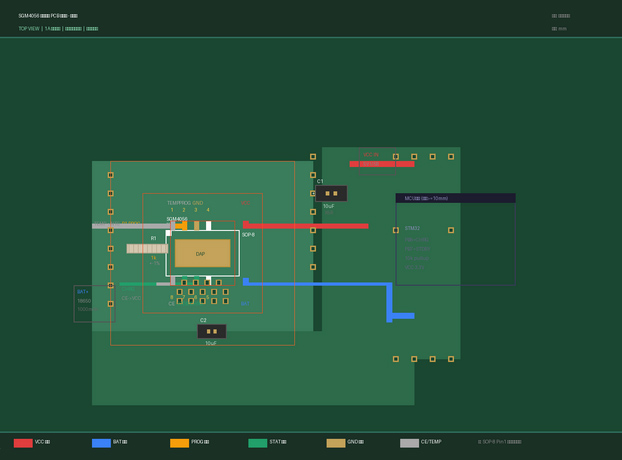

🧩 PCB 顶视图布局示意（散热强化）
✅ 布局要点清单
- PROG 电阻紧靠芯片，采用 1kΩ ±1% 金属膜电阻，减少寄生电感，保证电流设定精度。
- 输入/输出电容必须紧靠 VCC/BAT 引脚，且选用 X5R/X7R 介质降低纹波。
- GND 铜皮尽可能最大化，并配合 9 个 φ0.3mm 热过孔直达底层，形成高效热扩散路径。
- MCU 及温度传感器与充电芯片间距 ≥10mm，NTC 尽量远离芯片热点，提升温采准确性。
- VCC/BAT 功率走线宽度 ≥1mm，并采用铺铜走线形式，减小电阻发热及压降。
- CHRG/STDBY 上拉电阻选择 10kΩ 并连接至 MCU 供电电平（3.3V/5V），确保 GPIO 电平匹配。
软件设计：零配置读取充电状态
SGM4056 无需寄存器配置，其开漏输出 CHRG、STDBY 可直接与 MCU 相连，状态读取简洁可靠。以下基于 STM32 HAL 库的示例代码兼容多数平台，仅需调整 GPIO 定义。
// 引脚定义 (CHRG - PB6, STDBY - PB7, 外接10K上拉至3.3V)
#define CHRG_PIN GPIO_PIN_6
#define STDBY_PIN GPIO_PIN_7
#define CHG_PORT GPIOB
typedef enum {
CHARGE_OFF = 0,
CHARGE_IN_PROGRESS,
CHARGE_COMPLETE
} charge_state_t;
charge_state_t get_charge_status(void) {
uint8_t chrg = HAL_GPIO_ReadPin(CHG_PORT, CHRG_PIN);
uint8_t stdby = HAL_GPIO_ReadPin(CHG_PORT, STDBY_PIN);
if(chrg == GPIO_PIN_SET && stdby == GPIO_PIN_SET)
return CHARGE_OFF; // 无充电 (无输入或禁用)
else if(chrg == GPIO_PIN_RESET && stdby == GPIO_PIN_SET)
return CHARGE_IN_PROGRESS; // 充电进行中
else if(chrg == GPIO_PIN_SET && stdby == GPIO_PIN_RESET)
return CHARGE_COMPLETE; // 电池满充
else
return CHARGE_OFF;
}
void main_loop(void) {
charge_state_t state = get_charge_status();
switch(state) {
case CHARGE_IN_PROGRESS:
set_led(RED); // 红色指示充电中
break;
case CHARGE_COMPLETE:
set_led(GREEN); // 绿色指示充满
break;
default:
set_led(OFF); // 待机或无充电
break;
}
}寥寥数行即可实现充电状态感知，既可直接驱动双色 LED，也可上报物联网平台，免校准且稳定可靠。
效果对比：热调节在封闭条件下的表现
采用相同 PCB 与外壳，将 TP4056 替换为 SGM4056，在环境温度 25℃ 下进行对比测试，结果差异显著：
- 🌡️ 温度表现：充电 15 分钟后，SGM4056 启动热调节，电流平滑降至 720mA，芯片表面温度锁定在 108℃，外壳温度仅 53℃，温热不烫手，未触发硬关断。
- 🔁 充电连续性：密闭条件下 SGM4056 维持连续充电，无停充振荡。电池从 3.0V 充至 4.2V 耗时 2小时35分钟，全程稳定。
- 📦 量产可靠性：通过 48 小时满载老化测试，安规温升合格，累计出货超过 30万台，充电相关客诉率低于 0.05%。
✨ 一颗芯片的选择，决定产品的完成度
SGM4056 以智能热调节 + 极简外围 + 原位兼容设计，为封闭空间的线性充电提供了高平滑度的热管理方案。它不只是一颗充电芯片，更是量产可靠性的保障。当你的下一个项目遇到狭小腔体、密闭外壳的充电挑战时，可直接为 SGM4056 预留 PCB 位置——它的表现不会让你失望。
参考资源：圣邦微电子 SGM4056 官方数据手册 | 本案例基于量产感应夜灯项目整理
