圣邦微SGMICRO芯片命名规则详解：型号结构、温度等级、封装代码与案例说明
圣邦微 SGMICRO 芯片命名规则详解
本文从型号结构、温度等级、封装代码、环保标识和包装方式等维度，系统解析圣邦微 SGMICRO 芯片命名规则，并通过典型型号案例帮助工程师、采购和FAE快速判断物料信息。
一、圣邦微芯片命名规则总览
圣邦微电子（SG Micro Corp，简称 SGMICRO）是国内重要的模拟及混合信号芯片供应商，产品覆盖运算放大器、比较器、模拟开关、电源管理、LDO、ADC/DAC、接口芯片等多个领域。其多数芯片型号遵循相对统一的命名逻辑，便于工程师从订购型号中快速识别产品系列、温度等级、封装形式和包装方式。
SGM + 产品编号 + 版本/功能选项 + 温度等级 + 封装代码 + 引脚数/封装细分 + Green标识 + /TR包装
二、型号结构逐段拆解
以 SGM2560AYS8G/TR 为例，可以拆解为：
SGM2560 A Y S8 G /TR │ │ │ │ │ └─ /TR：卷带包装，Tape and Reel │ │ │ │ └──── G：Green，环保/无铅相关标识 │ │ │ └────── S8：SOIC-8封装 │ │ └──────── Y：温度等级，常见为-40℃至+85℃ │ └────────── A：版本或功能配置 └────────────────── SGM2560：产品系列编号
| 型号片段 | 常见含义 | 说明 |
|---|---|---|
SGM |
品牌/产品前缀 | 多数圣邦微芯片以 SGM 开头。 |
2560 |
产品系列编号 | 对应具体芯片系列及功能类别。 |
A / B / C |
版本或功能选项 | 可能代表使能逻辑、阈值、内部配置或不同版本，需查 datasheet。 |
-ADJ / -3.3 / -5.0 |
输出电压/电流选项 | 常见于LDO和DC-DC产品，ADJ表示可调版本，数字表示固定输出值。 例如 SGM2019-3.3YN5G/TR 中的 -3.3 表示固定3.3V输出。 |
Y |
温度等级 | 表示芯片工作温度范围。 |
S8 / TDB8 |
封装代码 | 表示 SOIC、TDFN、SOT、MSOP 等封装及引脚数量。 |
G |
Green环保标识 | 通常与无铅、RoHS、REACH、绿色环保物料相关。 |
/TR |
包装方式 | 通常表示卷带包装，适用于SMT自动贴片。 |
三、常见产品线前缀速查（按功能分类）
除了统一的“SGM”前缀，部分系列编号区间对应特定产品类型，有助于快速缩小选型范围。
| 产品系列前缀/区间 | 主要产品类型 | 举例型号 |
|---|---|---|
| SGM7SZxxx | 小逻辑系列（单门逻辑门、缓冲器、电平转换） | SGM7SZ04、SGM7SZ125 |
| SGM2xxx / SGM38xx | LDO、PMIC、电源管理 | SGM2019、SGM3804 |
| SGM61xxx | DC-DC转换器、充电管理 | SGM61230 |
| SGM8xxx | 运算放大器（通用、高速、低失真） | SGM8621、SGM8652 |
| SGM58xxx | 高精度ADC | SGM58031 |
| SGM48xxx | 模拟开关/多路复用器 | SGM48751 |
注：上述仅为常见对应关系，实际应结合数据手册确认。
四、温度等级代码说明
温度等级是圣邦微型号中的关键字段，直接关系到芯片能否满足工业、汽车、通信、电源或消费电子应用的环境要求。
| 温度代码 | 官方常见温度范围 | 应用理解 |
|---|---|---|
| Z | 0℃ 至 +70℃ | 常见于商业级或常温应用。 |
| Y | -40℃ 至 +85℃ / -20℃ 至 +85℃ / 0℃ 至 +85℃ / -40℃ 至 +90℃ | 圣邦微常见温度等级，广泛用于工业及通用场景。 |
| X | -40℃ 至 +125℃ / -40℃ 至 +140℃ | 适合更高温度要求的工业或严苛环境。 |
| T | -55℃ 至 +125℃ / -55℃ 至 +150℃ / -50℃ 至 +150℃ / -40℃ 至 +150℃ | 高可靠性或宽温应用场景。 |
| G | -40℃ 至 +105℃ | 介于常规工业级与更高温等级之间。 |
选型提示：在搜索或采购时，可以组合关键词，例如“SGM2560 Y温度等级”“圣邦微 SGM2560 -40℃ +85℃”“SGMICRO temperature code Y”。
五、封装类型代码说明
封装代码决定芯片的外形尺寸、引脚数量、PCB封装库和焊接方式。即使功能相同，不同封装的型号也通常不能直接替换。
| 封装类型 | 常见代码 | 说明 |
|---|---|---|
| DIP | P | 双列直插封装。 |
| TO | O、O[X] | 晶体管式或功率类封装。 |
| SOT | N、K、K[X] | 小外形晶体管封装，常见于小型器件。 |
| TSOT | TN | 薄型SOT封装。 |
| SC70 | C | 小尺寸低引脚封装。 |
| SOIC | S | 常见贴片小外形封装，如 S8 表示 SOIC-8。 |
| SOIC Exposed Pad | PS | 带裸露焊盘的SOIC封装。 |
| MSOP | MS | 微型小外形封装。 |
| MSOP Exposed Pad | PMS | 带散热焊盘的MSOP封装。 |
| SSOP | QS、SS | 缩小型小外形封装。 |
| TSSOP | TS | 薄型小外形封装。 |
| TSSOP Exposed Pad | PTS | 带裸露焊盘的TSSOP封装。 |
| WSOP | WS | 宽体小外形封装。 |
| TDFN | TD[X]、TE[X]、TG[X] | 薄型双边无引脚封装，常用于小尺寸电源和模拟器件。 |
| PDFN | PD[X] | 功率DFN类封装。 |
| UTDFN | UD[X]、UE[X]、UG[X] | 超薄DFN封装。 |
| XTDFN | XD[X]、XE[X] | 扩展或特殊DFN封装。 |
| TQFN | TQ[X]、TR[X]、TS[X] | 薄型四边无引脚封装。 |
| UTQFN | UQ[X]、UR[X] | 超薄QFN封装。 |
| LQFP | LF[X] | 低轮廓四方扁平封装。 |
| WLCSP | G | 晶圆级芯片尺寸封装。 |
| PLCC | PL | 塑封有引线芯片载体。 |
• 封装代码末尾的数字通常表示引脚数量，例如
S8=8引脚SOIC，N5=5引脚SOT-23，MS8=8引脚MSOP。• 对于DFN/QFN类封装（如TDB8），代码中的数字也表示引脚数，但具体尺寸需查阅数据手册。
• 代码中若包含字母 P（如 PS、PMS、PTS、PDS、TDS），通常表示“带裸露散热焊盘”的版本，适用于功率器件或需要散热的场景。
六、Green 标识与 /TR 包装后缀
1. G：绿色环保标识
型号尾部靠近包装后缀的 G 通常表示 Green 环保版本，关联 Pb-Free、RoHS、REACH、绿色物料等信息。例如：
SGM2560AYS8G/TR
↑
G = Green环保标识
需要注意的是，G 也可能作为温度等级代码出现，因此必须结合位置判断。
SGMxxxx G S8 G /TR
│ │
│ └─ 尾部G：Green环保标识
└────── 温度G：-40℃至+105℃
2. /TR：卷带包装
/TR 通常表示 Tape and Reel，即卷带包装，主要面向自动化贴片生产。对于批量生产、SMT贴装、库存管理和采购报价，包装方式是必须确认的订购参数。
七、典型型号案例拆解
案例1：SGM2560AYS8G/TR
SGM2560 A Y S8 G /TR
| SGM2560 | 产品系列，双通道电源分配开关。 |
|---|---|
| A | A版本或功能配置。 |
| Y | 温度等级，常见为 -40℃ 至 +85℃。 |

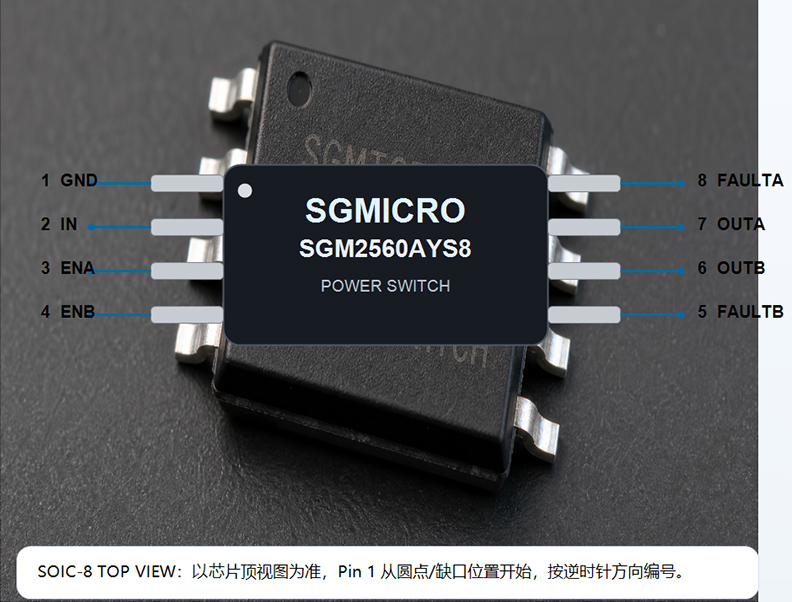

| S8 | SOIC-8封装。 |
| G | Green环保标识。 |
| /TR | 卷带包装。 |
结论 该型号可理解为：SGM2560 A版本，Y温度等级，SOIC-8封装，绿色环保，卷带供货。
案例2：SGM2560AYTDB8G/TR
SGM2560 A Y TDB8 G /TR
| SGM2560 | 产品系列。 |
|---|---|
| A | A版本或功能配置。 |
| Y | 温度等级。 |
| TDB8 | TDFN-3×3-8L封装。 |
| G | Green环保标识。 |
| /TR | 卷带包装。 |
结论 与 SGM2560AYS8G/TR 相比，该型号主要区别在封装：一个是 SOIC-8，一个是 TDFN-3×3-8L，PCB footprint 不同，不能直接替换。
案例3：SGM2560BYS8G/TR
SGM2560 B Y S8 G /TR
该型号与 SGM2560AYS8G/TR 的主要差异在 A/B 版本代码。两者封装、温度等级和包装方式相同，但功能配置可能不同，因此不能仅凭外形判断兼容。
结论 A/B版本差异必须查阅 datasheet 的真值表、功能描述或订购信息。
案例4：SGM2560BYTDB8G/TR
SGM2560 B Y TDB8 G /TR
该型号表示 SGM2560 B版本，Y温度等级，TDFN-3×3-8L封装，Green环保，卷带包装。
结论 若与 SGM2560BYS8G/TR 比较，核心差异是封装形式不同。
八、选型与替代注意事项
- 不能只看产品系列号：
SGM2560相同并不代表完全可替代，还要确认版本、封装、温度等级和包装方式。 - A/B/C版本要谨慎：版本代码可能涉及使能极性、限流阈值、输出状态或内部配置，必须查 datasheet。
- 封装不同不能直接替换：
S8与TDB8对应不同PCB封装库，生产替换前必须确认layout。 - 温度等级影响应用场景：工业、汽车、户外、电源类应用应重点确认最高/最低工作温度。
- 采购下单看完整订购型号：完整料号应包含封装、环保和包装信息，如
SGM2560AYS8G/TR。 - 芯片表面丝印 ≠ 订购型号：圣邦微芯片表面的丝印通常是简码（如 S2A、1A3C），与完整订购型号完全不同。如需确认丝印对应物料，必须查阅数据手册中的“Marking Ination”表格。
九、快速查表（一图看懂命名规则）
| 字段 | 位置/示例 | 含义 |
|---|---|---|
| 品牌前缀 | SGM | 圣邦微 |
| 产品系列 | 2560、2019、8621 | 对应具体功能（LDO、运放、开关等） |
| 版本/选项 | A/B/C 或 -ADJ/-3.3 | 功能配置或输出电压选项 |
| 温度等级 | Y、X、T、G、Z | 工作温度范围 |
| 封装代码 | S8、N5、TDB8、MS8 | 封装类型 + 引脚数 |
| 环保标识 | G（尾部） | Green / RoHS |
| 包装方式 | /TR | 卷带包装 |
📌 示例：SGM2019-3.3YN5G/TR → LDO，固定3.3V，Y温度等级，SOT-23-5封装，绿色环保，卷带包装。
十、常见问题 FAQ
Q1：圣邦微芯片型号中的 Y 一定是 -40℃ 至 +85℃ 吗？
不一定。Y通常表示常见工业温度等级，但官方范围可能包括 -40℃至+85℃、-20℃至+85℃、0℃至+85℃或 -40℃至+90℃。实际温度范围应以具体型号 datasheet 为准。
Q2：SGM2560AYS8G/TR 和 SGM2560AYTDB8G/TR 可以互换吗？
功能系列和版本相同，但封装不同：S8 是 SOIC-8，TDB8 是 TDFN-3×3-8L。PCB封装不同，通常不能直接焊接替换。
Q3：型号末尾的 G 和温度代码 G 是同一个意思吗？
不是。温度代码 G 通常出现在封装代码之前，表示 -40℃至+105℃；尾部靠近 /TR 的 G 通常表示 Green 环保标识。
Q4：圣邦微型号中的 /TR 是否必须保留？
如果用于采购、报价或BOM，应保留完整订购型号。/TR 表示卷带包装，会影响交付形态和生产适配。
Q5：芯片表面的丝印和订购型号不一样，怎么确认？
这是正常现象。圣邦微芯片表面丝印为简码（如“S2A”），需要根据数据手册中的“Marking Ination”表格反查完整型号。不可仅凭丝印直接替代。
十一、结论
圣邦微 SGMICRO 芯片命名规则的核心在于识别 产品系列、版本/功能选项、温度等级、封装代码、Green环保标识和包装方式。掌握这些字段后，可以更高效地完成芯片选型、BOM核对、封装确认和采购沟通。
不过，型号规则只能作为快速判断依据。对于量产替代、成本优化、库存替换或国产化替代项目，仍应结合 datasheet、官方产品页面、样品验证和电气参数测试进行最终确认。
