SGM41299C 3A TEC驱动芯片应用：光模块温控、热平衡与PID补偿

快速结论：SGM41299C面向需要双向加热、制冷和高稳定度控温的TEC系统。要让光电器件、激光器或探测器稳定在目标温度，关键不是简单提高TEC电流，而是依次解决三件事：热端必须排得出热量；TEC必须工作在“电流增加、有效制冷增强”的单调区；NTC采样、误差放大器、功率级和热对象组成的闭环必须具有足够的增益与相位裕度。任何一项不成立，都可能出现慢响应、低频振荡，甚至越制冷越升温。

一、SGM41299C在TEC温控系统中承担什么任务

SGM41299C把温度检测、误差放大和双向TEC功率驱动集中在一颗器件内。器件包含2.5V参考源、两个零漂移轨到轨斩波放大器以及差分输出功率级：第一级放大器可完成NTC或RTD信号调理；第二级用于比较实测温度与设定值，并配置环路补偿；功率级则向TEC提供正、反向电流，以完成制冷和加热。

其差分驱动由线性臂和高频PWM开关臂协同工作。温差较大时，PWM臂承担主要能量转换；接近设定点时，线性通道参与精细调节。开关输出经LC滤波后连接TEC，可降低大幅开关纹波对温度控制和敏感模拟电路的影响。

根据官方应用指南，SGM41299C还提供TEC电压、电流监测，支持加热与制冷方向分别设置电压或电流限制；无需外置电流检测电阻。PWM典型开关频率为2.0MHz，支持NTC或RTD温度传感器，并提供温度锁定指示。封装为TQFN-6×6-36L，标称工作温度范围为-40℃至+125℃。具体电气限值仍应以最新数据手册为准。

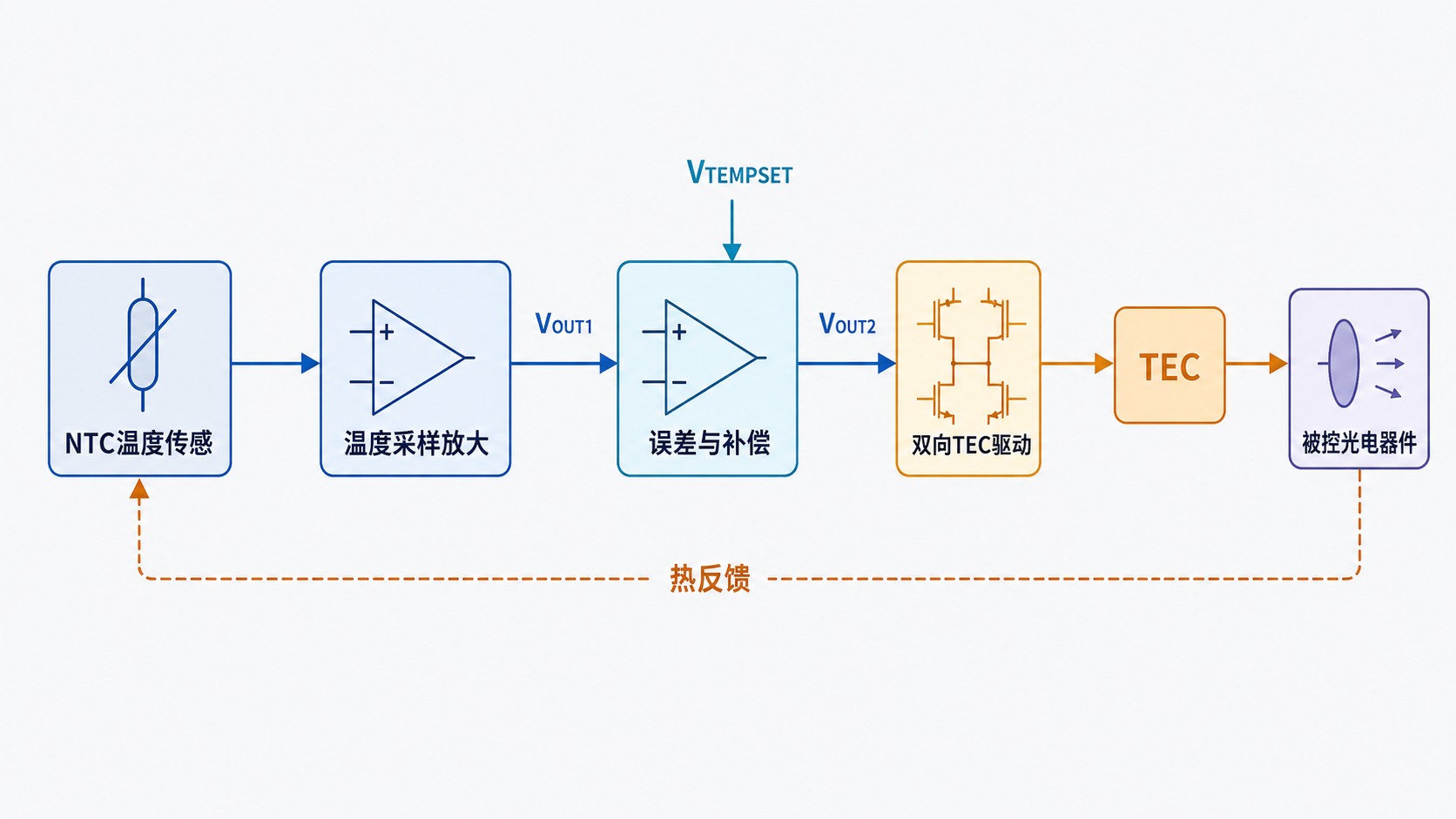

系统信号链

1. 温度变化使NTC阻值改变；
2. 传感放大器把阻值变化转换成电压VOUT1；
3. 误差放大器比较VOUT1与温度设定电压VTEMPSET；
4. 补偿网络输出VOUT2，控制TEC功率级的方向和幅度；
5. TEC搬运热量，使被控对象回到设定温度。

在采用NTC且按官方示例连接时，温度升高会使NTC阻值下降，VOUT1随之升高。若当前工作模式为制冷，误差增大应推动制冷功率上升，最终使被控对象温度下降。调试时应首先验证这条因果链的方向；极性一旦接反，任何补偿参数都无法挽救闭环。

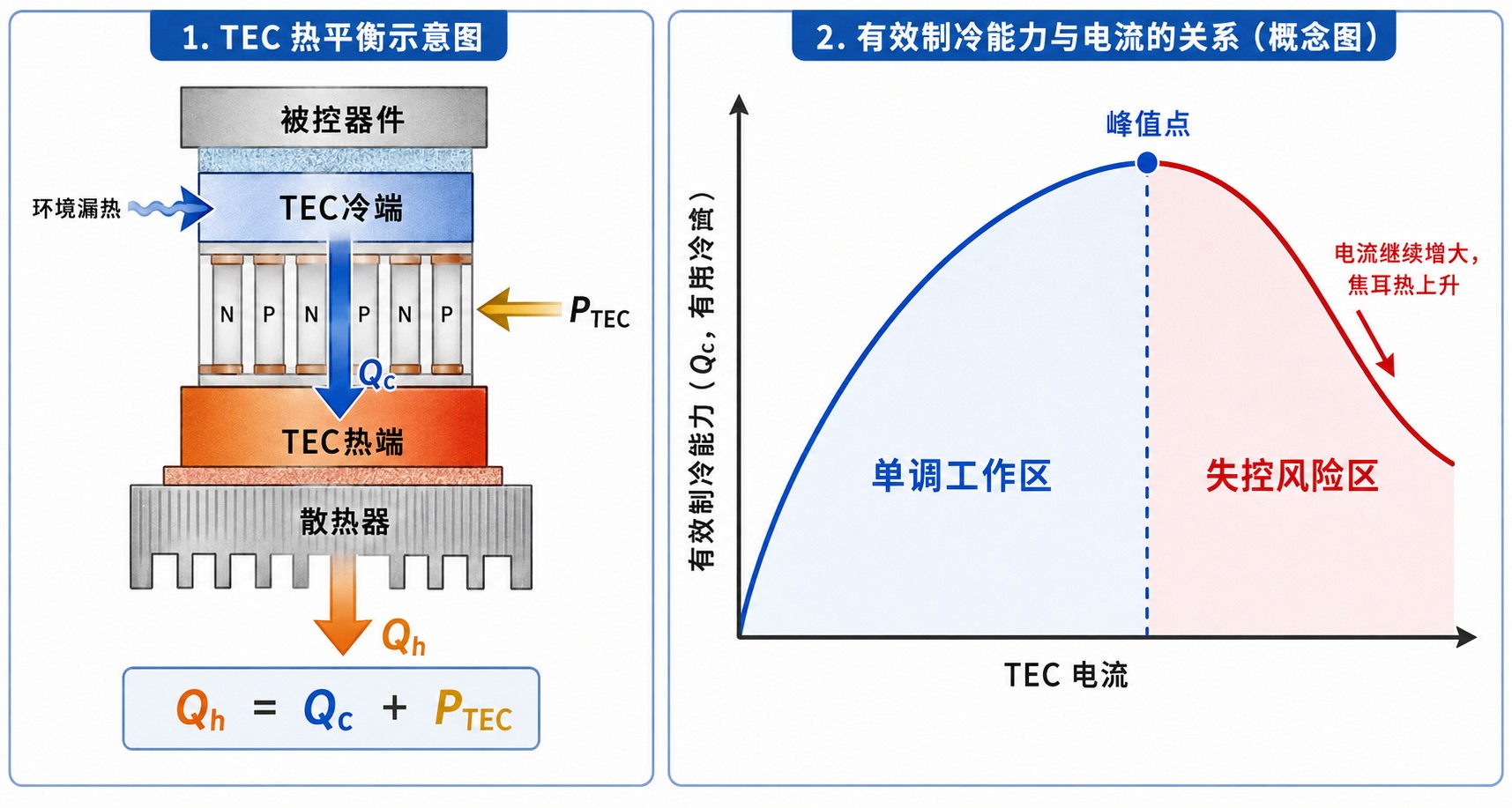

二、闭环稳定之前，先完成热平衡预算

环路补偿只能改变动态响应，不能弥补散热能力不足。TEC的热端需要排出的热量不仅包括从冷端搬运来的热量，还包括TEC自身消耗的电功率。工程上可用下式建立热预算：

其中，Qc是冷端搬运的热量，PTEC是TEC输入电功率，Qh是热端必须交给散热器的总热量。稳态时，热端散热能力至少要覆盖Qh；设计值还应考虑环境温度、界面热阻、风量衰减和器件老化后的余量。

热结构必须同时满足的条件

• 冷端有效吸热能力大于被控器件发热与保温结构漏热之和；
• TEC主动搬运热量应明显高于冷热端温差造成的反向热传导；
• 热端到环境的总散热能力应覆盖“被搬运热量+TEC电损耗”；
• NTC与被控器件之间的热耦合应足够紧密，传感器不能主要感受到功率器件或环境温度；
• 冷板、TEC、热沉之间的接触热阻要可重复，装配压力和导热材料不能只在样机阶段有效。

如果系统在恒定负载下能够稳定，但光器件功耗发生阶跃后不能重新收敛，优先检查热端温升、散热余量和传感器位置。只有热结构确认仍有余量，才应降低补偿网络的动态增益。

三、为什么TEC电流不是越大越好

TEC的有用热泵效应近似随电流增加，而内部焦耳热按电流平方增长。低电流区增加驱动通常会增强制冷；超过特定工作点后，额外焦耳热会抵消热泵收益，继续加电流可能让温差不再增加，甚至出现制冷能力下降。

这意味着闭环必须工作在单调区：控制量增加时，传感器测得的温度变化方向必须始终正确。若记录到TEC电流上升、冷端温度却同时上升，应立即把它视为热失控或极性错误，而不是继续提高环路增益。

冷却和加热限流应分开设定

制冷与加热的安全边界通常不同。制冷电流上限应由TEC峰值轨迹、热端散热能力和目标温差共同决定；加热方向则要同时考虑被控器件的最高结温、封装温度梯度和升温速率。SGM41299C支持两个方向独立限制，为非对称热系统保留了工程空间。

四、NTC采样电路决定温度增益和噪声底

按官方示例连接，NTC采样放大器的输出可写成：

式中RTH为NTC阻值，RX用于设定传感支路的工作区，RFB是反馈电阻，R与前端偏置有关。因为NTC温度升高时RTH下降，所以1/(RX+RTH)增大，VOUT1随温度单调上升。

• RFB越大，温度到电压的增益通常越高，分辨率提高，但噪声、偏置误差和闭环增益也会被放大；
• RX会改变工作点与局部斜率，应围绕目标温区而不是NTC全温区优化；
• 设定温度不是直接写入摄氏度，而是使目标温度对应的VOUT1与VTEMPSET相等。

NTC阻值存在B值误差、自热、焊接应力和批次偏差。量产设计应至少在目标温度附近做两点或三点标定，并验证NTC激励电流不会造成可见自热。若需要更宽温区的线性度，可使用查表或数字控制器校准，但模拟环路的极性和稳定性仍要单独成立。

五、把被控对象与补偿器分开建模

为了避免符号混淆，本文把TEC、热结构、被控器件和传感链合并为被控对象Gp(s)，把误差放大器及其RC网络记为补偿器Gc(s)。完整开环为：

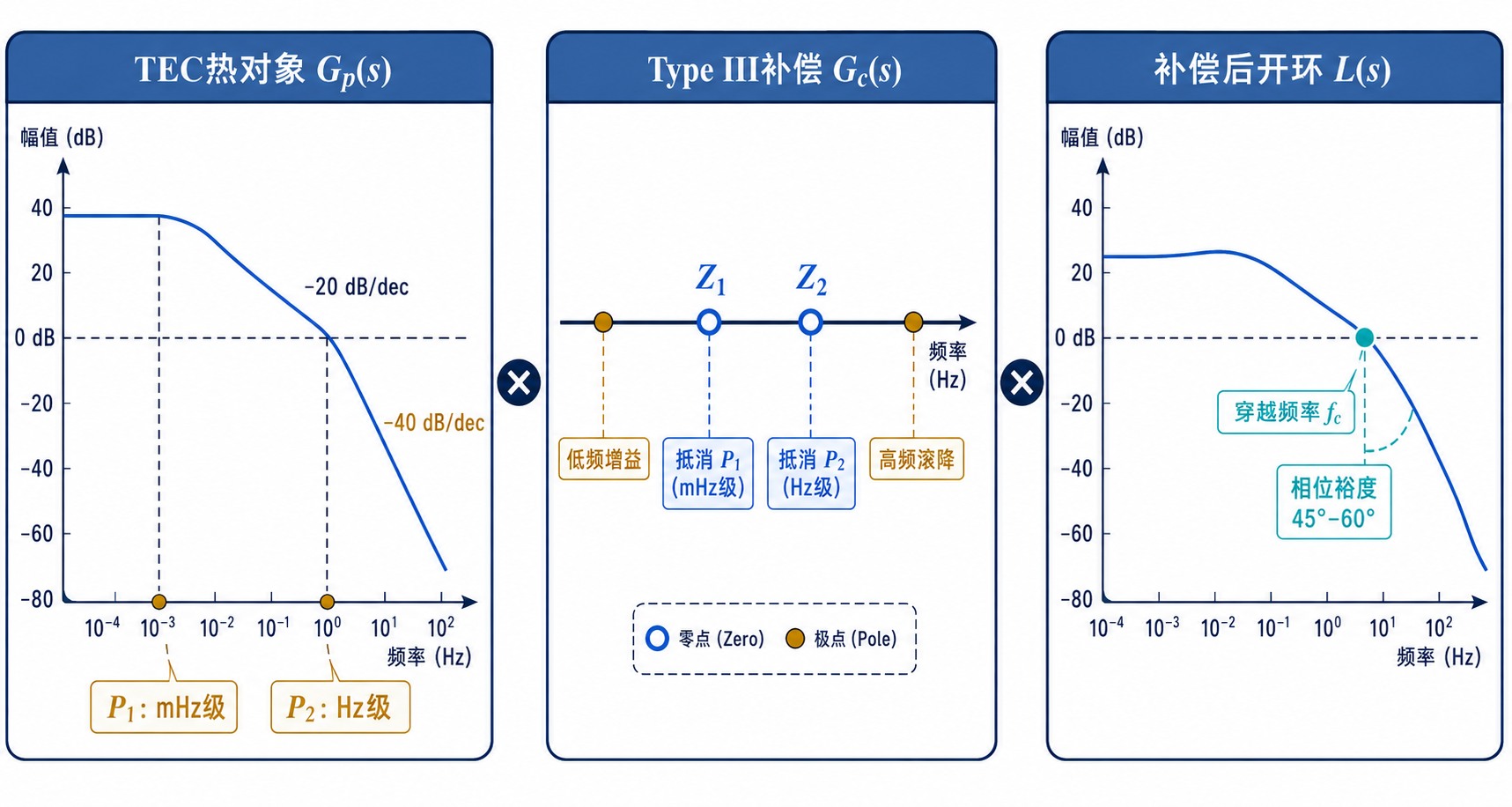

TEC热系统往往包含一个毫赫兹级慢极点和一个赫兹级较快极点。增益提高后，两个极点可能同时落入控制带宽，使幅频曲线提前接近-40dB/dec，相位裕度快速下降。其表现通常不是高频啸叫，而是几秒到几分钟尺度的低频温度摆动。

Type III补偿为什么适合双极点热对象

Type III网络最多提供两个零点和三个极点，可用两个零点减弱热对象双极点的影响，用低频主极点提高直流增益、减小稳态误差，再用接近穿越频率的高频极点约束噪声与相位。目标不是把带宽做得越高越好，而是让穿越频率前只保留一个主要斜率，并获得可验证的稳定裕度。

设计时可让fz1、fz2靠近Gp(s)的两个主要热极点；把fp1放在目标穿越频率到其十倍附近；fp2用于更高频滚降。常见目标相位裕度为45°至60°，但最终应以整机Bode测试、阶跃响应和全温工况为准。

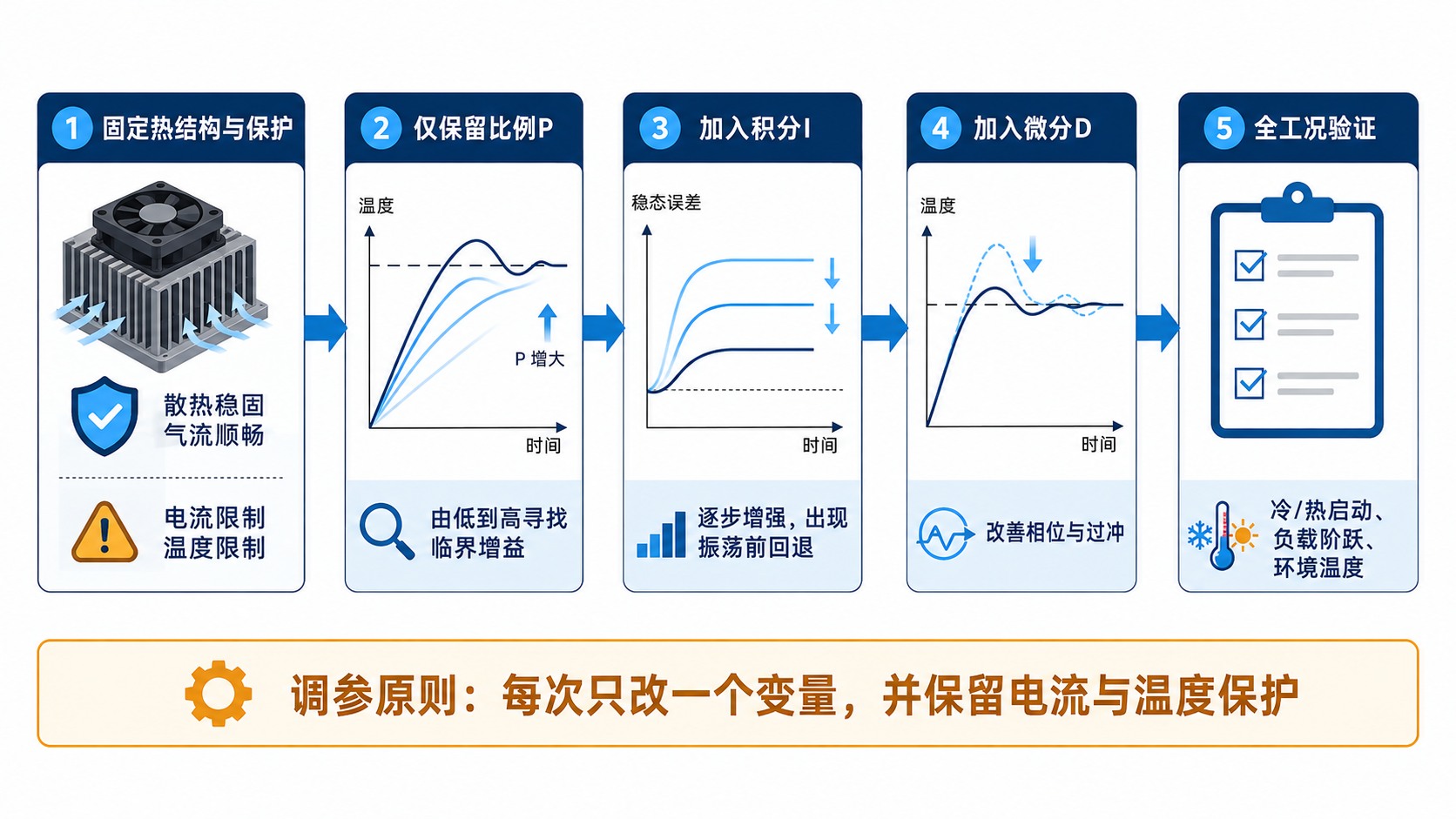

六、没有精确热模型时，怎样安全整定环路

热对象极点难以直接测准，工程上可以使用分阶段临界法，但每一步都要设置TEC电流、热端温度和被控器件温度保护，不能在无人监控状态下寻找振荡边界。

第一步：固定热结构与安全限制

先确定散热器、风道、导热界面、TEC型号和NTC位置。设定保守的冷却/加热电流限制、TEC电压限制、热端过温阈值和被控器件温度窗口。热结构发生变化后，原有补偿参数不能直接视为仍然有效。

第二步：只保留比例通道

断开微分支路，并把积分支路置为不产生积分作用的状态。从较低比例增益开始，施加小幅温度或功耗阶跃，逐步增大比例增益，直到OUT2或温度曲线出现持续、轻微的临界振荡。生产起始值应明显低于临界增益；官方指南给出的经验起点是临界比例的一半，并通常保持RP/RI小于1。

第三步：逐步加入积分

积分用于压低稳态误差，但会增加低频相位滞后。每次只改变一个参数，等待足够长的热稳定时间，记录峰值温差、调节时间和OUT2波形。

第四步：加入微分/超前作用

微分支路主要用于改善相位和抑制过冲。CD应显著小于CI并从弱作用开始。若加入后出现噪声放大或振荡，可减小CD，或接入RD限制高频增益。反馈端的小电容CF可用于抑制高频噪声，但过大也会降低带宽。

第五步：用完整工况验证

至少测试冷启动、热启动、环境温度上下限、最低与最高光器件功耗、设定温度阶跃、输入电源扰动、风扇性能下降、NTC开路/短路以及TEC接反。记录上升时间、超调量、稳态误差、相位裕度、TEC电流、热端温度和恢复时间。

七、PCB与热布局决定最终控温精度

功率回路

开关回路布局验收点

• PWM开关节点、功率MOSFET、LC滤波器和回流路径应短而紧凑；
• 不要让SW铜皮或电感下方的高dv/dt区域穿过NTC、VREF、IN1/IN2等敏感走线；
• TEC电压和电流监测线应采用独立、干净的取样路径，避免与大电流铜皮共享压降；
• 功率地与模拟地按器件推荐方式汇接，防止开关回流调制温度采样基准。

温度传感与机械结构

热耦合与采样布局验收点

• NTC应靠近真正需要控温的光电结或封装热源，而不是靠近TEC热端；
• 传感器、被控器件与TEC冷板之间应缩短热路径并减少空气间隙；
• 热端铜块、散热器和外壳的热阻要按最差环境温度计算；
• NTC走线宜成对、远离开关节点，并预留OUT1、OUT2、ITEC、VTEC和温度锁定测试点。

八、常见异常与定位顺序

九、SGM41299C适合哪些设计

SGM41299C适合需要双向TEC电流、模拟自主闭环、低漂移温度采样、加热/制冷独立限制以及电压电流监测的光电温控系统，例如激光器、光模块、精密探测器和需要恒温工作的传感单元。

如果系统只需单向加热、功率很低且温度精度要求一般，简单加热驱动可能更经济；如果需要复杂温度曲线、多点传感、自适应控制或远程标定，可让数字控制器参与设定和监控，但仍需遵守热平衡、单调区与环路稳定三条基本规则。

十、SGM41299C温控计算与保护监控核心C代码

SGM41299C本身采用模拟闭环控制，补偿参数、温度设定和TEC限值主要由外围阻容及引脚电平决定，因此没有通用的寄存器初始化程序。下面的C代码用于外部MCU或上位机完成NTC换算、VOUT1校核、Type III零极点计算和安全监控；检测到故障后，产品程序必须通过实际硬件使能路径关闭TEC。

#include
#include
#include

#define SGM_PI 3.14159265358979323846f

typedef enum {
    SGM_FAULT_NONE             = 0u,
    SGM_FAULT_NTC_SHORT        = 1u << 0,
    SGM_FAULT_NTC_OPEN         = 1u << 1,
    SGM_FAULT_HOT_SIDE_OT      = 1u << 2,
    SGM_FAULT_COLD_RANGE       = 1u << 3,
    SGM_FAULT_COOLING_INEFFECT = 1u << 4
} SgmFault;

/* 上拉电阻接VEXC、NTC接地时的阻值换算。 */
float sgm_ntc_resistance_pullup(float vadc, float vexc, float r_pullup)
{
    if (vexc <= 0.0f || r_pullup <= 0.0f ||
        vadc <= 0.0f || vadc >= vexc) {
        return NAN;
    }
    return r_pullup * vadc / (vexc - vadc);
}

/* Beta模型只适合目标温区附近；宽温区量产建议使用标定表。 */
float sgm_ntc_temperature_beta_c(float r_ntc, float r0,
                                 float beta, float t0_c)
{
    float t0_k = t0_c + 273.15f;
    float inv_t;

    if (r_ntc <= 0.0f || r0 <= 0.0f || beta <= 0.0f || t0_k <= 0.0f) {
        return NAN;
    }
    inv_t = 1.0f / t0_k + logf(r_ntc / r0) / beta;
    return inv_t > 0.0f ? 1.0f / inv_t - 273.15f : NAN;
}

/* 官方示例温度采样电路的VOUT1计算。 */
float sgm41299c_vout1(float vref, float rfb, float rbias,
                      float rx, float r_ntc)
{
    float k;

    if (vref <= 0.0f || rfb <= 0.0f || rbias <= 0.0f ||
        rx < 0.0f || r_ntc <= 0.0f) {
        return NAN;
    }
    k = 1.0f / rfb - 1.0f / rbias + 1.0f / (rx + r_ntc);
    return 0.5f * vref * rfb * k;
}

typedef struct {
    float fp0_hz, fp1_hz, fp2_hz;
    float fz1_hz, fz2_hz;
} SgmType3Frequencies;

/* R单位为Ω，C单位为F，结果单位为Hz。 */
bool sgm41299c_type3_frequencies(float r1, float r2, float r3,
                                 float c1, float c2, float c3,
                                 SgmType3Frequencies *f)
{
    if (f == 0 || r1 <= 0.0f || r2 <= 0.0f || r3 <= 0.0f ||
        c1 <= 0.0f || c2 <= 0.0f || c3 <= 0.0f) {
        return false;
    }
    f->fp0_hz = 1.0f / (2.0f * SGM_PI * r1 * c1);
    f->fp1_hz = 1.0f / (2.0f * SGM_PI * r3 * c2);
    f->fp2_hz = 1.0f / (2.0f * SGM_PI * r2 * c3);
    f->fz1_hz = 1.0f / (2.0f * SGM_PI * c2 * (r1 + r3));
    f->fz2_hz = 1.0f / (2.0f * SGM_PI * r2 * c1);
    return true;
}

/* 保护逻辑核心：建议每10ms至100ms调用一次。 */
uint32_t sgm_thermal_guard(bool cooling_command,
                           float cold_c, float hot_c,
                           float cold_rise_c_per_s,
                           float tec_current_a,
                           float ntc_adc_ratio)
{
    uint32_t faults = SGM_FAULT_NONE;

    if (ntc_adc_ratio <= 0.01f) faults |= SGM_FAULT_NTC_SHORT;
    if (ntc_adc_ratio >= 0.99f) faults |= SGM_FAULT_NTC_OPEN;
    if (hot_c >= 80.0f) faults |= SGM_FAULT_HOT_SIDE_OT;
    if (cold_c < -40.0f || cold_c > 85.0f) faults |= SGM_FAULT_COLD_RANGE;

    if (cooling_command && fabsf(tec_current_a) >= 0.10f &&
        cold_rise_c_per_s > 0.20f) {
        faults |= SGM_FAULT_COOLING_INEFFECT;
    }

    return faults; /* 非零时关闭TEC；阈值必须按实际产品重新标定。 */
}

十一、常见问题FAQ

结语

SGM41299C把低漂移温度检测、误差放大和双向TEC驱动集成在一起，但高质量控温仍取决于系统设计。可靠的工程顺序是：先核算热端散热和冷端负载，再限定TEC单调工作区，随后确定NTC增益与闭环极性，最后通过Type III零极点配置和分阶段整定获得稳定裕度。

霏帆科技可围绕SGM41299C提供器件选型、样品与应用配套咨询；量产参数应结合实际TEC、热结构、目标温区和圣邦微最新数据手册共同确认。访问霏帆科技官网了解更多产品与技术支持信息。
