一、产品核心定位与技术架构深度解析

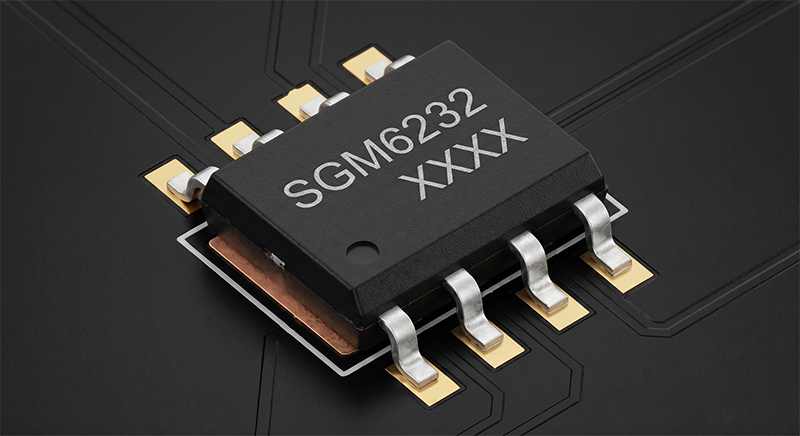

SGM6232是圣邦微电子（SGMICRO）推出的一款采用电流模式非同步降压型拓扑结构的DC/DC调压器，该器件高度集成化的设计方案显著简化了电源工程师的PCB布局复杂度。SGM6232的输入电压范围覆盖4.5V至38V，在输入电压不超过28V条件下可提供2A连续输出电流，峰值效率达到91%，开关频率固定为385kHz。这种设计不仅降低了BOM成本，更关键的是消除了外部功率器件布局不当带来的EMI干扰问题，这对于工业现场环境中的应用尤为重要。

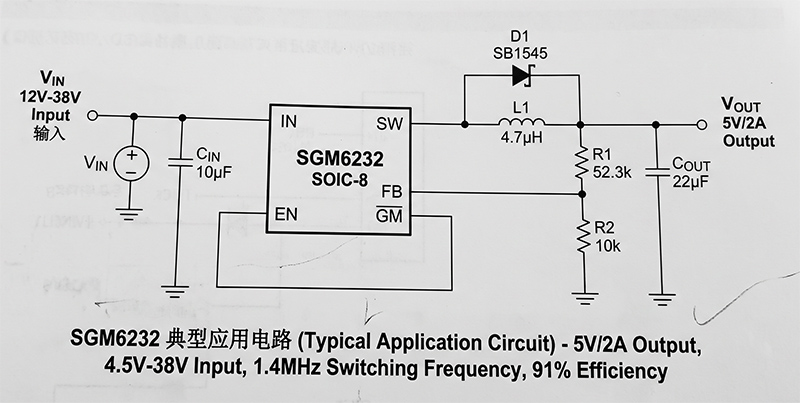

图1：SGM6232典型应用电路图 - 5V/2A输出完整原理图
二、完整技术规格参数与选型对照表
| 参数项目 | 规格数值 | 测试条件 |
|---|---|---|
| 输入电压范围 | 4.5V ~ 38V | 绝对最大值40V |
| 输出电压范围 | 0.8V ~ 32V | 可调输出配置 |
| 输出电流能力 | 2A | VIN ≤ 28V |
| 峰值转换效率 | 91% | 典型测试条件 |
| 开关频率 | 385kHz | 固定频率振荡 |
| 关断静态电流 | <18μA | 最大值规格 |
| 内部功率MOSFET | 100mΩ | 典型导通电阻 |
| 工作温度范围 | -40℃ ~ +85℃ | 结温范围 |
| 反馈参考电压 | 0.8V ±2% | 高精度 |
| 封装类型 | SOIC-8(EP) | 外露焊盘散热 |
三、四重保护机制与系统可靠性设计
在工业应用场景中，电源系统的可靠性直接关系到整个设备的运行稳定性。SGM6232内置了完善的四重保护机制，确保在各种异常工作条件下设备的安全运行。
核心保护功能详解
1. 周期轮询限流检测（Cycle-by-cycle current limiting）
该机制能够在每个开关周期内实时监测电感电流，当检测到过流状态时立即关闭功率管，防止磁芯饱和造成的器件损坏。这种保护机制相比打嗝模式在高瞬态电流场景下响应速度更快，适合于电机启动、继电器驱动等瞬态大电流负载的供电场景。
2. 过热保护（Thermal Shutdown）
当芯片结温超过150°C安全阈值时自动关闭输出，防止因过热导致的永久性损坏，并在温度下降后自动恢复工作。
3. 软启动功能（Soft-start）
内部软启动电路通过限制输出电压的上升斜率（典型4ms），将启动时的输入电流峰值控制在安全范围内，避免多负载同时上电造成的输入电源电压跌落。
4. 欠压锁定（UVLO）
当输入电压低于4.2V阈值时，电源模块停止开关工作，避免后级电路在异常电压下工作造成损坏。

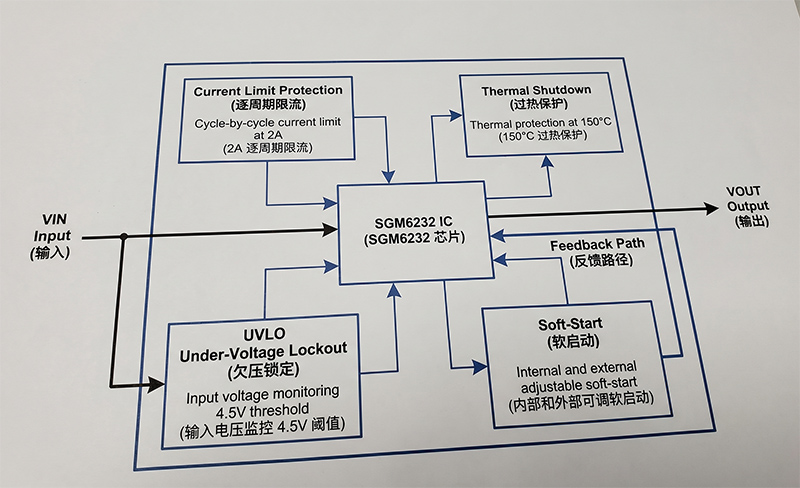

图2：SGM6232四重保护功能框图 - 限流保护、过热保护、欠压锁定、软启动
| 保护类型 | 阈值参数 | 响应时间 | 恢复方式 |
|---|---|---|---|
| 电流限制 | 峰值电流3A | <1μs | 自动恢复 |
| 热关断 | 150°C | <1ms | 温度下降自恢复 |
| 欠压锁定 | 4.2V | <10μs | 电压回升自动恢复 |
| 软启动时间 | 4ms典型 | 启动时 | 一次性 |
四、典型应用电路设计与外围器件选型
4.1 5V/2A输出典型电路配置
针对5V/2A输出这一最常见的应用场景，圣邦微官方推荐的外围器件配置方案经过了充分的工程验证。以下为推荐元器件参数表：
| 元件名称 | 推荐参数 | 材质要求 | 选型要点 |
|---|---|---|---|
| 输入电容 Cin | 10μF / 25V | X5R或X7R陶瓷 | 靠近VIN引脚放置 |
| 输出电容 Cout | 22μF / 10V | X5R或X7R陶瓷 | 低ESR类型 |
| 电感 L1 | 22μH | 屏蔽式功率电感 | 饱和电流>3A |
| 反馈电阻 R1 | 52.3kΩ | 1%精度薄膜 | Layout后验证 |
| 反馈电阻 R2 | 10kΩ | 1%精度薄膜 | 决定输出电压 |
| 续流二极管 D1 | 肖特基40V/3A | 低压降类型 | 反向恢复时间<50ns |
| 自举电容 Boot | 0.1μF / 25V | 陶瓷电容 | 靠近BOOT引脚 |
4.2 输出电压调节公式与计算方法
输出电压通过反馈电阻网络调节，核心计算公式为：
4.3 PCB布局设计要点与注意事项
- 在Exposed Pad（裸露焊盘）上放置多个散热过孔（建议≥6个），提高散热效率
- 散热过孔应连接至顶层、底层及内电层的地平面，形成完整热传导路径
- 原理图和PCB设计中，裸焊盘必须接地，否则热阻大幅增加
- 输入电容应紧靠芯片VIN引脚放置，缩短高频电流通路环路
- SW节点应避免在该节点下方铺设敏感信号线，减少EMI辐射
- 反馈电阻应靠近FB引脚放置，避免受到开关节点干扰

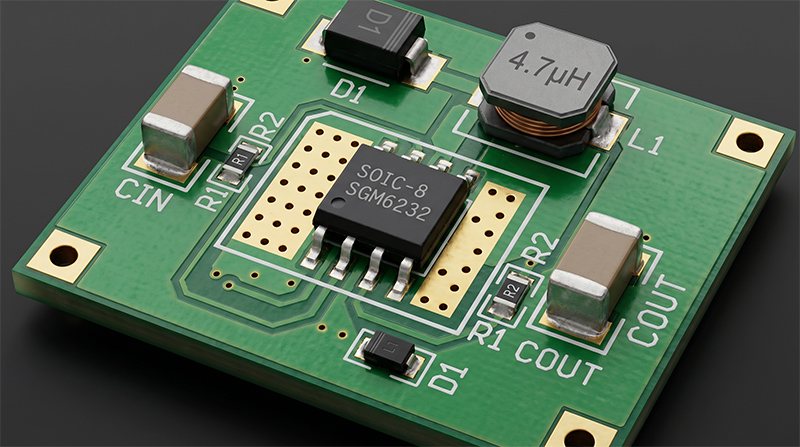

图3：SGM6232 PCB布局示意图 - 关键信号走线与散热过孔布局
五、目标应用领域与行业解决方案
5.1 汽车电子领域应用
SGM6232能够适应-40℃至+85℃的宽温度工作范围，可用于行车记录仪、车载充电器等后装市场产品。其38V的输入电压耐受能力使其能够承受抛负载（Load Dump）等汽车电气系统中的瞬态高压冲击。在汽车级应用中，需要注意输入端的TVS保护设计以应对ISO 7637-2标准的脉冲测试要求。
5.2 工业自动化控制应用
宽输入电压范围和高效散热的特性使其能够胜任工厂自动化生产线的分布式供电系统设计。385kHz的开关频率使得外部电感可以选择更小的封装尺寸（相对于150kHz方案可减少约40%体积），这对于空间受限的工业控制模块设计尤为重要。在PLC模块供电中，建议配合光耦隔离实现多路电源的时序控制。
5.3 医疗器械应用
高可靠性的设计理念使其能够胜任便携式呼吸机、医疗监护设备等对电源稳定性要求严苛的应用场景。完善的保护机制确保在医疗设备出现异常状态时能够安全关机，符合IEC 60601-1对医疗电气设备的基本安全要求。
典型应用产品清单
- 行车记录仪：宽电压输入，持久稳定供电，支持24V卡车电源
- 车载充电器：支持12V/24V双电压系统，高效率降低温升
- 便携式呼吸机：医疗级可靠性设计，满足YY 0505 EMC要求
- 电能质量分析仪：精密测量电源支持，低纹波输出
- 工业机器人控制器：24V总线供电，3.3V/5V多轨输出
- 智能消防控制器：宽温工作范围，-40°C低温启动
六、选型对比与设计建议
6.1 与同类产品对比的核心优势
| 对比维度 | SGM6232 | 行业平均水平 | 优势说明 |
|---|---|---|---|
| 输入电压范围 | 4.5V~38V | 4.5V~28V | +36%电压范围 |
| 开关频率 | 385kHz | 150~250kHz | 电感尺寸减少40% |
| 峰值效率 | 91% | 85%~88% | +3~6%效率提升 |
| 静态电流 | <18μA | <30μA | 待机功耗降低40% |
| 封装散热 | SOIC-8(EP) | SOIC-8 | 外露焊盘散热更优 |
6.2 工程师设计自检清单
设计检查要点（选型后必查）
- 确认输入电压不超过38V（绝对最大值），考虑浪涌电压预留10%裕量
- 确认输出电流不超过2A（VIN≤28V条件），高温环境下建议降额至1.5A
- 检查散热设计：Thermal Pad必须接地且有≥6个散热过孔连接地平面
- 验证输出电容ESR是否在推荐范围内（X5R/X7R陶瓷建议22μF）
- 确认肖特基二极管反向耐压≥40V（建议留20%裕量选择50V）
- 测量满载工作时的芯片结温，确保不超过125°C（85°C环境+40°C温升）
- 检查电感饱和电流额定值，确保≥3A峰值电流
