圣邦微电源芯片SGM61235C全解析：宽电压DC-DC降压方案与设计要点

SGM61235C 是一种适时的常数 带有电子键的同步式Buck转换器 宽输入电压范围为4.5V至28V。此设备 具备3A输出电流能力,并可在 伪固定频率。它是一种易于使用的设备 电源开关和内部补偿电路 这些都集成在一个小型6针封装中, 支持低等效序列电阻(ESR)输出 电容器。典型的3.5ms软启动坡道也是 包括以尽量减少浪涌电流。 保护功能包括循环电流限制 打嗝电流保护模式,输出过压 防高温防暴时的防护和热停机 功耗。 SGM61235C 进入脉冲跳过模式(PSM) 在轻负荷运行期间提高效率。 SGM61235C 采用绿色 TSOT-23-6 提供 软件包

一、痛点与选型：工程师的“不可能三角”

在嵌入式硬件设计、电源芯片选型过程中，工程师常常面临核心难题：宽电压输入范围、大电流稳定输出、极简外围电路与小体积PCB布局，四项优势很难同时兼顾。尤其对于工业设备、白色家电这类对电源稳定性、空间利用率、整机成本都有严格要求的产品，普通降压芯片往往存在参数冗余不足、外围器件多、抗干扰能力弱等问题。

而SGM61235C圣邦微同步降压电源芯片精准解决了这一行业痛点，在宽压适配、带载能力、低功耗与极简设计之间实现均衡，是中小功率DC-DC降压场景的优质国产替代方案。

二、核心技术解析：不止于宽电压，更是深度适配

SGM61235C 支持 4.5V至28V宽输入电压范围，可完美适配行业主流的12V、24V分布式电源总线，能够有效抵御工业现场、家电设备运行过程中的电压波动与瞬时干扰。针对白色家电整流输出电压不稳、工控设备电机启停造成的电压跳变等工况，芯片可稳定输出最大 3A连续负载电流，保障后级MCU、信号采集电路、控制模块持续稳定工作。

以24V工业传感器供电场景为例，线路电压会因周边设备启停出现18V-26V区间波动，SGM61235C可全程保持5V、3.3V固定稳压输出，杜绝电压波动引发的设备复位、信号失真等故障。

在轻载待机工况下，芯片自动切换脉冲跳跃工作模式，将典型静态电流控制在 45μA；设备关机关断状态下，静态电流低至 2.5μA。极低的功耗表现，既满足能效认证标准，也能有效延长电池供电类便携设备的续航时长。

对比优势：为什么选择同步降压方案？

相较于传统外置肖特基二极管的非同步降压方案，SGM61235C内置高低侧功率MOSFET，高侧内阻62mΩ、低侧内阻32mΩ，大幅降低导通损耗。在3A满载工况下，整机转换效率相比非同步方案可提升5%-10%。同时无需外置续流二极管，精简BOM器件数量、降低物料成本，最大程度节省PCB布板空间，适配小型化设备设计需求。

三、ACOT控制逻辑：将复杂的设计“内部消化”

传统电压模式、电流模式降压芯片，需要搭配复杂的外部补偿网络才能稳定工作，不仅增加BOM成本和PCB面积，还对工程师环路调试能力有较高要求，拉长项目研发周期。SGM61235C搭载自适应恒定导通时间（ACOT）控制技术，从底层简化了电源设计难度。

该控制架构无需固定时钟信号，可根据实时输入、输出电压动态调整导通时长，稳态工作时保持 700kHz典型固定开关频率，兼顾工作稳定性与滤波难度。ACOT控制技术带来两大核心工程优势：

• 极速瞬态响应：面对负载突变、瞬时功率波动时，可快速调节开关状态，输出电压波动幅度小、恢复速度快，电源动态稳定性更强。
• 极简外围适配：芯片内部集成补偿电路与纹波注入功能，可直接适配低ESR陶瓷输出电容，无需额外配置电解电容、补偿电阻电容，大幅简化电路设计与调试流程。

整体而言，ACOT控制架构让SGM61235C无需牺牲性能，即可实现极简外围设计，降低新手工程师的设计门槛，同时保障整机电源的动态性能与稳定性。

四、硬核保护机制：为系统安全保驾护航

工业设备、长期通电的家电设备对电源的鲁棒性要求极高，短路、过压、过热、浪涌等异常工况，极易造成芯片烧毁、整机故障。圣邦微为SGM61235C集成全套成熟保护机制，覆盖设备运行全场景异常防护，大幅提升整机可靠性。

其中打嗝模式过流保护是适配工业场景的核心优势。当输出端出现持续短路、严重过载等故障时，芯片不会直接锁死停机或高频硬启动，而是关闭输出、进入休眠，间隔约7ms后自动重试恢复工作。

该机制大幅降低故障状态下的芯片功耗与发热，避免器件热损坏。区别于传统锁死保护需要断电重启复位，打嗝模式可在故障消除后自动恢复正常工作，完美适配无人值守工控设备、长期通电家电的使用场景，减少设备停机维护成本。

五、设计实战贴士：如何快速上手SGM61235C？

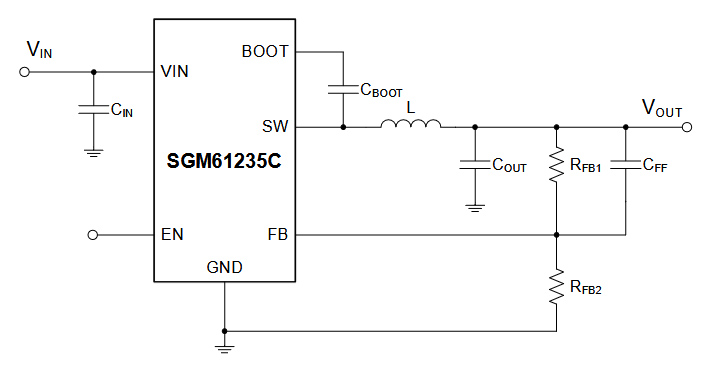

多数工程师在选型后，重点关注SGM61235C标准电路、参数计算与布板规范，基于官方数据手册，整理出可直接落地的三步快速设计流程，降低调试难度。

第一步：输入滤波设计

在芯片VIN供电引脚就近并联10μF大容量陶瓷电容与0.1μF高频去耦电容，紧贴引脚布局，有效抑制输入高频纹波、滤除电压尖峰，避免输入干扰影响芯片稳定工作。

第二步：输出电压精准设定

SGM61235C通过外置分压电阻灵活配置输出电压，官方标准计算公式如下：

式中0.594V为芯片内部基准电压典型值，R1为上端反馈电阻，R2为下端接地反馈电阻。

工程计算示例：常规5V输出设计，选用R1=51kΩ、R2=6.8kΩ，代入公式计算得：

误差范围满足绝大多数民用、工业设备需求，高精度场景可微调电阻阻值校准。

第三步：功率电感参数选型

结合芯片700kHz典型开关频率，按照行业通用设计规范，将电感纹波电流设定为最大负载电流的30%-40%。选型核心参数优先匹配饱和电流，需保证电感饱和电流大于芯片最大输出电流，避免满载、瞬态负载下电感饱和导致输出失真、效率下降。

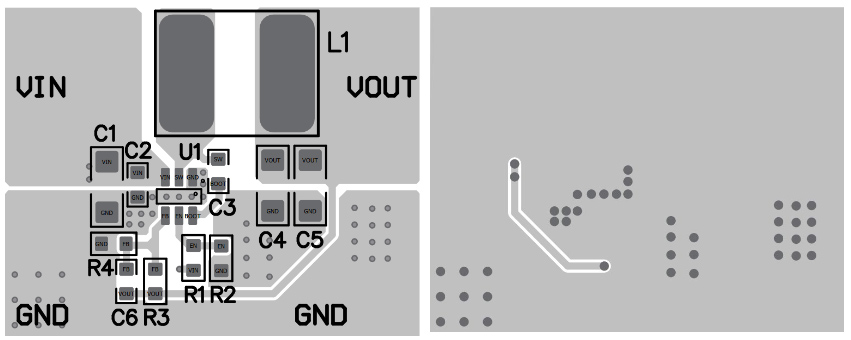

PCB布局核心要点

SGM61235C的稳定性与PCB布局高度相关，遵循以下规范可规避纹波大、干扰、异响等常见问题：

• 输入滤波电容紧贴VIN引脚与公共地，缩短电流路径，减小寄生电感与电阻。
• 开关节点走线做到短、粗、直，远离主控、信号采样等敏感模拟区域，降低开关干扰。
• 反馈分压走线独立布线，远离功率电感与开关节点，优先从输出电容末端引出，避免功率回路干扰采样精度。

六、物理设计与应用场景：紧凑封装下的广泛应用

SGM61235C采用行业通用的TSOT-23-6超小封装，集成全部功率管、保护电路与控制环路，无需复杂外围器件，极大节省PCB版面空间。配合官方配套评估板，工程师可快速完成原型验证、性能测试，有效缩短产品研发、量产周期。

典型应用领域

• 白色家电：空调、洗衣机、冰箱等家用设备主控板辅助电源
• 工业控制：工业传感器、PLC模块、电机驱动系统辅助供电
• 消费电子：数字电视、打印机、智能音响等中小功率电源场景
• 分布式电源系统：12V、24V电源总线降压至5V、3.3V常规电压轨
• 便携设备：手持检测仪器、便携式终端等电池供电设备

七、总结：化繁为简的电源管理新选择

电源管理芯片的核心价值，在于参数、性能、成本、设计难度的综合平衡。SGM61235C凭借4.5V-28V宽电压适配、3A稳定带载、低待机功耗、ACOT极速响应、全套保护机制的综合优势，解决了传统降压芯片设计繁琐、稳定性差、工况适配性弱的痛点。

对于追求高可靠性、极简设计、低成本量产的硬件工程师，圣邦微SGM61235C是12V/24V主流电源轨降压转换的优质国产方案，适配绝大多数民用与工业中小功率电源场景。如需精准参数、完整设计手册与官方设计工具，可前往圣邦微电子官网下载对应 SGM61235C数据手册。
