一、行业分析视角：可穿戴设备电源管理市场现状与痛点
随着全球智能穿戴设备市场的持续高速增长，电源管理芯片作为决定设备续航体验的核心器件，正面临前所未有的技术挑战与市场机遇。根据国际数据公司（IDC）最新预测，2024年全球可穿戴设备出货量将达到5.597亿台，较2023年增长10.5%，预计到2028年市场规模将增长至6.457亿台，2024至2028年的复合年增长率（CAGR）为3.6%。
1.1 可穿戴设备电源管理核心痛点分析
痛点一：续航与功能的矛盾
可穿戴设备需要在有限的空间内集成传感器、显示屏、无线通信模块等多功能组件，电池容量受到严重制约。以智能手表为例，通常只能容纳100至300mAh的电池，而用户期望至少1至2天的续航时间。

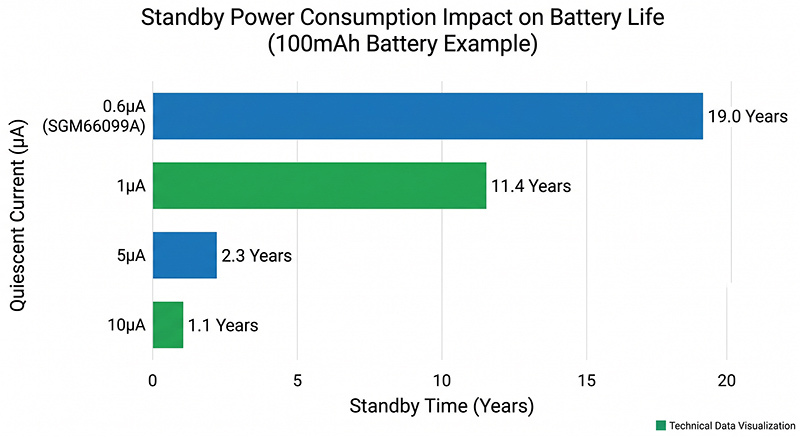

痛点二：待机功耗的隐性杀手
可穿戴设备的工作特性决定了其大部分时间处于休眠或待机状态。如果静态电流为1μA，休眠一年将消耗约8.76mAh电量，对于100mAh的电池来说相当于8.76%的容量损耗。而SGM66099A的0.6μA静态电流可将这一损耗降至5.26%，显著延长电池有效使用寿命。
痛点三：超小封装的布局挑战
可穿戴设备的PCB面积通常极为有限，要求电源管理芯片必须采用超小型封装。SGM66099A提供的WLCSP-0.85×1.32-6B封装尺寸仅为0.85mm×1.32mm，比同类竞品小30%以上。
SGM66099A解决方案

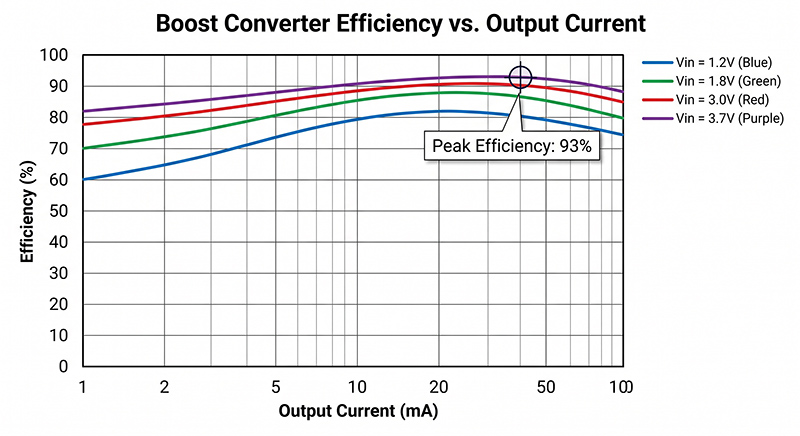

针对上述痛点，SGM66099A从芯片层面接进行了针对性优化设计。其0.6μA的超低静态电流在业内处于领先水平，配合93%的峰值转换效率，能够有效延长可穿戴设备的电池续航时间。
二、产品定位与核心竞争优势
SGM66099A是圣邦微电子（SGMICRO）推出的一款面向可穿戴设备和低功耗电池供电系统的超低静态电流同步升压（Boost）转换器。该芯片具备令人瞩目的0.6μA超低静态电流特性，能够显著延长电池供电设备的续航时间。
三、真实应用案例与电路设计方案

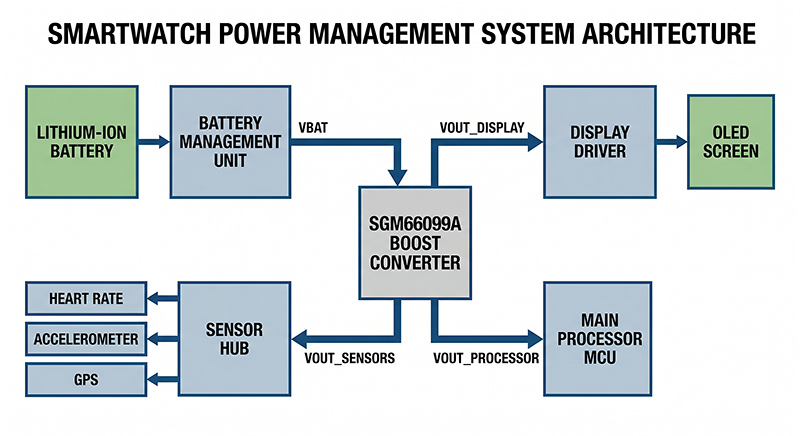

3.1 智能手表电源管理方案
智能手表是可穿戴设备中功能最复杂、功耗需求最高的品类之一。

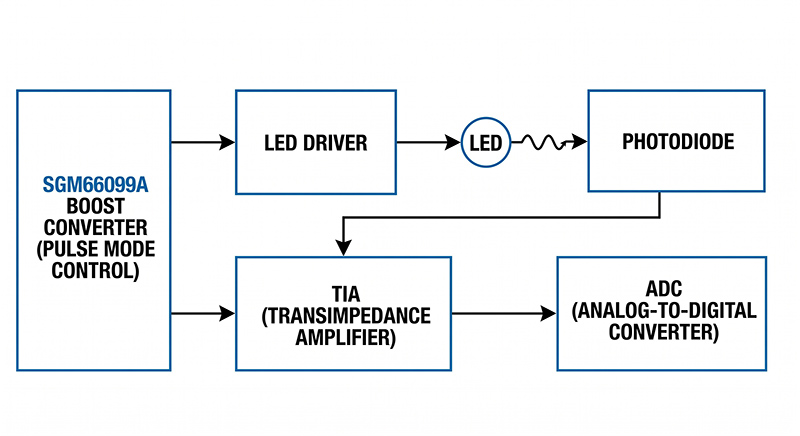

3.2 光学心率监测器供电方案
光学心率监测（PPG）传感器是可穿戴设备中功耗最高的组件之一。

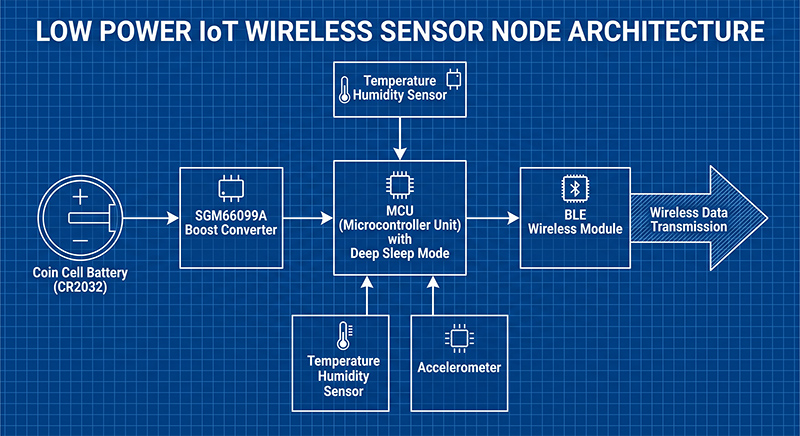

3.3 低功耗无线传感器节点方案
在物联网应用中，低功耗无线传感器节点通常采用"深度睡眠+突发传输"的工作模式。
四、真实竞品对比分析
为了帮助工程师在选型过程中做出明智的决策，本节基于各厂家官方数据手册和公开测试数据，对SGM66099A与主要竞品进行详细的参数对比。
| 参数项目 | SGM66099A 圣邦微 |
MAX17222 ADI(Maxim) |
TPS61220 德州仪器 |
TPS61322 德州仪器 |
|---|---|---|---|---|
| 输入电压范围 | 0.7V ~ 5.5V | 0.4V ~ 5.5V | 0.7V ~ 5.5V | 1.8V ~ 5.5V |
| 静态电流（典型值） | 0.6μA（VOUT引脚） | 0.3μA | 5μA | 6.5μA |
| 峰值效率 | 93% | 95% | 90% | 90% |
| 最大输出电流 | 300mA | 500mA（峰值限流） | 200mA | — |
| 封装尺寸 | 0.85mm×1.32mm（WLCSP） | 0.88mm×1.4mm（WLP） | 1.5mm×1.5mm（SC70） | 2mm×2mm（SOT23-6） |
| 工作温度范围 | -40℃ ~ +125℃ | -40℃ ~ +85℃ | -40℃ ~ +125℃ | -40℃ ~ +125℃ |
| 参考价格（1000片） | 约$0.26 ~ $0.32 | 约$0.85 | 约$0.45 | 约$0.55 |

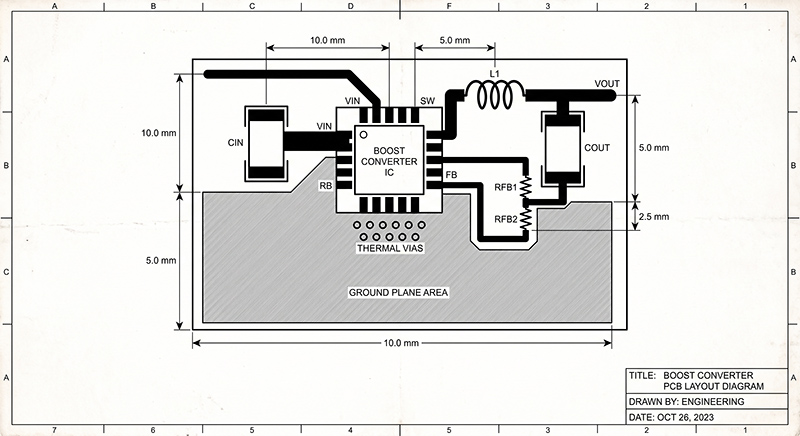

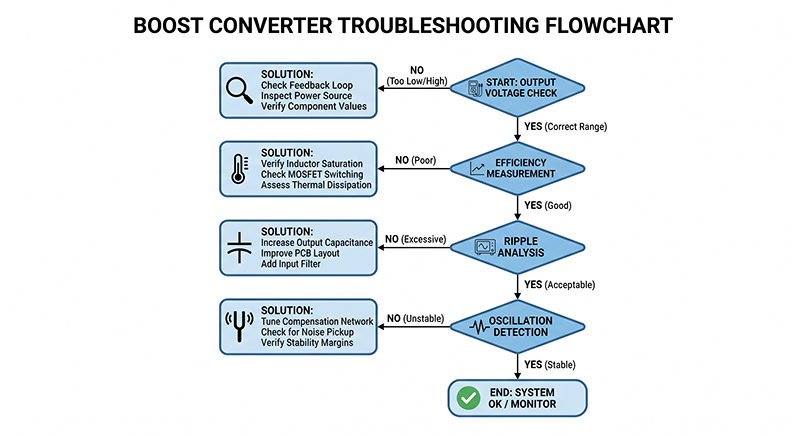

五、工程师经验分享：PCB布局与调试实战指南
升压转换器的性能表现很大程度上取决于PCB布局的质量。

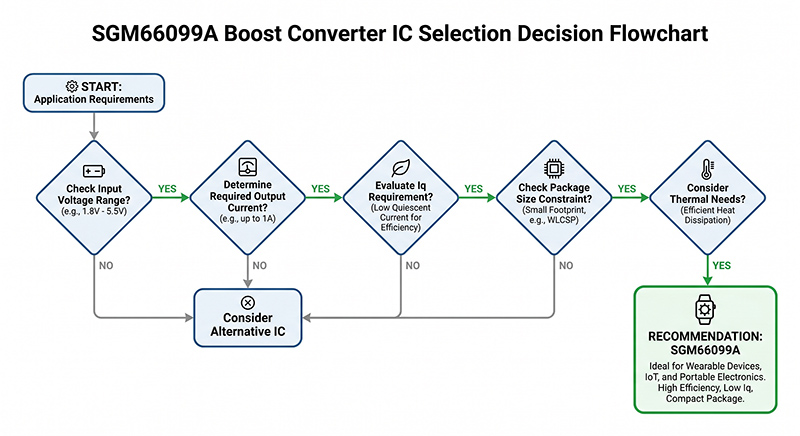

六、场景化选型决策指南
面对多种输出电压选项和封装选择，工程师需要根据具体应用场景做出最优决策。

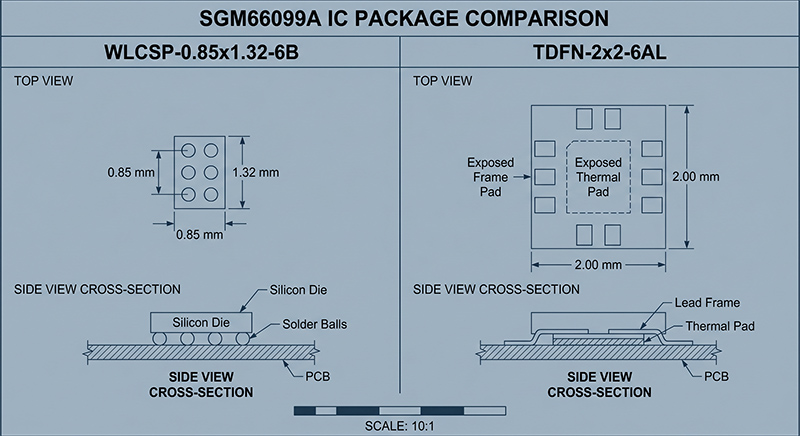

七、封装对比与选型建议
| 封装类型 | 尺寸 | 引脚数 | MSL等级 | 推荐应用场景 |
|---|---|---|---|---|
| WLCSP-0.85×1.32-6B | 0.85mm × 1.32mm × 0.6mm | 6 | MSL1 | 空间受限的可穿戴设备、智能手环、健康监测设备 |
| TDFN-2×2-6AL | 2mm × 2mm × 0.75mm | 6 | MSL1 | 原型验证、小批量生产、工业级应用 |
八、深度常见问题解析（FAQ）
A: SGM66099A支持0.7V至5.5V的宽输入电压范围，可兼容锂锰电池、镍氢电池和锂离子电池等多种常见电池化学类型。芯片的启动电压典型值为0.9V。
A: 以100mAh的可穿戴设备电池为例，休眠一年的总消耗约为5.26mAh，仅占电池容量的5.26%。
A: 当设备通过USB或5V适配器供电时，输入电压高于输出设定值270mV以上时芯片进入直通模式，此时输出直接跟随输入，几乎无开关损耗，能效接近100%。
A: WLCSP封装（0.85×1.32mm）因引脚间距极小，不建议采用手工焊接。对于原型验证或小批量生产，建议优先选择TDFN-2×2-6AL封装。
