电源设计的“隐形守护者”：如何为敏感电路挑选一颗完美的LDO？

摘要：在电子设计中，电源的纯净度决定了系统的上限。本文将深入探讨LDO（低压差线性稳压器）的核心价值，对比其与DC-DC转换器的差异，并从高PSRR、低噪声、超低功耗三个维度，为您提供一份实战级的选型指南。

一、为什么我们需要LDO？不仅仅是“降压”那么简单

在电子工程师的工具箱里，电源管理芯片主要分为两大阵营：开关电源（DC-DC）和线性稳压器（LDO）。很多初学者常问：“既然DC-DC效率高达95%以上，为什么我们还要用效率较低的LDO？”

圣邦微电源管理芯片以高精度、低功耗、高集成度为特色，覆盖以下品类：

LDO（低压差线性稳压器）：涵盖高PSRR、低噪声、超低功耗等系列，输入电压范围宽，输出电流从几十mA到3A，适用于电池供电设备、音频、射频等敏感电路。
DC-DC转换器：同步/非同步降压、升压、升降压拓扑，开关频率可调，集成MOSFET，效率最高达96%。适用于便携设备、工业电源、通信模块。

答案只有两个字：纯净。

LDO（Low Dropout Regulator）就像是一个精密的“智能水龙头”，它通过调节内部晶体管的导通程度来消耗多余的电压，从而输出稳定的电压。这种线性调节机制虽然会产生一定的热量，但它换来了DC-DC无法比拟的优势——没有高频开关噪声，输出纹波极低。对于音频、射频（RF）以及精密传感器来说，LDO就是它们赖以生存的“净土”。

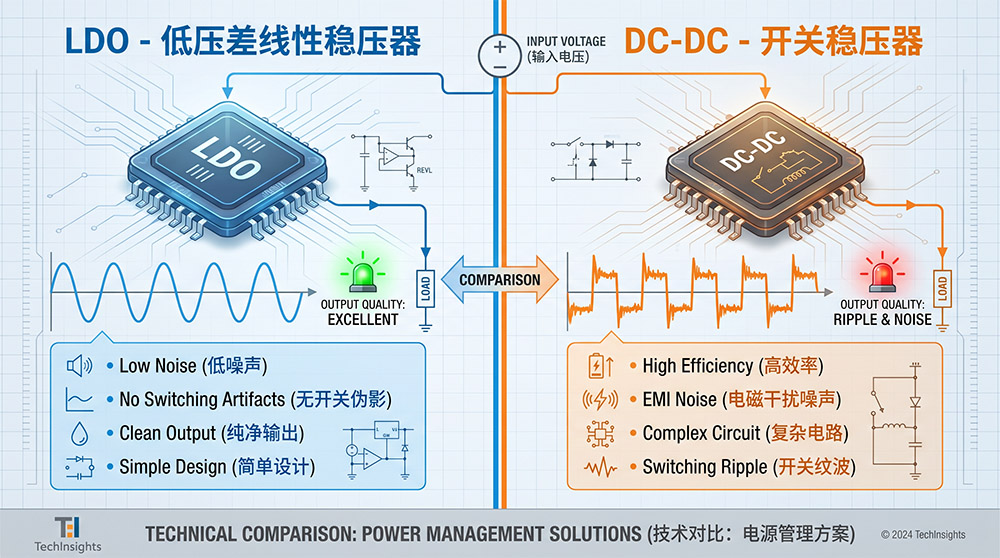

二、巅峰对决：LDO与DC-DC转换器

为了更直观地理解LDO的定位，我们将它与DC-DC转换器进行一场全方位的对比。这不仅是技术的对比，更是“效率”与“性能”的权衡。

特性维度	LDO (低压差线性稳压器)	DC-DC (开关稳压器)
转换效率	较低 (取决于压差，压差大效率低)	极高 (通常 >90%)
噪声与纹波	极低 (输出纯净，无开关噪声)	较高 (存在开关频率纹波和EMI干扰)
外围电路	极简 (通常仅需输入/输出电容)	复杂 (需电感、二极管、大电容等)
散热需求	大压差/大电流下发热严重	发热少，适合大功率场景
响应速度	快 (瞬态响应好)	较慢 (受限于环路带宽)

选型黄金法则：

如果输入输出电压差很大（如12V转3.3V）或电流需求超过1A，首选DC-DC，否则LDO会变成“暖手宝”。
如果负载是对噪声极其敏感的音频、射频、高精度ADC，或者压差很小（如3.7V转3.3V），LDO是唯一的选择。

三、核心参数大揭秘：看懂这三点，选型不迷路

确定了使用LDO，在浏览数据手册时，你不需要精通每一个公式，但必须关注以下三个决定性能的关键指标：

1. 高PSRR：电源的“主动降噪耳机”

PSRR（电源抑制比）衡量的是LDO抑制输入端纹波的能力，单位是分贝（dB），数值越大越好。

场景痛点：假设你的设备前端用DC-DC将12V转为5V，虽然效率高，但留下了50mV的开关噪声。如果直接给音频功放供电，喇叭里就会有“滋滋”声。

LDO的解法：一颗PSRR高达80dB的LDO，可以将这50mV的噪声衰减10000倍，输出端只剩下5μV的微小波动。对于高保真音频和射频模块，高PSRR就是画质的保障。

2. 低噪声：精密测量的基石

除了抑制输入噪声，LDO自身产生的噪声也至关重要。对于VCO（压控振荡器）或高精度ADC，电源上的微小噪声都会转化为信号的相位噪声或量化误差。

选型建议：在射频和精密模拟电路中，寻找那些噪声密度在微伏（μV）级别的LDO。例如，某些专为射频设计的LDO，其噪声值可低至3.8μV RMS，这能为信号链提供最纯净的背景。

3. 超低功耗：榨干电池的“最后一滴电”

在物联网（IoT）设备中，99%的时间可能都处于待机状态。此时，LDO自身的静态电流（Iq）就成了耗电大户。

数据说话：普通LDO的静态电流可能在1mA左右，而超低功耗LDO可以做到1μA甚至几百纳安（nA）。对于依靠纽扣电池供电的智能传感器，选用超低Iq的LDO，可以将电池寿命从几个月延长到几年。

四、从几十mA到3A：全场景覆盖的选型策略

LDO并非越小越好，根据负载电流的不同，我们需要匹配不同“体格”的产品：

小电流（<500mA）—— 极致能效与微型化
适用场景：智能手表、TWS耳机、IoT传感器。
重点：关注静态电流（Iq）和封装尺寸（如DFN1x1），确保在电池电压下降时仍能维持工作。
中大电流（1A - 3A）—— 性能与散热的平衡
适用场景：FPGA核心供电、车载信息娱乐系统。
重点：关注压差和热性能。当输出3A电流时，即使0.2V的压差也会产生0.6W的热量。此时需要选择带有散热焊盘（如TO252）的封装。
