圣邦微机器人安全芯片方案：主动泄放、撬棍电路让安全护栏更可靠
机器人"偷懒"的背后，藏着这些秘密
当人形机器人学会自主决策时，我们如何确保它选择的"捷径"不会伤到人？
最近看到一个有趣的视频：一个人形机器人在自主整理客厅，但它不是机械地执行程序，而是学会了像人一样"偷懒"走捷径。毛巾用完直接甩肩上，箱子太大随手夹腋下。这画面让人莞尔，却又细思极妙：机器，开始有"思考"了！
当机器人不再盲目遵循指令，而是自主选择路径时，我们该如何确保它选择的"捷径"不会伤到人、不会撞坏东西？这就引出了一系列保障安全的系统设计，它们像一道道看不见的护栏，守护着机器人与人类共处的日常。
人形机器人开始走进家庭，承担家务劳动
一、SIS（Safety Interlocking System）安全互锁系统
这是工业安全领域的基础概念。所谓互锁，是指在两个或多个可能产生冲突的动作之间建立制约关系。

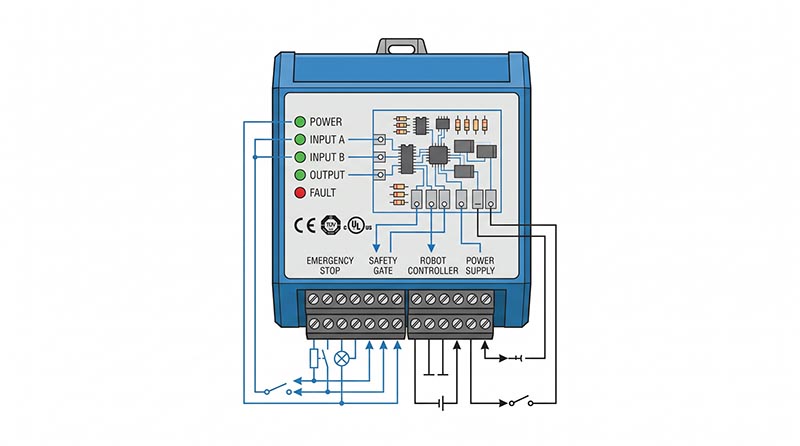

安全继电器是SIS系统的核心组件
在机器人系统里，SIS通常以硬件逻辑实现，独立于主控程序之外。例如，当机器人伺服驱动器检测到外部信号异常时，会通过安全继电器直接切断动力回路，而不是等待软件响应。这是一种物理层面的互锁机制——即使主控程序崩溃、通信中断，SIS依然能确保机器人不会做出危险动作。
功能举例
- 有人靠近时禁止高速运动
- 双臂交汇时防止碰撞
二、Cow Barn（护栏）
直译是"拦牛梁"，即牧场里防止牛发疯乱撞的那根横木。牛受惊时横冲直撞，这根梁就拦住它，不让它冲出围栏伤到人。

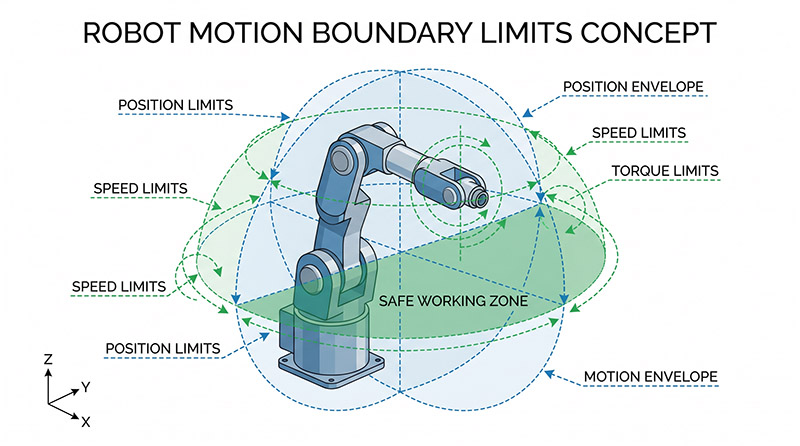

机器人的运动边界需要精确设定和控制
在机器人系统里，Cow Barn在软件层面设定了不可逾越的边界。比如在伺服驱动系统中，会为每个运动轴设定：
- 位置极限
- 速度极限
- 力矩极限
当机器人的"自主决策"试图超出这些阈值时，Cow Barn机制会强制介入，或减速，或停机，或反向回退。
三、Supervisory（监控保护）

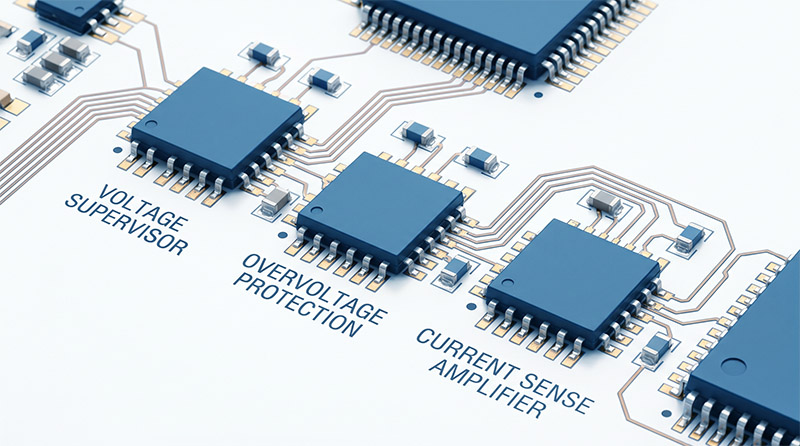

过压保护、过流保护等是Supervisory的核心功能
在电力电子系统中，这通常包括：
- 过压保护
- 过流保护
- 过温保护
它由专门的监控芯片或比较器电路实现，持续检测关键参数，一旦发现异常，会切断电源或降低功率，防止电路烧毁。这层保护不直接与人相关，却是系统能长期稳定运行的基础。
四、Crowbar（撬棍电路）
这个词直译是"撬棍"，名字非常形象。想象一下失控的马车，车夫情急之下将一根撬棍插进车轮辐条，让车轮卡死、马车骤停。这很粗暴，但很有效。

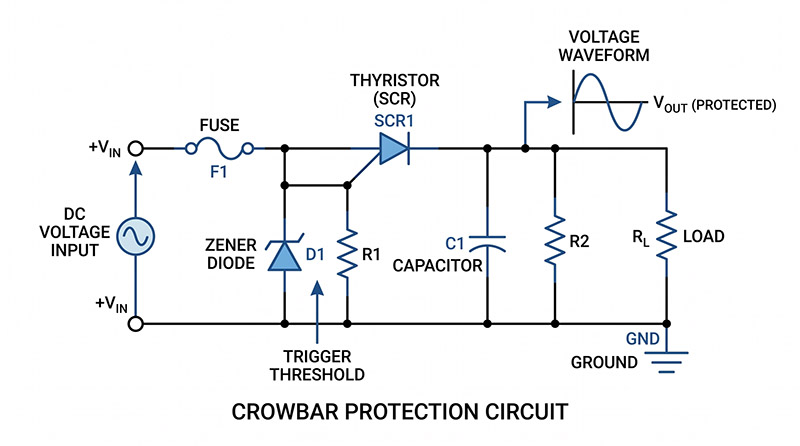

撬棍电路通过主动短路来保护系统
在电源系统中，Crowbar电路用来实现：当检测到电压过高或故障时，它会故意把电路短路，让电压瞬间跌落，迫使系统停机。
Crowbar是强制放电，是一道物理防线。
有意思的是，早年间治安员曾用过类似的办法，手持长棍，不是打人，而是朝飞车抢劫的摩托车轮辐里一杵，逼停摩托。这撬棍就是现实版的Crowbar，粗暴直接，但有效。
五、Active Discharge（主动放电）
在电机驱动或开关电源中，母线电容在系统停机后往往残留高压电荷，这对设备以及维修人员构成安全隐患。主动泄放电路的作用，就是在系统断电后，通过受控的开关器件和泄放电阻，将残余能量以可控的速率释放掉。
Crowbar与Active Discharge的区别
| 特性 | Crowbar | Active Discharge |
|---|---|---|
| 触发方式 | 故障触发 | 计划执行 |
| 结果 | 不可恢复、破坏性 | 可控、无损 |
| 类比 | 急刹车 | 靠边停车后拉手刹 |
总结：层层设防的安全护栏
回过头看那个学会"偷懒"的机器人，它的聪明让人欣喜，但真正让它能安全地走进家庭、走进工厂的，正是这些看不见的"护栏"层层设防：
圣邦微电子Supervisory系列产品
1、欠压复位
| 型号 | VCC (V) | 复位类型 | 监控通道 | 复位阈值 (V) | 阈值精度 | 封装 | 关键特性 |
|---|---|---|---|---|---|---|---|
| SGM836 | 1.65~6.5 | 欠压监测 | 1 | 0.9~5.0/可调 (低至0.4) | 1% | SOT-23-6, TDFN-2×2-6AL | 基础欠压监控适合低压系统 |
| SGM860 | 1.8~6.5 | 欠压监测 | 4 | 可调 (低至0.4) | 0.35% | TQFN-4×4-20BL | 多路监控简化板级设计 |
2、过欠压复位
| 型号 | VCC (V) | 复位类型 | 监控通道 | 复位阈值 (V) | 阈值精度 | 封装 | 关键特性 |
|---|---|---|---|---|---|---|---|
| SGM861 | 1.7~5.5 | 窗口监测 | 1 | 0.5~5多档可选 | 0.55% | TDFN-1.5×1.5-6L | 单路过欠压双重保护 |
| SGM865 | 2.3~VSHUNT | 过压/欠压监测 | 4 | 可调 | 2% | SSOP-16, TQFN-3×3-16L | 多路高精度监控适合复杂电源轨 |
3、36V欠压监测
| 型号 | VCC (V) | 复位类型 | 监控通道 | 复位阈值 (V) | 阈值精度 | 封装 | 关键特性 |
|---|---|---|---|---|---|---|---|
| SGM880 | 1.2~36 | 欠压监测 | 1 | 2.3~12.0 | 0.7% | SOT-23-5 | 支持36V高压工业系统 |
| SGM882 | 2.3~36 | 过压/欠压监测 | 2 | 可调 (低至0.4) | 1.2% | SOT-23-6 | 高压过欠压双重保护 |
4、看门狗
| 型号 | VCC (V) | 看门狗类型 | 超时 | 封装 | 关键特性 |
|---|---|---|---|---|---|
| SGM706B | 1.0~5.5 | 超时型 | 1.6s | UTDFN-1.5×1.5-8L, SOIC-8, MSOP-8 | 固定超时简单可靠 |
| SGM820 | 1.6~6.5 | 超时型 | 可编程 (最大值78.35s) | TDFN-3×3-8L, TDFN-2×2-8L | 超时可调灵活适配 |
| SGM850 | 1.6~5.5 | 窗口型 | 可编程 (最大值77.455s) | TDFN-3×3-10AL | 严格时序窗口监测满足功能安全 |
5、超低功耗定时器
| 型号 | VCC (V) | 供电电流 | 超时 | 封装 | 关键特性 |
|---|---|---|---|---|---|
| SGM821 | 1.8~5.5 | 35nA | 可编程 (100ms~8200s) | SOT-23-6, TDFN-2×2-6AL | 功耗低至nA级适合电池供电设备 |
6、电流/电压/功率监测
| 型号 | VCC (V) | 共模电压范围 | 失调电压 | 增益误差 | 封装 | 关键特性 |
|---|---|---|---|---|---|---|
| SGM837 | 2.7~5.5 | 0~36V | 25μV | 0.3% | MSOP-10, TDFN-3×3-10L | 快速报警响应适合过流保护 |
| SGM838 | 2.7~5.5 | -0.3~85V | 30μV | 0.35% | MSOP-10 | 高共模电压范围适合高压检测 |
| SGM845 | 2.7~20 | -16~80V | 400μV | 0.3% | MSOP-8 | 高速比较适合实时电流监控 |
7、时序控制器
| 型号 | VCC (V) | 供电电流 | 输出通道 | 延迟时间 | 封装 | 关键特性 |
|---|---|---|---|---|---|---|
| SGM822 | 2.7~5.5 | 36μA | 3 | 可编程 | MSOP-8, UTDFN-1.5×1.5-8L | 3路/4路时序可调简化多电源系统上电顺序设计 |
| SGM864S | 2~5.5 | 55μA | 4 | 可编程 | TQFN-3.5×3.5-20L | 4路时序控制器适合复杂系统 |
关于圣邦微电子
圣邦微电子 (SGMICRO) 是一家综合性的高性能和高可靠性模拟及混合信号处理和系统电源管理集成电路供应商，为工业自动化、新能源、汽车、通信、计算机、消费电子和医疗设备等应用提供各类模拟信号调理和电源创新解决方案。
