圣邦微电源芯片SGM6000选型笔记:300nA IQ同步降压芯片 | SGM6000A/B对比及选型要点

圣邦微SGM6000 选型笔记

300nA静态电流 · 700mA输出 · WLCSP-1.31×0.89mm
可穿戴物联网TWS低功耗圣邦微代理
300nA
静态电流IQ
待机功耗极低
700mA
输出电流
峰值1.2A限流
96%
峰值效率
10uA轻载>88%
1.31×0.89mm
WLCSP-6
极小板面积

为什么写这份笔记

搜索圣邦微电源芯片SGM6000,网上大多是官方新闻稿。参数一样,结论一样。但工程师真正想问的是:SGM6000A和B怎么选?轻载效率真能到88%?WLCSP封装怎么焊?跟自家SGM6030比哪个划算?这些没人写。

霏帆科技是圣邦微授权代理,接触了上百个用这颗料的案子。我们把常见问题整理出来,供你参考。

一、核心参数速查

以下数据引自官方数据手册Rev.A,实测偏差已备注在FAQ里。

参数 条件 典型值 注意
输入电压 保证精度 1.75V ~ 5.5V 锂电、干电池、USB都行
静态电流IQ VEN=VIN, 不开关 300nA 关断电流6nA
输出电流 - 700mA 连续,峰值1.2A
峰值效率 VIN=3.6V, VOUT=1.8V 96% 负载80mA附近
轻载效率(10uA) 同上 >88% 同类很多低于50%
开关频率 - 2MHz 可用小电感
输出精度(全温) -40~85℃ ±2.6% 够给MCU、射频供电
封装 - WLCSP-6 1.31x0.89mm, 6个锡球

二、SGM6000A vs SGM6000B:到底怎么选

这个问题占了评估阶段咨询量的一半。

  • SGM6000A:VSET脚接电阻(±1%)调压,范围0.7-3.3V。适合多电压平台、开发期灵活调试。缺点是必须焊一个电阻,占板面积稍微大一点点。
  • SGM6000B:固定0.6/0.8/1.2/1.8V,不用外接电阻。适合单一电压、大批量生产。注意选型时要选对后缀(B-0.6 / B-0.8 / B-1.2 / B-1.8)。

策略:研发阶段用A,方便调电压;定版后如果电压不再变动,切到B版本可以省一个电阻(约0.01元)和贴片费。PCB设计时建议预留Rsel焊盘,两版兼容。

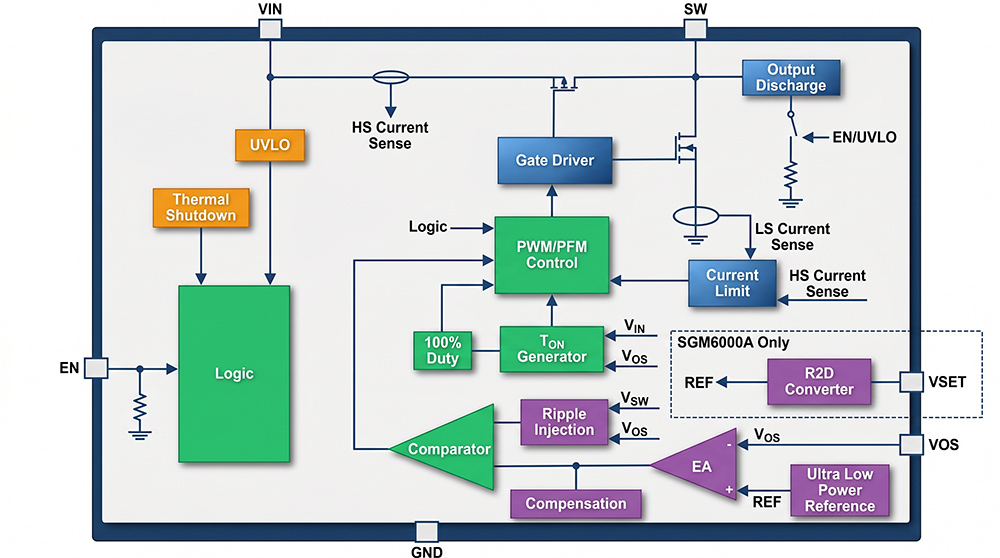

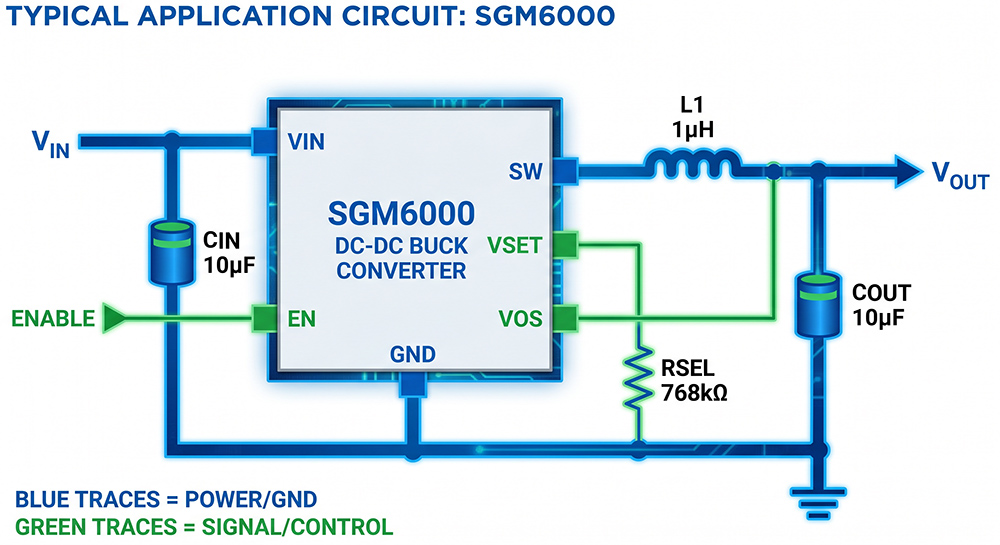

SGM6000 典型应用电路



三、SGM6000 vs SGM6030:自家兄弟怎么挑

很多人会犹豫用SGM6000还是SGM6030。两者都是圣邦微低功耗DC-DC,但定位略有不同。

对比项 SGM6000 SGM6030
静态电流IQ 300nA 2.5uA (典型值)
最大输出电流 700mA 1A
输入电压 1.75-5.5V 2.5-5.5V
封装 WLCSP-1.31×0.89 WLCSP-1.6×1.6
开关频率 2MHz 1.5MHz

结论:如果你产品对功耗和面积极度敏感,且最大负载不超过600mA,选SGM6000(IQ低8倍以上)。如果负载可能接近1A,或者需要更宽松的输入电压下限(2.5V已经够),选SGM6030。两者价格相差不大,SGM6030略便宜一点点。

四、工程师真实踩坑FAQ

这些是网上搜不到答案、但实际设计一定会遇到的。

轻载效率10uA时真能到88%吗?
官方手册曲线是典型值。霏帆科技实测:VIN=3.6V, VOUT=1.8V, L=1uH, 室温,10uA负载效率约86%~89%。确实远高于普通DC-DC(通常只有30-50%)。如果你负载是几微安到几十微安,这个提升能明显延长电池寿命。
WLCSP封装手工能焊吗?容易虚焊吗?
能,但需要技巧。钢网厚度0.08-0.1mm,焊盘直径0.23-0.27mm,开窗与铜箔1:1。手工可用热风枪+助焊剂,温度280-300℃,风量小,吹到锡球回缩再熔化。量产建议上回流焊,并按规范做SPI+AOI。对于振动环境,可考虑底部填充胶增强可靠性。
SGM6000A的Rsel电阻能不能用5%精度?
官方要求±1%精度。用5%会导致输出电压偏差较大(影响可达±0.1V以上),不建议。常用值:1.8V对应768kΩ(1%),买E96系列电阻即可。
为什么手册推荐22uF输出电容,我换成10uF行不行?
当VOUT≥1.8V且负载变化不大时,10uF也能工作,但输出纹波增大20-30%,且可能影响环路稳定性。如果成本敏感,建议先做试验验证。更稳妥的做法:先用22uF,量产优化时再尝试10uF。
SGM6000有没有车规级版本?
SGM6000工作温度-40~85℃,属于工业级,未过AEC-Q100。如果需要车规级低IQ降压芯片,可咨询霏帆科技推荐其他型号。
哪里买正品?怎么申请样品?
圣邦微授权代理商霏帆科技(www.fydchip.com)提供原装现货、免费样品、FAE支持。发邮件或网站在线客服申请,提供公司名、项目简介、预计用量即可。
总占板面积大概多大?
芯片1.31×0.89mm,加CIN(0603/1.6×0.8)、COUT(0805/2.0×1.2)、电感(1.0×0.5mm),总占板约27.4mm²。比同类少20%以上。

五、应用案例简记

案例1:某品牌智能手表
原用某DC-DC,待机整机15uA。改用SGM6000后,待机降至2.5uA(主控+LDO),续航从3天到5天。PCB面积缩小约30%。

案例2:蓝牙门锁
四节干电池供电,主控需要1.8V。原来用LDO效率太低,改用SGM6000后,电池更换周期从8个月延长到14个月。

六、PCB布局核对清单

  • 输入电容CIN距离VIN和GND引脚<2mm,走线宽≥0.3mm
  • SW节点尽量短,减少寄生电容
  • GND引脚通过多个过孔直连地平面
  • VOS采样线从输出电容正端单独引出,避开SW和电感
  • 电感下方禁止走敏感信号线
  • 反馈电阻Rsel靠近VSET脚,走线短

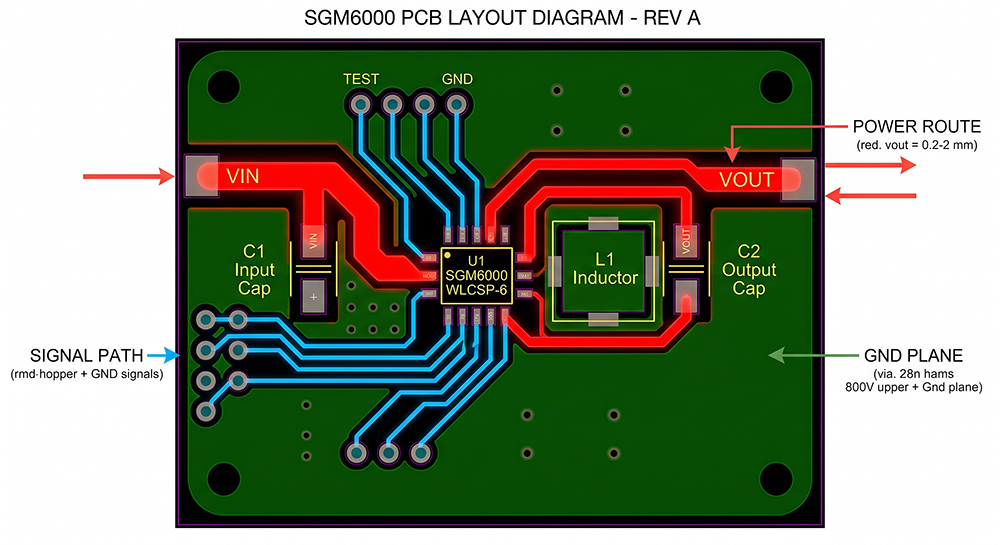

推荐PCB布局示意



圣邦微授权代理商 · 霏帆科技

现货供应SGM6000全系列(含A/B各电压版本),提供免费样品、应用参考设计、FAE技术支持。

  • 原装正品,可追溯
  • 免费样品 + 开发板借用
  • 原厂FAE协助选型、原理图审查、调试
  • 小批量快速发货(100片起)
选型替代参考(信息性标注)
与SGM6000相似功能的进口产品例如TI TPS62840系列(静态电流60nA,输入1.8V-6.5V,封装1.5×1.0mm)。SGM6000凭借300nA IQ和1.31×0.89mm的超小封装,在成本与紧凑性上提供了另一种有竞争力的功耗/成本组合。以上仅作功能范畴类比,不作为法律意义上的直接替代声明。
技术资料下载

获取完整版SGM6000中文翻译版,包含详细参数表、应用案例、PCB布局参考。

下载PDF(约1.2MB)

无需注册,直接下载。霏帆科技提供。

订购信息

型号 输出电压 封装 工作温度 包装
SGM6000AYG/TR 可编程0.7-3.3V WLCSP-6 -40~85℃ 编带3000pcs
SGM6000B-0.6YG/TR 0.6V WLCSP-6 -40~85℃ 编带3000pcs
SGM6000B-0.8YG/TR 0.8V WLCSP-6 -40~85℃ 编带3000pcs
SGM6000B-1.2YG/TR 1.2V WLCSP-6 -40~85℃ 编带3000pcs
SGM6000B-1.8YG/TR 1.8V WLCSP-6 -40~85℃ 编带3000pcs

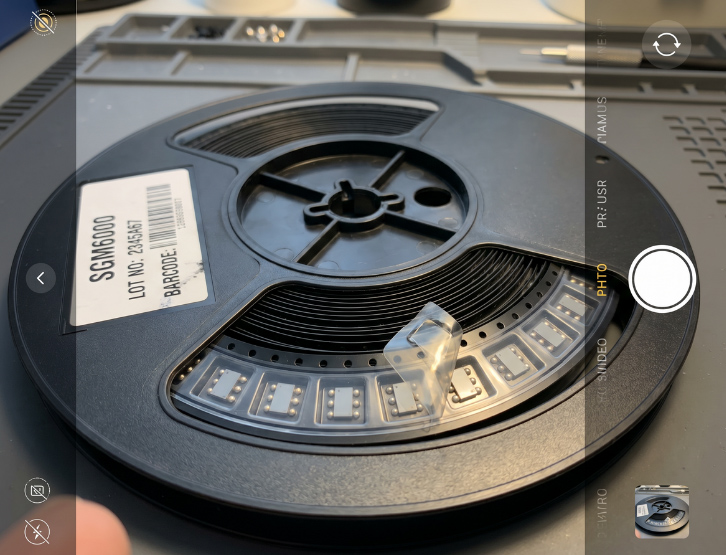

编带与卷盘尺寸 (7英寸卷盘)

卷盘规格符合JEDEC标准 | 7英寸直径约178mm,可参考旁边硬币大小
