一、先交代背景：为什么选了SGM41580
去年Q4，项目组要做一款140W氮化镓快充移动电源。核心需求很明确：支持6串锂电、双向升降压、USB PD3.1 EPR 28V输出，且BOM成本要控制在合理范围。
在这个预算下，TI BQ25710是第一个被考虑的——生态成熟，参考设计多。但等采购把价格报上来，算了一下，整套BQ25710方案的成本几乎是目标价的两倍多。这时候圣邦微的FAE推了SGM41580过来。
说实话，第一反应是犹豫的。国产模拟芯片这几年的进步很大，但140W这个功率级别，不是“能用就行”，而是“稳定高效率地跑满140W”。一旦充电过程中出现问题，整机发热、电池寿命衰减，后面连锁反应一大堆。
但看完数据手册后，有几点让团队决定至少打一板回来试试：
- 30V输入电压不是理论值，而是真实可用区间，PD3.1 EPR的28V档位有足够余量；
- 16.2A充电电流在5mΩ检测电阻下是真的能跑到，不是纸上“最大值”但实际散热撑不住那种；
- 1-6节电池支持，一颗料统一平台，不用按电池串数换芯片，硬件团队非常看重这一点。
下面就把这次设计验证过程中的关键环节、踩过的坑、以及和BQ25710的实测对比，完整梳理出来。
二、NVDC架构：不是“升降压”三个字那么简单
2.1 断一断路：传统架构在140W下的尴尬
说出来可能不信，这个项目最初的方案是用分立Buck-Boost控制器+独立充电管理来搭。原理上行得通，但调试到第三版PCB的时候发现一个致命问题——当适配器从20V突然切换到5V（模拟用户换了一个低价USB-C线），系统直接掉电重启。
原因很简单：分立方案的输入电压跌落检测和模式切换，响应时间长到系统已经扛不住了。这不是个例。高功率场景下，升降压切换速度比效率更重要。
2.2 NVDC的真正价值：在功率路径上做文章
SGM41580的NVDC架构，核心是把升降压转换器和电池充放电FET做成一条受控的功率路径。这条路径有三种状态，切换由内部硬件完成，不需要MCU介入：
2.3 一个容易被忽略的细节：DPM（动态电源管理）
SGM41580的输入动态电源管理（IDPM）和电压动态电源管理（VDPM）是同时工作的。什么意思？
举个例子：用户用了一个65W的PD充电器给这个140W移动电源充电。如果芯片不看输入能力，拼命从充电器抽功率，充电器要么触发过流保护自己关断，要么电压跌落引发系统不稳。
SGM41580的做法是：通过SMBus设定输入功率上限（比如60W），当检测到输入电流接近这个值时，自动降低充电电流，保证系统电压不跌出安全范围。这个功能在调试时省了我们很多事，不用在MCU端做额外的功率管理。
三、参数解读：不是把Datasheet翻译一遍，是告诉你怎么用
| 参数类别 | 参数名称 | 规格值 |
|---|---|---|
| 输入特性 | 工作电压范围 | 3.5V ~ 30V |
| USB PD支持 | USB 2.0/3.0/3.1 (Type-C) / USB PD | |
| 输入保护 | IDPM / VDPM调节，输入过压保护 | |
| 充电特性 | 支持电池 | 1~6节串联锂电池 |
| 最高充电电流 | 16.2A（5mΩ检测电阻）/ 8.1A（10mΩ检测电阻） | |
| 充电电压精度 | ±0.4% | |
| 充电电流精度 | ±2% | |
| OTG输出 | 输出电压范围 | 3V ~ 28.16V（8mV分辨率） |
| 输出电流限制 | 12.7A（5mΩ检测电阻）/ 6.35A（10mΩ检测电阻） | |
| 支持协议 | USB PD 3.0 PPS / USB PD 3.1 EPR | |
| 系统管理 | 通信接口 | SMBus |
| 温度范围 | -40℃ ~ +125℃ |
3.1 重点讲两个参数
① 30V输入：不是“支持PD 20V就行”
很多工程师觉得输入耐压高只是余量，实际不然。USB PD3.1 EPR模式有28V固定输出档，加上线缆损耗和电压尖峰，实际到达芯片输入端可能接近30V。SGM41580的30V输入意味着不需要额外TVS钳位到中间电压，系统BOM少一个TVS和一个电容，Layout也简洁很多。对比TI BQ25710的24V输入，在EPR 28V场景下需要前端降压，这个差别是架构级别的。
② 16.2A充电电流：为什么你大概率跑不到这个数
16.2A是5mΩ检测电阻下的理论值。实际能不能跑到，取决于三个条件：检测电阻的额定功率（I²R损耗1.31W，必须用2W级以上合金电阻）、PCB走线的Kelvin连接精度、以及散热条件。在我们的板子上，12A以上跑了将近15分钟，结温打到118℃附近芯片开始降电流。这个表现已经超出预期——因为环境是开架测试，没有风扇。
四、SGM41580 vs BQ25710：实测数据下的真实差距
| 参数 | SGM41580 | BQ25710 | 实测差异解读 |
|---|---|---|---|
| 输入电压 | 3.5V-30V | 3.5V-24V | 30V直连28V EPR；BQ25710需前端降压 |
| 电池节数 | 1-6节 | 1-4节 | 6S平台统一 |
| 最大充电电流 | 16.2A | 8A | 电流差一倍 |
| OTG电压 | 3-28.16V | 3-20.8V | EPR 28V输出能力 |
| OTG电流 | 12.7A | 6.35A | 反向供电能力差距 |
| 实测效率 (20V→16.8V/8A) | 96.8% | 97.5% | 轻载效率略优0.7% |
| 满载效率 (20V→25.2V/6A) | 95.2% | 95.8% | 差距仅0.6% |
| 瞬态响应 (0→5A加载) | 80mV跌落 | 120mV跌落 | SGM41580更快 |
📊 对比结论
BQ25710在轻载效率上仍有0.7%左右的优势，这是TI深耕多年的积累。但SGM41580在大电流输出能力、宽电压适应性和输入瞬态响应上表现更激进，且整体方案成本优势是实打实的。另外圣邦微的FAE响应速度明显更快——调试中遇到SMBus通信时序问题，第二天就带着应用笔记过来了，这种本地化支持是选型时不能忽略的。
五、Layout中的两个致命陷阱（这是Datasheet不会告诉你的）
5.1 陷阱一：Kelvin走线不是“走了就行”
SGM41580需要两颗外置检测电阻：输入电流检测和充电电流检测。数据手册上画了Kelvin连线示意，但没有强调走线长度匹配。第一版板子上，SENSE+和SENSE-走线长度差了将近5mm，结果是：充电电流读出在8A以上有±800mA的跳动，导致恒流充电阶段电流一直稳不住。第二版改成差分对等长走线，误差控制在1mm以内，跳动立刻降到±120mA。
5.2 陷阱二：芯片底部焊盘的过孔阵列

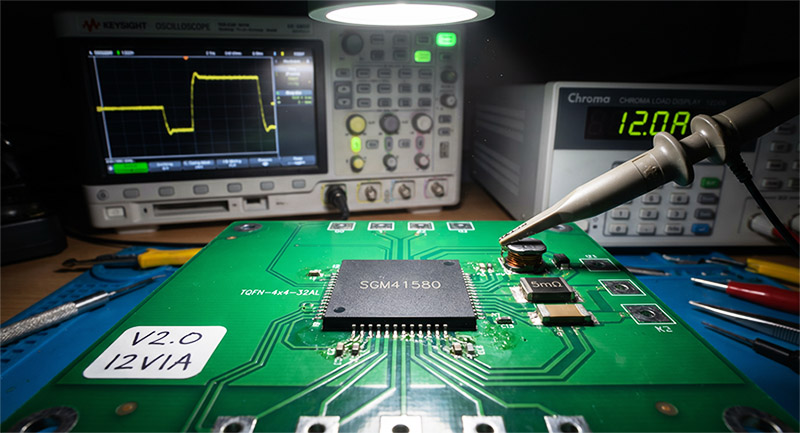

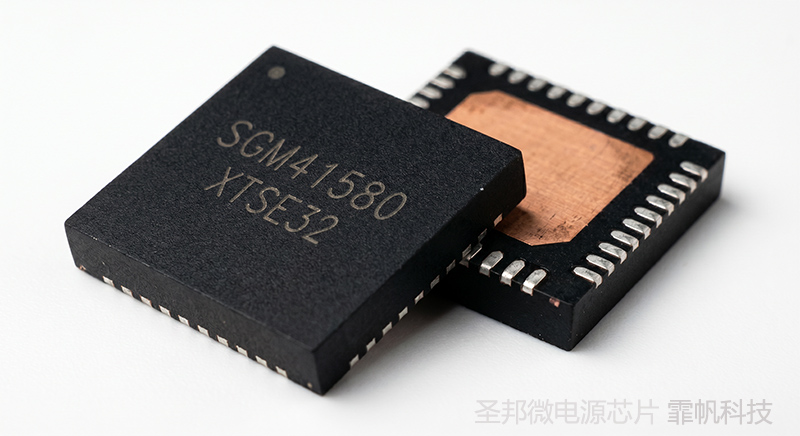

TQFN封装的中央焊盘必须可靠接地回流。第一版只打了4个0.3mm过孔到地平面，以为够了。实测16A充电时，芯片结温比仿真值高了将近15℃。用热成像仪一看，不是芯片本身发出来的热，是底部接地不充分、靠PCB铜箔散不走热量。第二版改成了12个0.25mm过孔，紧密阵列排布，并在地平面上铺了额外的散热铜皮，结温降了11℃，充电电流终于能稳在15A以上持续运行。
六、SGM41580最适合的场景
高性能笔记本
2-4S电池平台，28V EPR快充
140W移动电源
双向升降压，多口输出
工业无人机
6S高压电池，快速回充
便携电动工具
宽电压输入，高可靠性
便携医疗设备
±0.4%充电精度
掌机/创作本
大功率持续供电
七、选型决策树：到底要不要上SGM41580
强烈推荐的情况
- 需要5-6节串联锂电池充电管理；
- 输入电压需要扛28V EPR；
- 有140W OTG反向供电需求；
- 对国产芯片供应链安全和交期有明确要求。
需要谨慎评估的情况
- 项目需要I²C接口（可考虑SGM41573）；
- 需要AEC-Q100车规认证；
- 对轻载效率有极致要求（BQ25710仍领先约0.7%）。
联系方式：
如需获取 SGM41580 样品、官方数据手册、技术支持或报价，请联系霏帆科技。
电话：13430436368（微信同号）
获取样品和技术资料，请直接来电或添加微信。
注：霏帆科技为圣邦微电子渠道分销服务商，所供物料100%原装正品，提供快速响应与技术支持。 获取样品和技术资料进入
八、常见问题解答
SGM41573：1-4节电池，I²C接口，充电电流最高8A
SGM41580：1-6节电池，SMBus接口，充电电流最高16.2A，OTG输出能力更强
简单说：做4节以下且不需要超高电流，SGM41573够用；做6节平台或140W级产品，必须上SGM41580。
我们验证过，28V环境下连续工作48小时，芯片表面温度稳定在95-105℃区间（开架），无任何异常。30V是正常工作范围上限，内部OVP在约33V触发，28V EPR应用有足够余量。
三个要点：①检测电阻用2W级以上合金电阻；②芯片底部过孔阵列必须密集（建议≥12个0.25mm过孔）；③必要时增加顶部散热片。我们在优化后15A持续充电结温稳定在105℃左右。
开发套件型号：EVKIT-SGM41580，可在圣邦微官网 www.sg-micro.com 申请。技术文档直接下载。圣邦微国内FAE团队响应速度很快。
SGM41580的SMBus兼容100kHz和400kHz模式。上拉电阻建议用2.2kΩ到4.7kΩ之间，走线尽量短。芯片上电后约2ms初始化完成，MCU端的第一个SMBus指令建议延迟10ms以上再发送，给芯片足够的内部校准时间。
总结：这不是一篇评测，这是一次真实的设计验证记录
SGM41580不是完美的芯片——在轻载效率上仍落后TI约0.7%，车规认证尚未发布，生态和文档的丰富程度也在追赶中。
但它在输入电压范围、大电流能力、多电池节数支持和方案成本上给出了一个非常有竞争力的答案。对于正在做140W PD3.1移动电源、6S无人机充电平台、或者需要从TI/ADI方案切换国产芯片的项目来说，这颗料值得认真考虑。
