紧凑UTDFN封装助力PCB设计简化：圣邦微SGM25642负载开关应用解析
一个NVMe SSD项目中的负载开关选型与调试记录
项目背景
本项目为PCIe Gen4 M.2 2280 NVMe SSD参考设计，需要为Vcore电源入口选择合适的负载开关方案。
设计要求
- 主控要求Vcore电源入口连续12A、峰值15A
- 纹波目标<30mV
- 板上MLCC总容量220μF
第一版方案：分立MOSFET
第一版采用分立方案实现，包含以下组件：
- P沟道MOSFET（RDS(on)≈8.5mΩ）
- RC延迟软启动电路
- 外部5mΩ采样电阻
- 额外放电路径（NMOS）
- 3.3V总线电压从3.3V跌至2.82V，持续约300μs
- 调试底板MCU发生欠压复位
- 电流探头测得上电浪涌峰值27.4A
该问题在常温下概率性出现（约30%~40%），在-20℃低温下几乎必现。调整RC参数、增加输入电容、修改PCB布局均未彻底解决。
选型对比：为什么换成SGM25642
筛选了多款负载开关，重点关注导通电阻、连续电流、封装尺寸、软启动方式、电流监测功能。最终选定圣邦微SGM25642。
SGM25642关键参数
| 参数 | 数值 | 参数 | 数值 |
|---|---|---|---|
| RDS(on) 典型值 | 3.1mΩ | 连续电流 | 12A |
| 峰值电流 | 15A | 输入电压范围 | 2.8V ~ 5.5V |
| 浪涌电压耐受 | 12V | 封装 | UTDFN-2.2×2-12L |
| 软启动 | SS引脚外接电容，可编程上升斜率 | 电流监测 | IMON引脚输出比例电压 |
| 快速放电 | 内置 | 保护功能 | OVP、UVP、OTP、UVLO |
方案对比：分立MOSFET vs SGM25642

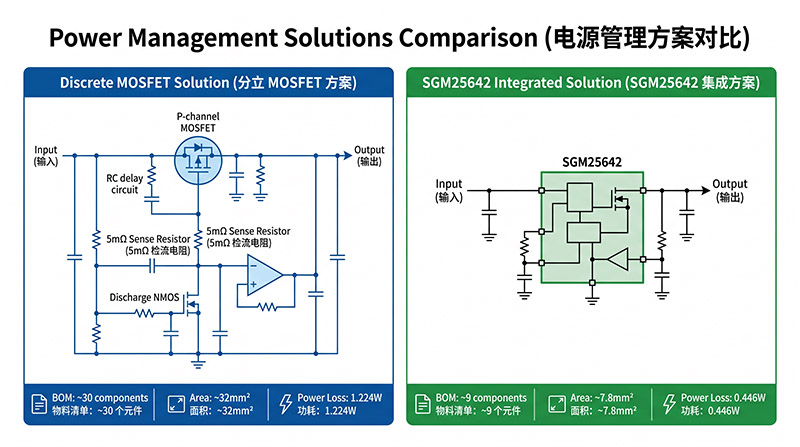

图1：分立MOSFET方案与SGM25642集成方案硬件架构对比 — BOM器件数从30颗降至9颗

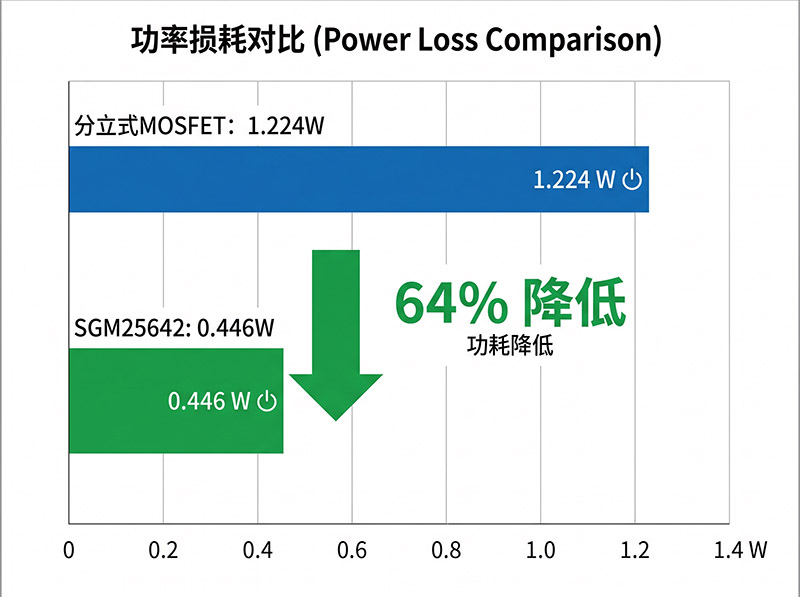

图2：导通损耗对比 — 8.5mΩ PMOS在12A下功耗1.224W，SGM25642为0.4464W，降低约64%
电路设计与调试记录
原理图配置
| 引脚/功能 | 连接方式 |
|---|---|
| VIN | 3.3V系统总线 |
| 输入电容 | 0.1μF + 10μF + 47μF，紧靠芯片 |
| VOUT | 输出至主控电源轨 |
| 输出电容 | 47μF + 0.1μF |
| SS | 外接C_SS到地（详见下文调试） |
| EN | MCU GPIO，高电平使能 |
| IMON | 10kΩ 1%电阻到地，信号单独走线 |
| PG | 开漏，10kΩ上拉至3.3V |
| 散热 | 底部焊盘打9个0.3mm过孔到地平面，顶层铺铜 |

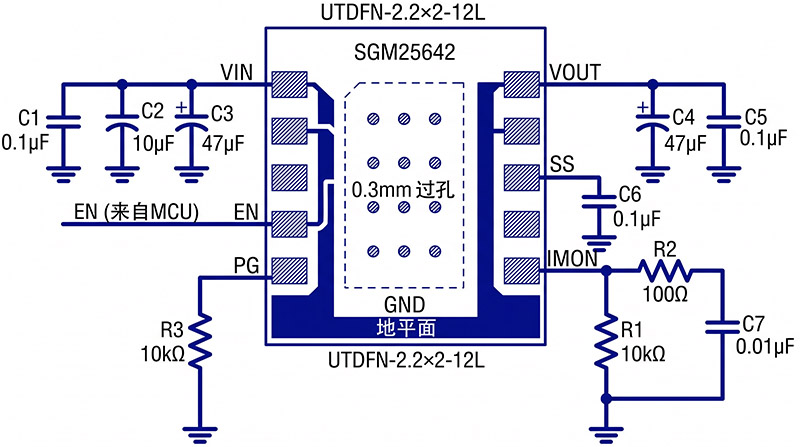

图3：SGM25642 UTDFN-2.2×2-12L封装外围器件配置 — 输入/输出电容布局、SS电容、IMON滤波、散热过孔
问题一：SS电容选型不当
初版选用C_SS = 10nF（数据手册典型值），在220μF大负载电容场景下表现不佳。
负载电容较大时，SS电容应选0.047μF以上，建议用示波器将上升时间调至50μs左右。
问题二：IMON信号受数字噪声干扰
初版布局中，IMON走线长约35mm且穿越DDR走线区域，耦合了约200mVpp高频噪声（频率与800MHz DDR时钟相关），导致ADC读数剧烈跳变。
改进措施
- 重新布局，IMON线缩短至12mm
- 包地处理，避开数字信号区
- 在IMON引脚对地增加RC滤波：100Ω + 0.01μF（截止频率约160kHz）
- ADC软件做16次滑动平均
校准后实测数据
| 负载电流 (A) | 探头读数 (A) | IMON电压 (V) | ADC换算 (A) | 误差 |
|---|---|---|---|---|
| 2.0 | 2.03 | 0.209 | 2.05 | +1.0% |
| 6.0 | 6.02 | 0.627 | 6.10 | +1.3% |
| 10.0 | 10.05 | 1.047 | 9.98 | -0.7% |
| 12.0 | 11.98 | 1.251 | 12.03 | +0.4% |
测试条件：电子负载 + Tektronix TCP0030A电流探头校准

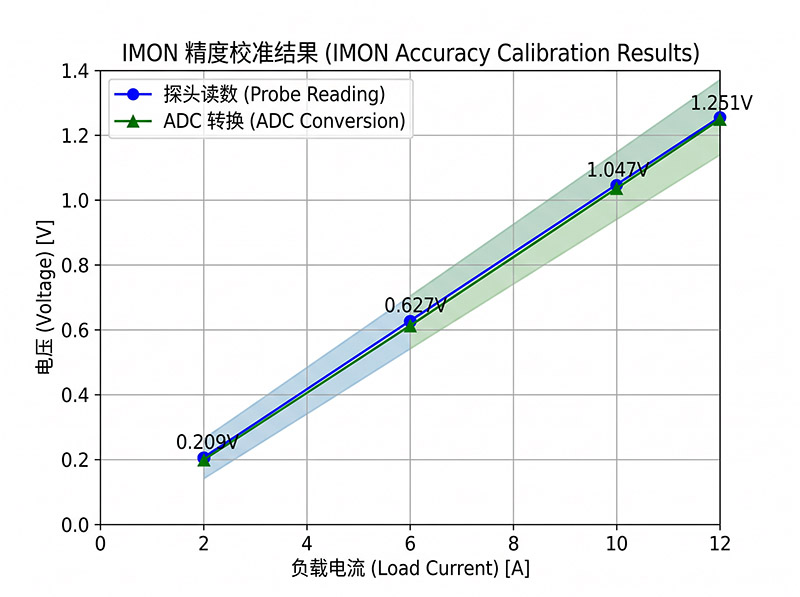

图4：IMON电流监测精度校准 — 全量程误差±1.5%以内，满足系统功耗监测和动态调压需求
IMON精度满足趋势监测和动态调压需求，功率路径上无需串采样电阻，节省了分立方案的额外损耗（5mΩ采样电阻在12A下额外损耗0.72W）。
实测数据对比
测试环境
温度
25℃室温，密闭静音箱
PCB规格
4层板，1oz外层铜厚，2oz内层
散热设计
SGM25642下方9个0.3mm过孔到地平面
测试仪器
Tektronix MDO34、TCP0030A、Keysight N6705B、FLIR E8热成像
性能指标对比
| 测试项 | 分立MOSFET | SGM25642 | 改善 |
|---|---|---|---|
| 上电浪涌峰值 | 27.4A | 8.5A | -69% |
| 3.3V总线最小跌落 | 2.82V（降480mV） | 3.274V（降≤26mV） | 不触发复位 |
| 满载12A导通压降 | 约102mV | 约37mV | -64% |
| 芯片表面温度（12A 30min） | 78℃ | 52℃ | -26℃ |
| 电源路径占板面积 | 约32mm² | 约7.8mm² | -76% |
| BOM器件数 | 约30颗 | 约9颗 | -70% |
关键数据可视化

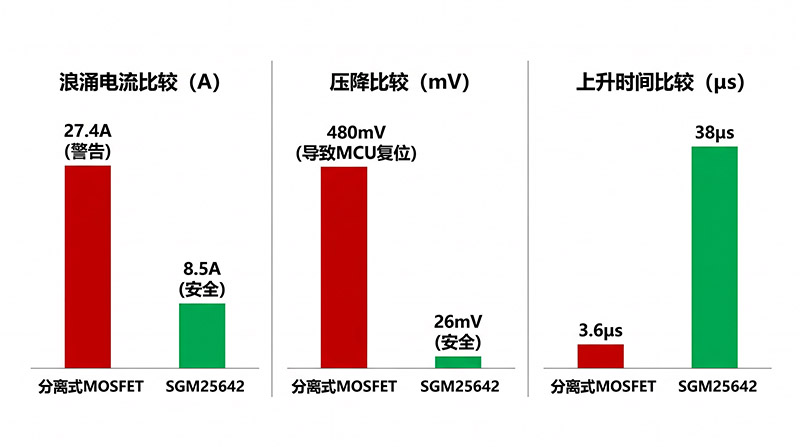

图5：上电浪涌电流与总线电压跌落对比 — SGM25642方案彻底解决MCU复位问题

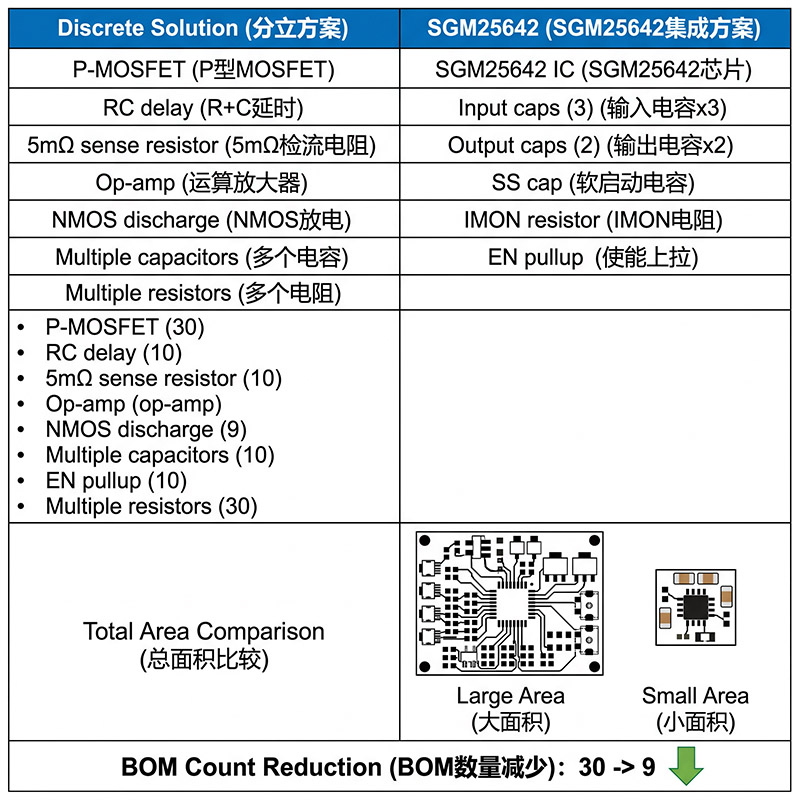

图6：BOM器件数从30颗降至9颗 — 分立方案包含P-MOSFET、RC延迟、5mΩ采样电阻、运放、NMOS放电等多个器件
SSD持续随机写入时，VOUT纹波峰峰值约22mVpp，满足设计目标（<30mV）。注：该值受PCB布局和输出电容影响，不同设计会有差异。
收益量化
- 占板面积缩减至原方案的约1/4
- BOM器件数从30颗降至9颗，贴片成本降低
- 导通损耗从1.224W降至0.4464W，散热铜皮面积减少一半以上
- 上电浪涌从27.4A降至8.5A，总线跌落从480mV收窄至26mV，系统复位问题彻底解决
- 软启动通过SS电容一次调好，无需反复调整RC参数
- 电流监测集成，无需外部采样电阻和运放
- 内置快速放电，无需额外放电路径
连续快速上电循环（如1000次）、85℃高温满载、与竞品的板级直接对比。如用于工业或高温环境，建议自行补充验证。
数据来源说明
SGM25642基础电气参数（RDS(on)=3.1mΩ、12A/15A电流、2.8V~5.5V输入、12V浪涌、UTDFN封装尺寸、UVLO阈值等）交叉验证了四家科技媒体的产品发布信息，数据一致。分立方案与SGM25642方案的对比数据来自本项目测试记录，测试仪器及条件已在上文注明。
工程实用问答
测试条件补充（供复现参考）
纹波测量
BNC直连+地弹簧，示波器带宽限制20MHz
浪涌电流
电流探头抓取EN使能后第一个脉冲最大值
PCB
4层，1oz外层铜厚，2oz内层
