一、产品核心定位与同步整流技术架构
SGM61230是圣邦微电子（SGMICRO）推出的同步降压型DC/DC转换器，采用同步整流技术实现高效功率转换。该器件输入电压范围为4.5V至28V，可提供高达3A的连续输出电流，峰值电流能力达4A。内置上管MOSFET导通电阻为66mΩ，下管MOSFET导通电阻为36mΩ，低导通阻抗直接转化为更低的传导损耗，是其实现92%以上峰值效率的技术基础。该器件采用峰值电流模式（Peak Current Mode）控制架构，配合内部补偿网络设计，无需外部补偿元件即可稳定工作，显著降低了电源设计工程师的开发工作量。

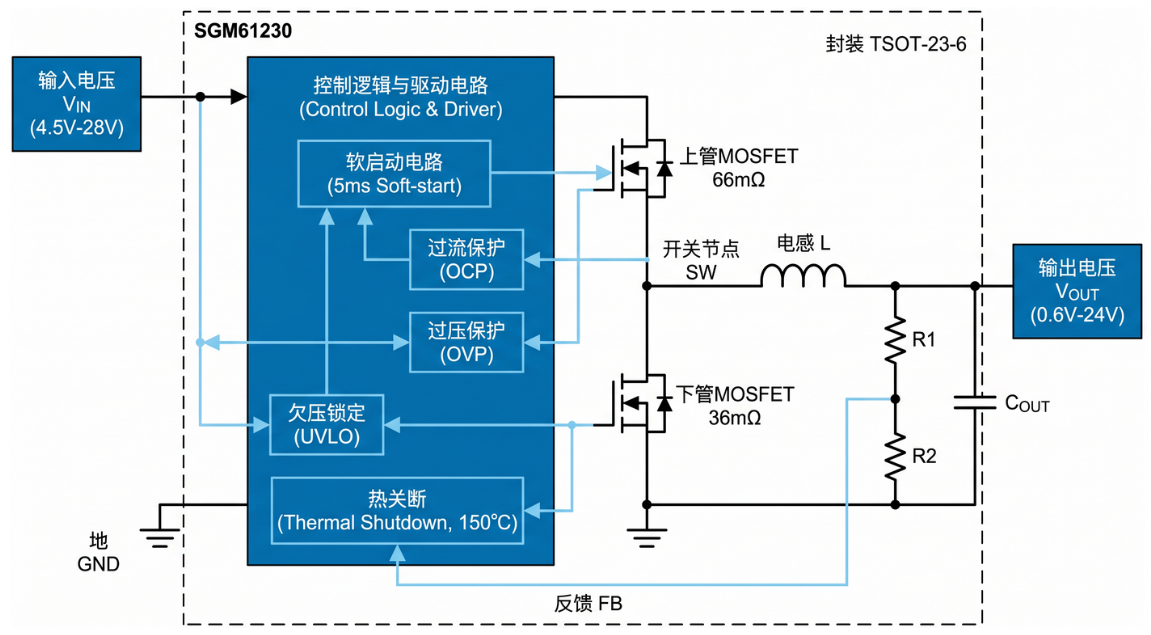

SGM61230同步降压内部功能框图
展示同步降压架构、内置上下管MOSFET、软启动电路与四大保护模块的完整连接关系
二、完整电气参数规格与器件选型表
| 参数类别 | 参数项目 | 规格数值 | 测试条件 |
|---|---|---|---|
| 输入输出 | 输入电压范围 | 4.5V ~ 28V | 绝对最大值30V |
| 输入输出 | 输出电压范围 | 0.6V ~ 24V | 可调输出 |
| 输入输出 | 连续输出电流 | 3A | VIN≤28V |
| 输入输出 | 峰值输出电流 | 4A | 10%占空比 |
| 功率级 | 上管导通电阻 | 66mΩ | 典型值 |
| 功率级 | 下管导通电阻 | 36mΩ | 典型值 |
| 功率级 | 开关频率 | 410kHz | 固定频率 |
| 功率级 | 参考电压 | 0.6V ±1.5% | 高精度 |
| 静态功耗 | 静态电流 | 25μA | 典型值 |
| 静态功耗 | 关断电流 | <1μA | 最大值 |
| 保护功能 | 软启动时间 | 5ms | 内部固定 |
| 环境参数 | 工作温度 | -40℃ ~ +125℃ | 结温范围 |
| 环境参数 | 热关断温度 | 150°C | 典型值 |
| 封装 | 封装类型 | TSOT-23-6 | 小尺寸 |
三、同步整流技术原理与效率优化机制
3.1 同步整流vs非同步架构对比
SGM61230采用同步降压（Synchronous Buck）拓扑结构，相比传统使用肖特基二极管进行续流的非同步方案，同步整流技术用低导通阻抗的MOSFET替代二极管，显著降低了续流阶段的传导损耗[2]。当上管关断、下管导通时，电流通过下管MOSFET的沟道流通，正向压降远低于肖特基二极管的0.3V-0.5V，因此效率提升明显。
同步整流技术核心优势
- 更低导通损耗：36mΩ下管电阻 vs 肖特基二极管0.3V压降，在3A电流下每年节省约8kWh电能
- 更高效率：92%+峰值效率 vs 非同步方案85%，显著降低散热设计压力
- 无体二极管反向恢复：MOSFET开关无反向恢复时间，减少开关损耗和EMI
- 简化BOM：无需外置肖特基二极管，降低系统成本和PCB面积
3.2 脉冲跳跃模式（PSM）轻载优化
在轻载条件下（负载电流小于约200mA），SGM61230自动进入脉冲跳跃模式（Pulse Skip Mode），通过跳过部分开关周期来减少开关次数，从而降低开关损耗和栅极驱动损耗。这种设计使得器件在空载条件下的静态电流可以低至25μA，有效延长了电池供电设备的续航时间。

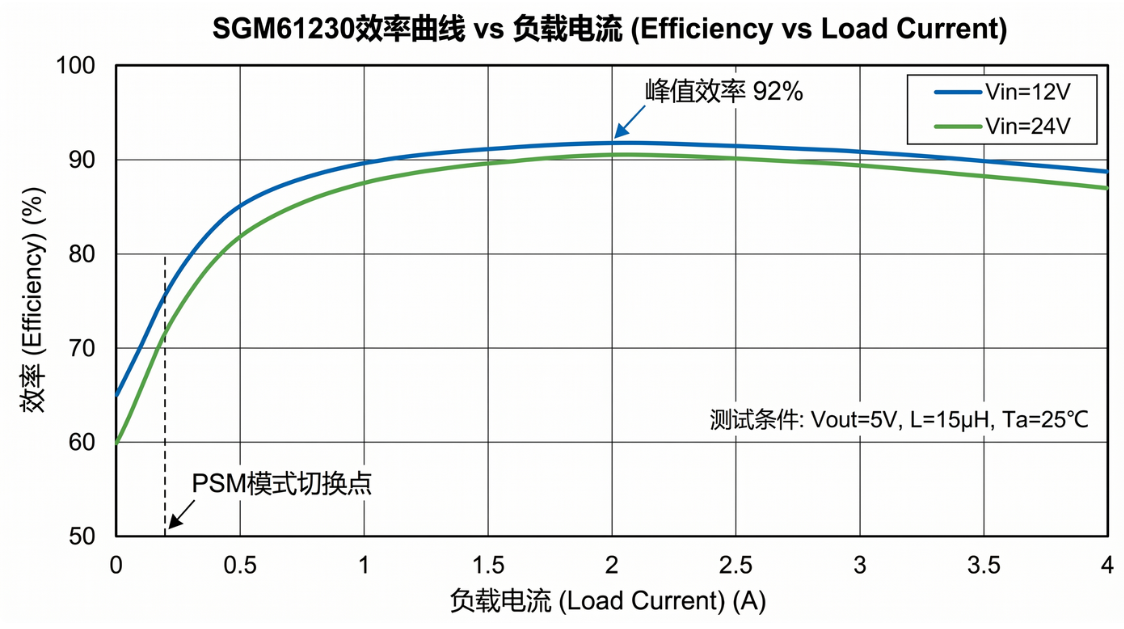

SGM61230效率曲线与负载关系图
展示不同输入电压（12V/24V）下效率随负载电流变化的曲线，包含PWM满载和PSM轻载模式切换点
3.3 410kHz固定频率设计优势
固定开关频率为410kHz是经过优化设计的选择。这一频率点既避开了AM广播频段（531kHz-1.611MHz）的干扰，又比高频方案（1MHz以上）具有更低的开关损耗，适合需要高效率的工业和消费电子应用。同时，固定频率设计使得外部LC滤波器的谐振点可以准确计算，简化了输出滤波电容和电感的选型。
四、四大保护机制与系统可靠性设计
SGM61230内置完善的保护机制，确保在各种异常工作条件下设备的安全运行[1]。
核心保护功能详解
1. 过流保护（OCP）- 打嗝模式（Hiccup Mode）
当检测到输出短路或过载导致电感电流超过限流阈值时，器件进入打嗝模式，停止所有开关动作并进入周期性尝试重启的循环。这种保护方式避免了持续大电流造成的芯片过热，同时在故障消除后能够自动恢复正常工作。保护响应时间<1μs，恢复时间根据负载条件自动调整。
2. 输出过压保护（OVP）
当输出电压异常升高超过安全阈值时，内部控制逻辑立即关断所有功率管，防止过压对后级负载电路造成损坏。OVP阈值通常设置为额定输出电压的120%-130%。
3. 热关断保护（Thermal Shutdown）
芯片结温超过150°C时自动激活热关断功能，停止开关操作。待温度下降至安全范围（典型20°C回差）后，器件自动恢复工作。这种保护确保芯片在极端热环境下不会造成永久性损坏。
4. 欠压锁定（UVLO）
当输入电压降至正常工作阈值以下时，欠压锁定功能确保芯片不会产生不稳定的输出，避免后级电路在异常电压条件下工作。UVLO阈值通常为3.5V-4V，确保在电源启动时输出稳定。

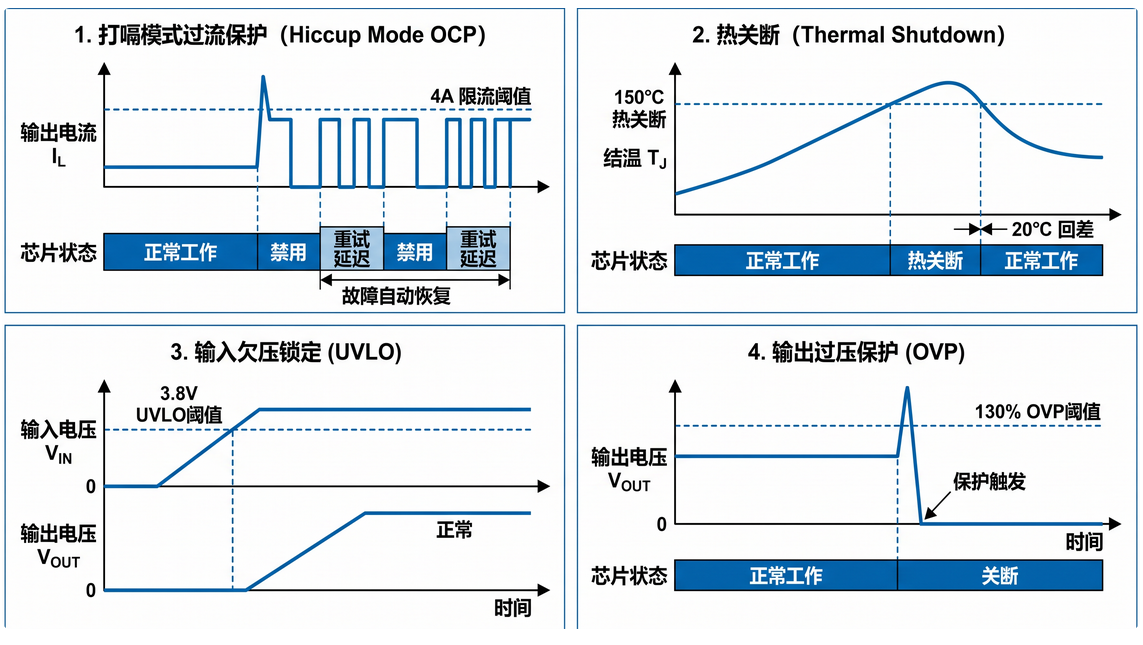

SGM61230保护功能时序框图
展示过流保护打嗝模式、热关断激活/恢复、UVLO触发的完整时序与响应过程
| 保护类型 | 阈值参数 | 响应时间 | 恢复方式 |
|---|---|---|---|
| 过流保护 | 4A峰值限流 | <1μs | 故障消除自动恢复 |
| 过压保护 | 额定输出×130% | <5μs | 电压下降自动恢复 |
| 热关断 | 150°C | <1ms | 温度下降20°C自动恢复 |
| 欠压锁定 | 3.8V | <10μs | 电压回升自动恢复 |
五、典型应用电路设计与外围器件选型
5.1 5V/3A标准应用推荐配置
针对5V/3A输出这一标准应用场景，以下为圣邦微官方推荐的外围器件配置方案：
| 元件类型 | 推荐规格 | 材质要求 | 布局要点 |
|---|---|---|---|
| 输入电容×2 | 10μF / 35V | X5R或X7R陶瓷 | 紧靠VIN引脚 |
| 输出电容×2 | 22μF / 10V | X5R或X7R陶瓷 | 靠近VOUT引脚 |
| 输出电感 | 15μH~22μH | 屏蔽式，饱和电流≥4A | 靠近SW节点 |
| 反馈电阻R1 | 22kΩ | 1%精度薄膜 | 靠近FB引脚 |
| 反馈电阻R2 | 3kΩ | 1%精度薄膜 | 决定输出电压 |
5.2 输出电压调节公式与计算方法
5.3 PCB布局设计关键要点
- 输入电容布局：应尽可能靠近芯片VIN引脚和GND引脚放置，缩短高频电流通路的回流路径，降低输入端的电压纹波。建议使用两个10μF并联，减小ESL效应
- SW节点处理：开关节点（SW）铜箔面积不宜过大以减少EMI辐射，同时应避免在该节点下方铺设敏感信号线
- 输出滤波电感：应靠近芯片SW引脚放置，电感下方同样不应走线，避免磁场耦合干扰。建议选择屏蔽式电感
- 散热设计：芯片底部裸露焊盘（Thermal Pad）必须可靠接地，并与PCB地平面通过多个过孔连接，建议≥6个过孔
- 反馈走线：电压反馈线（FB）应远离开关节点和大电流走线，以减少开关噪声的耦合，建议使用Kelvin连接
- 地平面完整性：保证PGND区域的完整性，避免被信号走线分割，以提供良好的回流路径

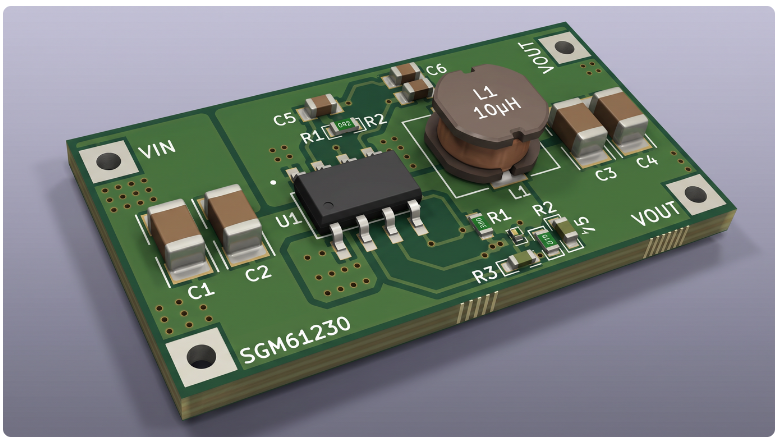

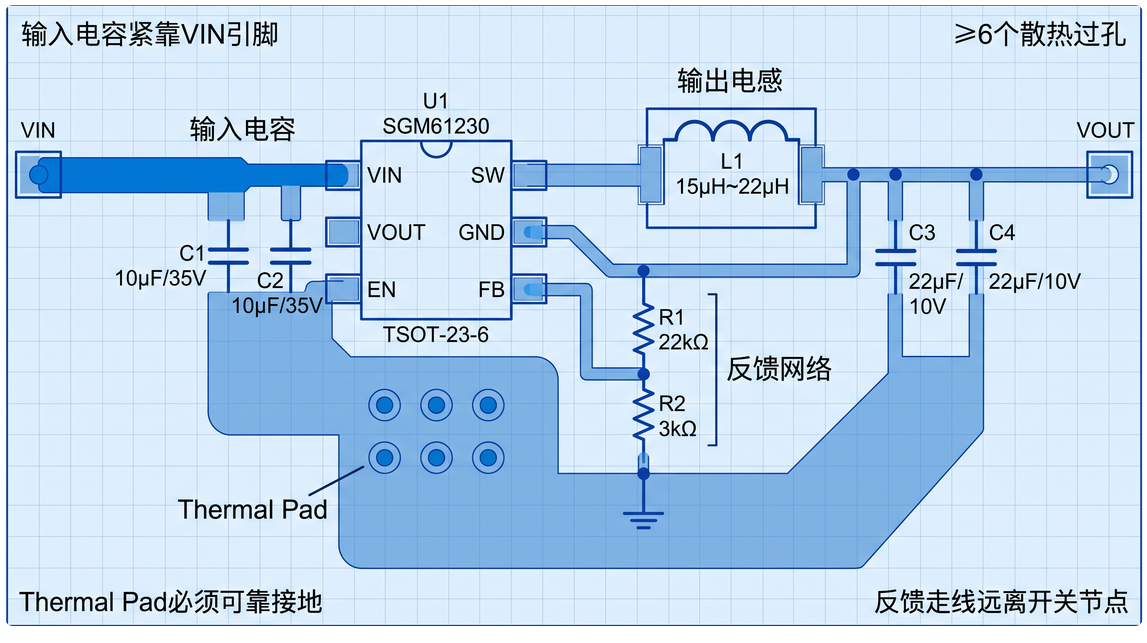

SGM61230 PCB布局优化示意图
展示输入电容、输出电感、反馈网络的优化布局位置与关键信号走线建议
六、目标应用领域与行业解决方案
SGM61230凭借其宽输入电压范围和3A输出能力，可广泛应用于以下领域：
目标应用场景与典型产品
- 工业控制系统：12V/24V工业总线供电，PLC控制器、分布式I/O模块供电，电梯控制柜辅助电源
- 通信设备：路由器、交换机、物联网关等设备的辅助电源，PoE受电设备降压供电
- 消费电子：机顶盒、智能音箱、电子玩具等产品的电源设计，USB PD供电降压
- 汽车电子：车载信息娱乐系统、行车记录仪等后装市场，OBD诊断设备供电
- 仪器仪表：便携式测量设备、工业检测仪器的电源供应，示波器前端供电
- LED照明：驱动电源的后级稳压控制，智能照明系统供电
七、选型对比与设计建议
7.1 与同类产品对比的核心优势
| 对比维度 | SGM61230 | 行业平均水平 | 优势说明 |
|---|---|---|---|
| 峰值效率 | 92%+ | 88%~90% | +2~4%效率提升 |
| 下管导通电阻 | 36mΩ | 50mΩ~80mΩ | 更低传导损耗 |
| 静态电流 | 25μA | 40μA~60μA | 轻载效率更优 |
| 封装尺寸 | TSOT-23-6 | SOP-8 | 节省60% PCB面积 |
| 内置补偿 | 是 | 部分 | 简化设计，减少元件 |
7.2 设计自检清单
工程师设计检查要点
- 确认输入电压不超过28V（绝对最大值30V），考虑浪涌预留10%裕量
- 确认输出电流不超过3A（峰值4A），高温环境下建议降额至2.5A
- 检查散热设计：Thermal Pad必须接地且有≥6个散热过孔连接地平面
- 验证输出电容ESR是否在推荐范围内（X5R/X7R陶瓷建议22μF×2）
- 确认电感饱和电流额定值≥4A，选择屏蔽式电感减少EMI
- 测量满载工作时的芯片结温，确保不超过125°C
