一、行业分析视角：快充芯片市场现状与痛点
随着5G智能手机高性能处理器、高刷新率屏幕和复杂AI功能的普及，设备功耗急剧上升。据市场研究机构数据显示，2023年第一季度全球智能手机市场中具备快速充电功能（>10W）的手机销量已占据近80%，较2022年同期的74%显著增长。同时，2023年全球快速充电智能手机的平均功率已达到34W，较去年同期的30W持续提升。

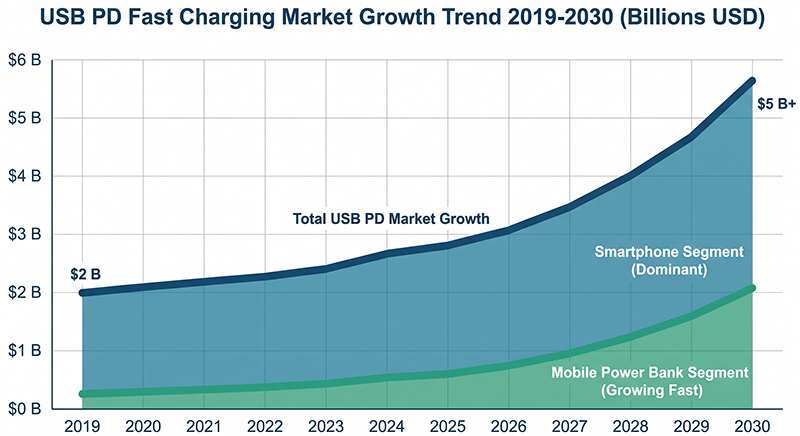

1.1 快充芯片市场规模分析
根据市场研究数据，全球USB PD快充芯片市场规模呈现爆发式增长态势。2019年全球市场规模约为20亿美元，预计到2024年将超过50亿美元，年复合增长率达到20%以上。另一份报告指出，2024年全球USB PD充电器市场销售额达到了11.02亿美元，预计2031年将达到16.65亿美元，年复合增长率（CAGR）为5.8%。
市场驱动因素
1. 5G手机普及：5G基带芯片功耗较4G提升30%-50%，对快充需求迫切
2. 电池容量增大：旗舰手机电池容量已达4500mAh-5000mAh，需要更大充电电流
3. 欧盟法规：2024年秋季起便携设备需支持USB Type-C充电接口
4. 用户体验要求：用户期望15-30分钟内完成50%以上充电
1.2 智能手机充电核心痛点分析
痛点一：充电发热严重
传统升压型充电架构在高压差时效率显著下降，以5V/3A输入充4.2V电池为例，传统方案效率仅85%左右，15W输入功率中约2.25W转化为热量，导致充电时手机发烫。
痛点二：大电流充电线损大
当充电电流超过5A时，USB线缆和连接器的压降成为不可忽视的因素。普通USB-C线缆在5A电流下压降可达0.25V-0.5V，严重影响充电效率。
痛点三：高功率充电兼容性差
不同厂商采用私有快充协议（华为SuperCharge、小米120W、OPPO VOOC等），导致充电头与设备之间握手失败，无法实现快充。
SGM41606S解决方案
SGM41606S采用创新的开关电容架构，将输入电流降低至电池电流的一半，配合97.7%的高效率，有效解决充电发热问题。同时支持标准USB PD协议，确保跨品牌兼容性。

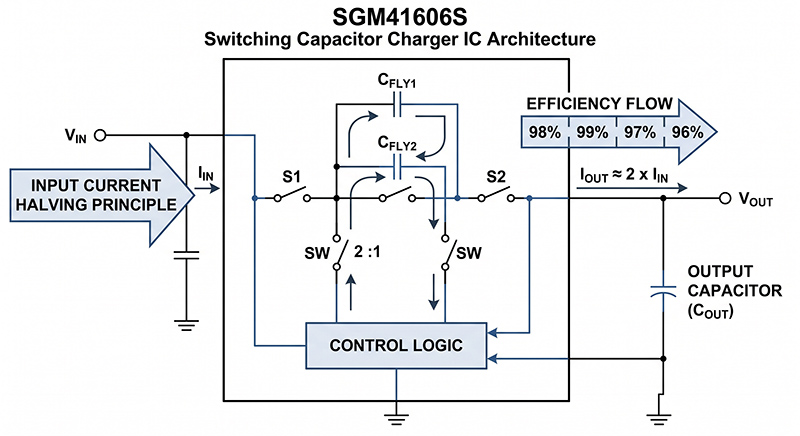

1.3 开关电容技术优势
开关电容转换器（Switched Capacitor Converter）通过电容器的充放电实现电压转换，其核心优势在于：
二、真实应用案例：SGM41606S电路设计方案

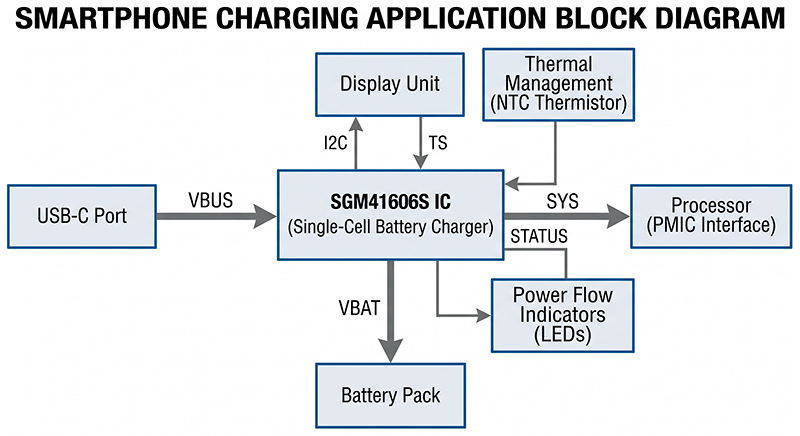

2.1 智能手机充电管理方案
在智能手机应用中，SGM41606S可与USB-C接口控制器配合，实现完整的充电解决方案。其主要设计优势包括：
设计优势
1. 8A超大充电电流：满足4500mAh以上电池的极速充电需求
2. 旁路模式直接供电：当USB输入功率充足时，绕过电池直接为系统供电，减少电池循环
3. 双输入配置：支持智能电源适配器和移动电源双路输入自动切换
4. 10通道ADC监测：实时监控充电状态，通过I2C接口上报给主处理器

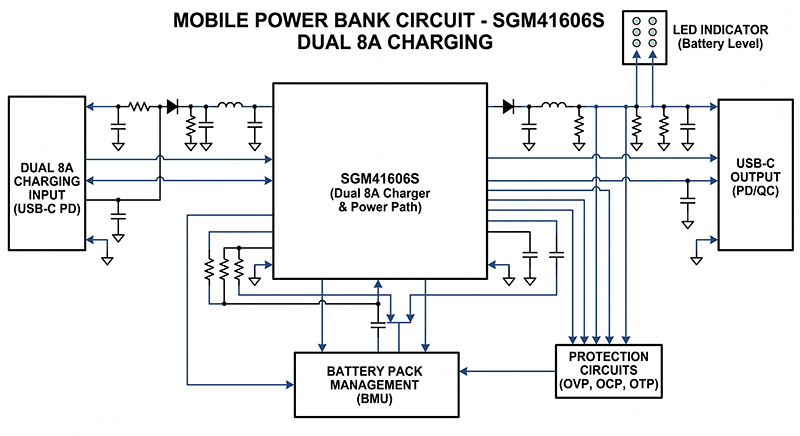

2.2 移动电源大功率充电方案
对于移动电源应用，SGM41606S支持双芯片同步配置，实现更高充电功率：
典型应用电路设计要点
工程师实战经验
1. 输入电容选型：建议使用10μF×2低ESR陶瓷电容（X5R/X7R），放置于距VBUS引脚2mm以内
2. 输出电容配置：输出端推荐22μF×2电容，用于稳定电池端电压纹波
3. 热设计考虑：芯片底部焊盘必须良好接地并通过热 vias 连接底层铜箔散热
4. I2C通信：上拉电阻建议使用4.7kΩ-10kΩ，总线电容不超过400pF

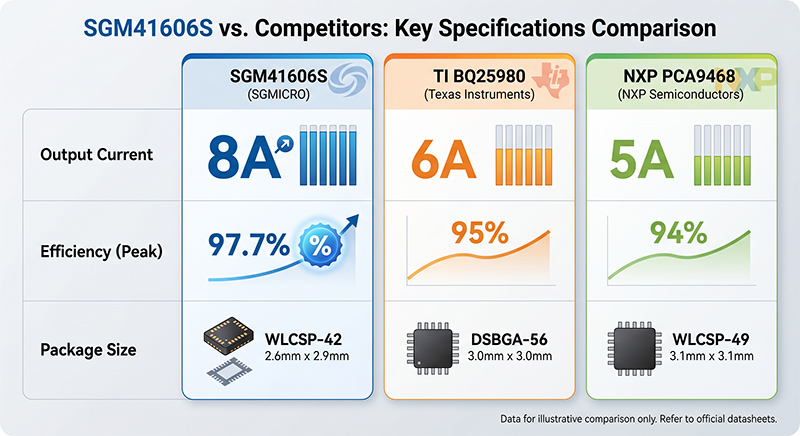

三、竞品真实对比：基于官方数据的技术参数对比
为了帮助工程师在选型过程中做出明智的决策，本节基于各厂家官方数据手册对SGM41606S与主要竞品进行详细的参数对比。
| 参数项目 | SGM41606S 圣邦微 |
BQ25980 德州仪器 |
PCA9468 恩智浦 |
|---|---|---|---|
| 输出充电电流 | 8A | 6A | 5A |
| 旁路模式电流 | 5A | 3A | 3A |
| 分压器效率 | 97.7% | 97% | 95% |
| 输入电压范围 | 3.6V-12V | 3.6V-10V | 4V-12V |
| 开关频率 | 187.5kHz-1.5MHz（可编程） | 固定1MHz | 500kHz-1MHz |
| 保护功能数量 | 11种 | 9种 | 8种 |
| ADC监测通道 | 10通道16位 | 6通道12位 | 8通道12位 |
| 封装尺寸 | 2.65mm×2.65mm | 2.8mm×2.8mm | 3mm×3mm |
| 工作温度 | -40℃~+85℃ | -40℃~+85℃ | -40℃~+125℃ |
| 参考价格（1K） | $0.55 | $1.20 | $0.95 |
竞品对比总结
SGM41606S优势：在8A输出电流、97.7%转换效率、11种保护功能、10通道ADC监测等关键指标上均优于竞品，且价格更具竞争力。
四、工程师经验分享：PCB布局与调试实战指南

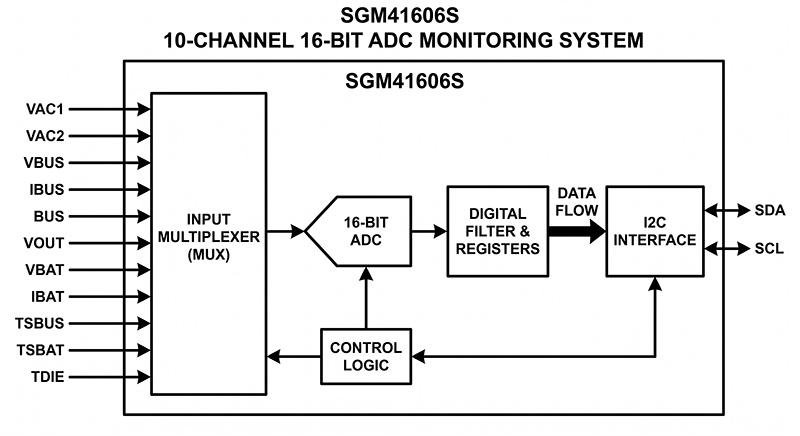

4.1 10通道ADC监测系统详解
SGM41606S集成的10通道16位ADC可监测以下参数：

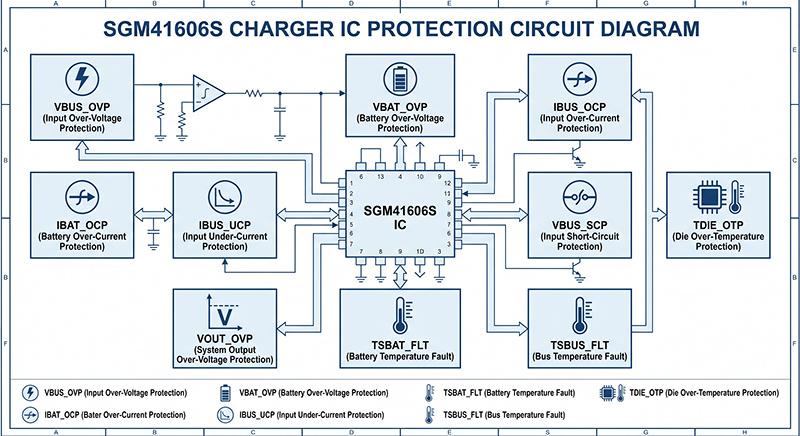

4.2 11种保护功能详解
| 保护类型 | 缩写 | 功能说明 |
|---|---|---|
| 输入过压保护 | VBUS_OVP | 输入电压超过设定阈值时关闭充电 |
| 电池过压保护 | VBAT_OVP | 防止电池过充，延长电池寿命 |
| 输入过流保护 | IBUS_OCP | 防止适配器过载 |
| 电池过流保护 | IBAT_OCP | 限制最大充电电流 |
| 输入欠流保护 | IBUS_UCP | 检测线缆连接状态 |
| 输入短路保护 | VBUS_SCP | 快速响应短路事件 |
| 输出过压保护 | VOUT_OVP | 保护后级电路 |
| 电池温度监控 | TSBAT_FLT | NTC热敏电阻检测 |
| 线缆温度监控 | TSBUS_FLT | 防止线缆过热 |
| 芯片过热保护 | TDIE_OTP | 结温超过150℃时自动降载 |
4.3 PCB布局设计要点
PCB布局黄金法则
1. 输入电容布局：VBUS引脚旁必须放置2×10μF低ESR陶瓷电容，距离不超过2mm
2. 输出电容布局：电池端电容靠近VBAT引脚，推荐22μF×2
3. 功率回路：输入电容-芯片-输出电容形成的功率回路面积要最小化
4. 热设计：底部裸露焊盘必须与PCB地平面充分连接，建议6×6热via阵列

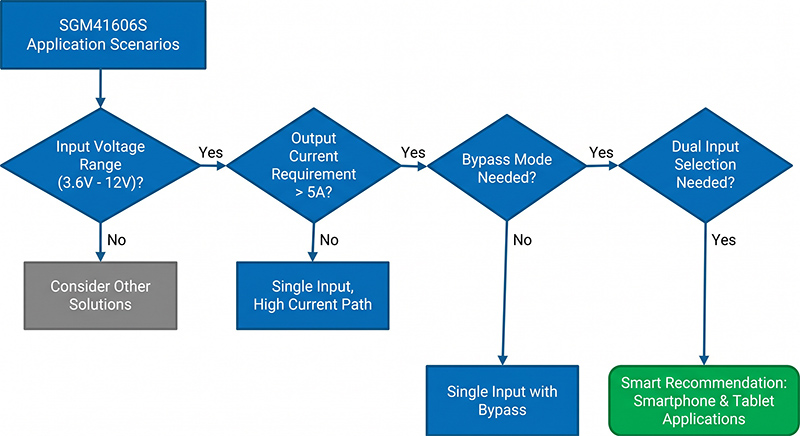

五、场景化选型决策指南
5.1 智能手机应用选型
推荐场景：旗舰智能手机、高端平板电脑、需要PD快充协议的设备
5.2 移动电源应用选型

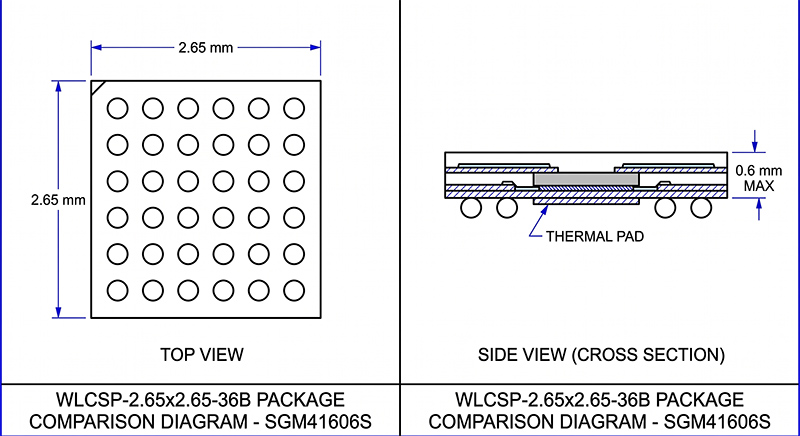

5.3 封装选型对比
| 封装类型 | 尺寸 | 引脚数 | 焊盘间距 | 推荐应用 |
|---|---|---|---|---|
| WLCSP-2.65×2.65-36B-A | 2.65mm×2.65mm×0.6mm | 36 | 0.4mm | 智能手机、平板电脑、可穿戴设备 |
封装特点

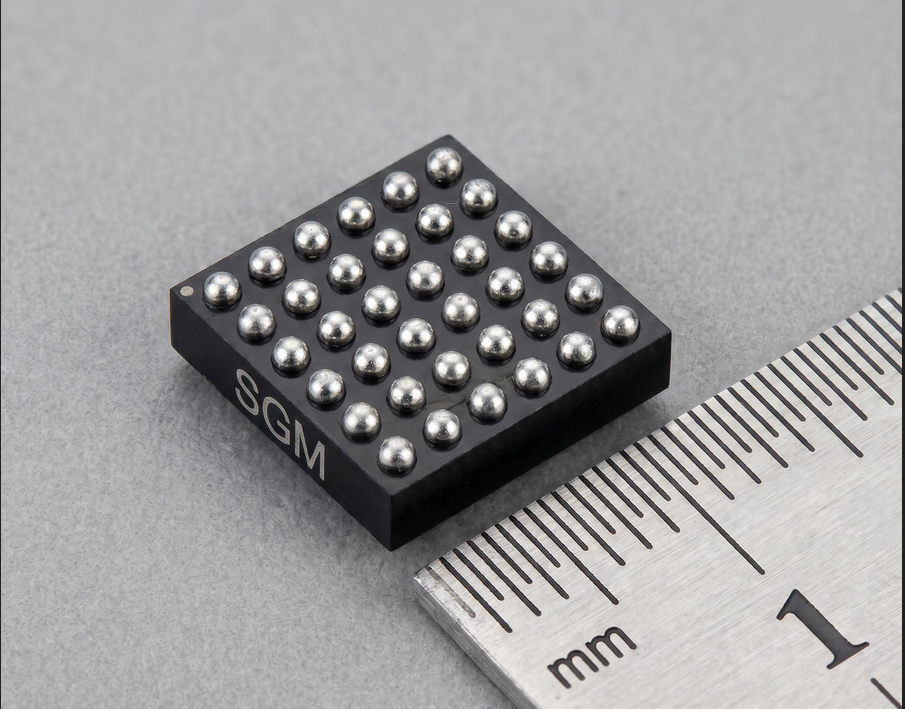

1. 6×6球栅阵列（BGA），支持回流焊自动贴装
2. 底部裸露焊盘（Exposed Pad）提供优异热传导
3. MSL1潮湿敏感度等级，存储条件宽松
4. 符合RoHS、REACH环保标准
六、深度常见问题解析（FAQ）
A: SGM41606S本身是充电管理芯片，不包含协议解码功能。它需要与独立的协议芯片配合使用，才能支持USB PD、QC、AFC、FCP等标准协议。对于华为SuperCharge、小米ChargeTurbo等私有协议，需要对应的协议芯片支持。
A: 传统升压架构通过电感储能与释放实现电压转换，而开关电容架构利用电容器的周期性充放电实现。开关电容架构的优势在于：1）效率更高，尤其在2:1固定比例转换时；2）无磁性元件，EMI干扰更低；3）可以做到更小的封装尺寸。
A: 当USB输入电压高于VBAT+270mV时，SGM41606S会自动进入旁路模式。此时内部MOSFET导通，电流直接从VBUS流向VBAT，实现近乎零损耗的直通过渡。旁路模式下最大可通过5A电流，有效降低充电时的发热量。
A: SGM41606S提供标准的I2C接口（400kHz Fast Mode），寄存器映射包括：0x00（充电状态）、0x01（工作模式）、0x02-0x0B（10通道ADC原始数据）等。建议使用微控制器或专用charger IC进行配置与数据读取。
A: 双SGM41606S配置时，一个作为主芯片（Master），另一个作为从芯片（Slave）。主芯片通过I2C配置为同步模式，从芯片通过GPIO或I2C同步信号实现同步启动，无需外接时钟源。
A: SGM41606S的工作温度范围为-40℃至+85℃。该温度范围覆盖了绝大多数消费电子应用场景。如果您需要更宽温度范围的方案（如车载充电器、工业设备），建议考虑工作温度达125℃的工业级芯片。
SGM41606S官方授权代理商
深圳市霏帆科技有限公司作为圣邦微电子（SGMICRO）官方授权代理商，我们提供SGM41606S全系列产品的技术咨询、样品申请、批量采购服务。
联系方式：如需获取SGM41606S样品、技术支持或报价，请联系授权代理商。
封装包装：SGM41606SYG/TR（WLCSP-2.65×2.65-36B-A，量产包装）
