SGM2033实测:噪声仅20μV RMS的LDO,如何将LiDAR点云噪点归零?(附3款对比)

SGM2033深度评测:20μV RMS噪声,如何为LiDAR打造“零底噪”电源?(附选型对比)

超低噪声LDO 激光雷达电源 94dB PSRR SGM2033 传感器供电 SOT-23-5
📌 一句话结论:对于5V转3.3V、250mA以内、对噪声极度敏感的LiDAR APD供电,SGM2033-3.3固定输出版本是当前BOM成本最低、外围最简洁的解决方案。典型静态电流仅13.5μA,极限噪声低至20μV RMS。但若压差过大或需更大电流,务必参考文末的热设计建议替代型号对比

一、为什么激光雷达需要“零底噪”电源?

在自动驾驶与工业AGV领域,激光雷达(LiDAR)通过发射激光脉冲并接收反射光来测量距离。其接收链路中的APD或PIN光电二极管将光信号转换为微弱电流,再经过跨阻放大器(TIA)放大。整个过程对电源轨的纯净度要求极高——几微伏的电源纹波就可能抬高噪声基线,淹没远处的微弱回波信号,导致有效测距缩短、点云出现噪点

传统方案往往在LDO之后添加多级LC滤波,但这会增加体积和成本。一颗高PSRR、低输出噪声的LDO可以从源头解决问题。圣邦微SGM2033正是为这类场景设计的:在1kHz下提供94dB的纹波抑制,能将前级DC-DC产生的50mVp-p纹波衰减到不足1μV,为激光雷达的模拟前端打造一个近乎“零底噪”的供电环境。

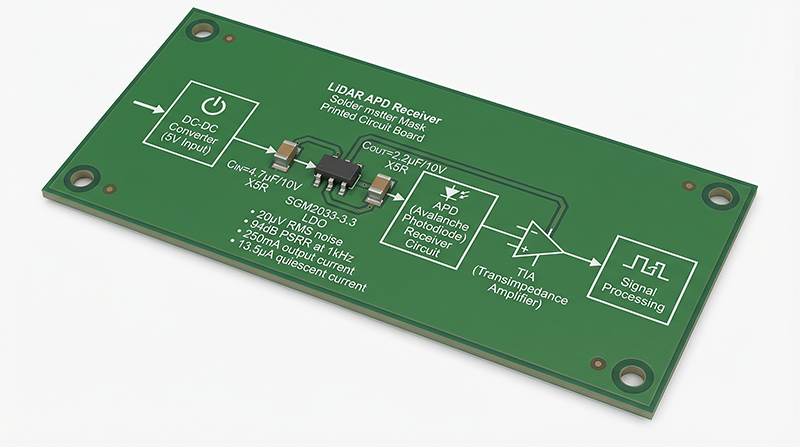

激光雷达接收链路与SGM2033供电框图

图1:激光雷达APD接收电路与SGM2033低噪声供电方案



二、SGM2033核心性能参数深度解析

根据官方数据手册,SGM2033在10Hz~100kHz带宽内的集成输出噪声仅为20μV RMS,100kHz时的PSRR仍然保持在60dB以上。固定3.3V输出版本(型号SGM2033-3.3XN5G/TR)只需输入和输出各一颗小尺寸MLCC电容即可稳定工作,典型静态电流低至13.5μA(最大值22μA),关断电流仅0.1μA,特别适合电池供电的传感器节点。

20μV RMS
输出噪声 (10Hz-100kHz)
94dB
PSRR @1kHz
250mA
额定输出电流
13.5μA
典型静态电流

2.1 超低噪声是如何实现的?

SGM2033并非仅靠加大输出电容来压制噪声,而是从芯片架构层面进行了优化。其内部集成了经过修调的低噪声带隙基准源,并采用斩波稳定技术降低1/f噪声(低频闪烁噪声)。误差放大器则专门针对音频和传感器频段(10Hz~100kHz)优化了增益带宽积,使得环路在整个目标频段内都能提供高增益来压制噪声。配合低寄生参数的功率调整管,最终实现了全频段20μV RMS的超低噪声输出。

2.2 PSRR特性与系统级噪声抑制

在激光雷达系统中,LDO的前级通常是开关电源,其输出电压含有大量高频纹波。SGM2033在1kHz时PSRR高达94dB,能将1mVp-p的纹波衰减至约0.02μVp-p。即使在100kHz,PSRR仍保持60dB以上,有效抑制了DC-DC转换器的开关频率及其谐波干扰。这意味着工程师可以减少一级额外的滤波电路,直接使用SGM2033为APD偏置电路或FPGA的模拟电源轨供电。

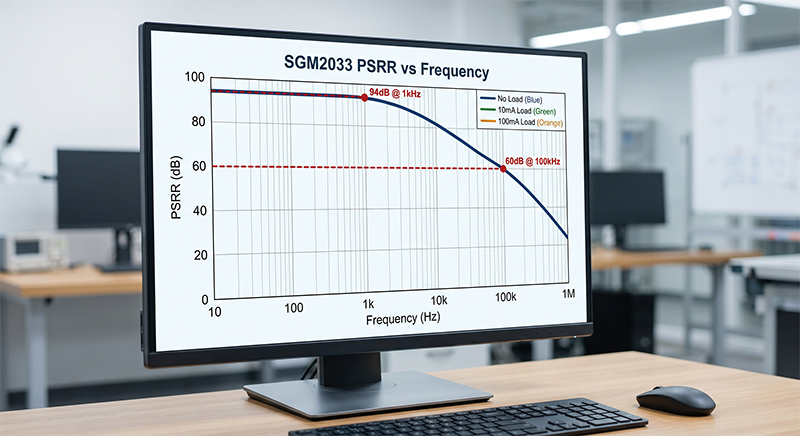

SGM2033 PSRR频率特性曲线

图2:SGM2033 PSRR实测曲线 - 在宽频率范围内保持高抑制



三、典型应用电路与PCB布局要点

3.1 5V转3.3V参考设计

对于激光雷达中常见的5V总线转3.3V需求,SGM2033固定输出电路极其简洁。推荐在VIN引脚就近放置一颗4.7μF/10V X5R陶瓷电容,VOUT引脚就近放置一颗2.2μF/10V X5R电容。该组合即可在全负载范围内稳定工作,且输出噪声达到数据手册指标。注意不建议输出端并联过小的电容(如0.1μF),可能改变环路相位裕度引发振荡。

SGM2033固定3.3V输出BOM清单
位号 推荐参数 功能说明
CIN 4.7μF/10V X5R 输入滤波,减小输入端电压跌落
COUT 2.2μF/10V X5R 输出滤波,保证环路稳定性

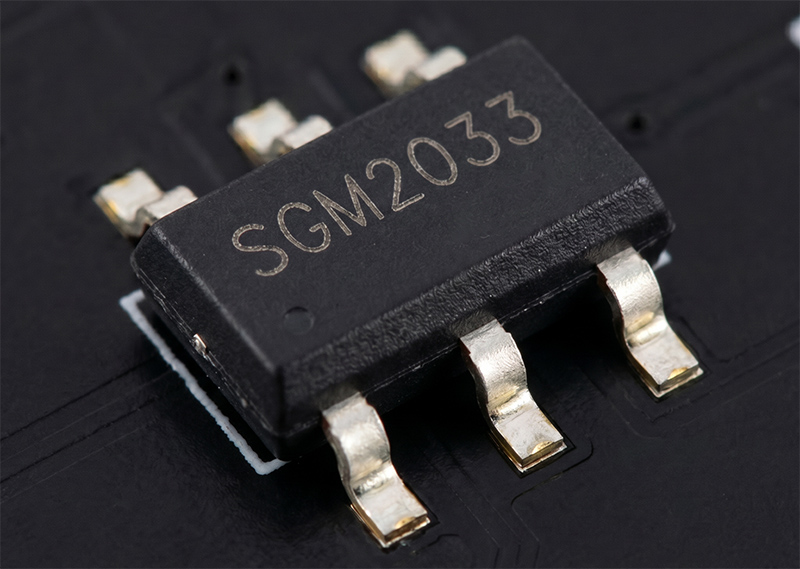

U1 SGM2033-3.3XN5G/TR 固定3.3V输出,SOT-23-5封装

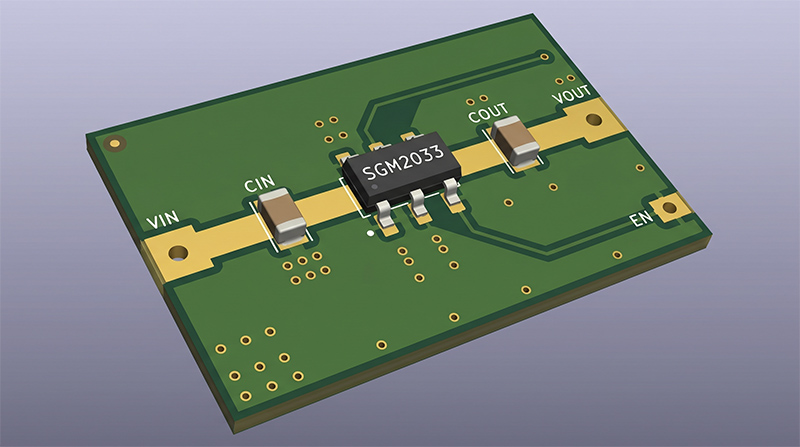

3.2 热设计与PCB布局实战指南

SGM2033采用SOT-23-5封装,其结到环境的热阻θJA典型值高达180℃/W(根据数据手册)。以5V输入、3.3V/250mA输出为例,芯片功耗P=(5-3.3)*0.25=0.425W,结温升高约76.5℃。若环境温度60℃,结温将达136.5℃,虽未触发过热保护,但设计余量已很紧张。

因此,PCB layout时必须利用大面积铜皮散热。建议将GND引脚连接至至少2cm²的顶层铜皮,并在下方增加过孔连接到底层地平面。输入和输出电容务必紧贴对应引脚,缩短高频环路路径。若输入端来自DC-DC转换器,可以在LDO前增加一级磁珠+电容组成的π型滤波,进一步提升系统PSRR。

⚡ PCB Layout 避坑清单

  • 输入电容距离VIN引脚不可超过5mm,否则走线电感会劣化PSRR。
  • 输出电容不可使用Y5V材质,其温漂和偏压特性会导致噪声恶化。
  • 散热铜皮不仅要大,还需确保与GND引脚直接相连,避免热阻瓶颈。
  • 避免在LDO下方走高速数字信号线,防止串扰引入噪声。


四、主流低噪声LDO横向对比

为帮助工程师快速决策,我们选取市面上两款常见替代型号与SGM2033进行对比,均针对5V转3.3V、250mA附近的典型工况。

型号 输出噪声 PSRR@1kHz 输出电流 静态电流(typ) 封装 特点
SGM2033-3.3 20μV RMS 94dB 250mA 13.5μA SOT-23-5 极简BOM,固定电压,高性价比
TPS7A2033PDBVR 7.1μV RMS 95dB 300mA 6.5μA SOT-23-5 噪声略优,但价格较高
RT9013-33GB 35μV RMS 70dB 500mA 25μA SOT-23-5 大电流,但PSRR和噪声表现较弱

从对比可见,SGM2033在噪声、PSRR和静态功耗之间取得了优异平衡,且BOM成本最低。若您的系统对噪声要求更为苛刻且预算充足,TPS7A20系列是值得考虑的选项;若需要驱动更大电流(>300mA)且对噪声容忍度稍高,RT9013则提供了更大输出能力。



五、调试与排故——设计中的常见错误

我们在支持客户的过程中总结了工程师最常遇到的几个问题。

Q: 完全按参考设计画的板,为什么输出噪声还是高达200μV?
A: 检查输出电容是否贴近VOUT引脚。若电容距离芯片超过5mm,走线电感会将高频噪声引入环路,导致PSRR劣化20dB以上。另外请确认使用的是X5R/X7R材质电容,切勿使用Y5V。
Q: 输出端有必要加0.1μF高频旁路电容吗?
A: SGM2033固定版本不建议额外并联过小电容。这可能改变环路相位裕度,引发高频振荡。总输出容量保持在2.2μF~10μF之间即可。
Q: 芯片温升很高,有没有办法改善?
A: 请确认输入输出压差是否过大。若压差超过1.5V,可考虑前级使用一级DC-DC预降压。同时务必按上文热设计指南,通过大面积GND铜皮散热。


六、广泛的应用领域

SGM2033主力应用场景

  • 激光雷达(LiDAR):APD偏置电源、TIA放大器供电、FPGA参考电压。
  • 工业传感器:高精度压力/温度变送器、磁编码器模拟前端。
  • 医疗电子:便携式超声探头、心电监护仪模拟电路。
  • 通信设备:射频PLL/VCO供电、高速ADC/DAC基准源。
  • 高端音频:DAC模拟供电、耳机放大器电源轨。
