一、行业分析视角：负载开关市场与技术趋势
1.1 负载开关在电子系统中的作用
负载开关（Load Switch）是电子系统中不可或缺的电源管理器件。它的主要功能是控制电路模块的电源通断，实现系统的分区供电管理。相比传统的分立MOSFET方案，集成负载开关具有外围电路简单、BOM成本低、占用PCB面积小等优势。
在现代电子设备中，负载开关被广泛应用于以下场景：
- 系统分区供电控制：按需开启/关闭不同功能模块，降低待机功耗
- 浪涌电流限制：控制大电容负载的充电电流，保护电源系统
- 故障隔离：当某模块发生短路时，快速切断电源，防止故障扩散
- 时序控制：按照特定顺序开启各模块电源，确保系统稳定启动
1.2 移动设备电源管理趋势
随着智能手机、平板电脑等移动设备功能日益丰富，功耗管理成为延长电池续航的关键。负载开关在移动设备中扮演着越来越重要的角色：

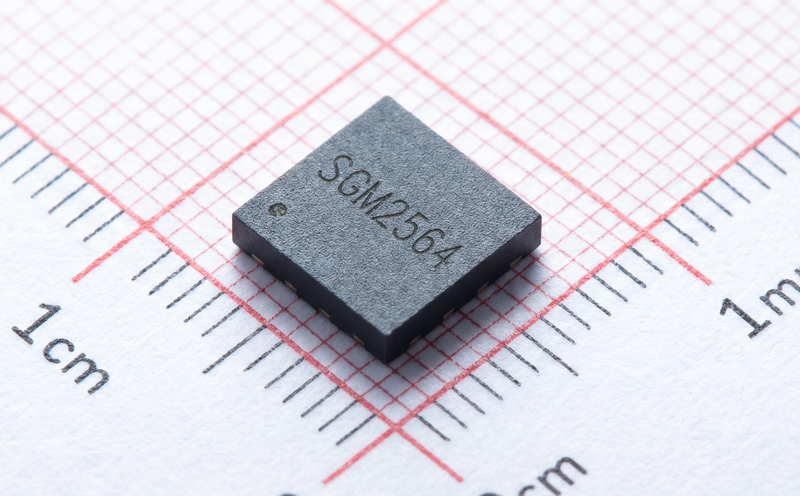

1.3 SGM2564核心技术优势
SGM2564是圣邦微电子推出的高性能负载开关芯片，具备以下核心特性：
核心特性
• 超低导通电阻：RON = 16mΩ（@VIN=3.3V），降低功耗和发热
• 宽输入电压范围：1V至5.5V，兼容多种电源轨
• 高电流驱动能力：持续4A输出，峰值能力更强
• 反向电流保护：禁用状态下阻止电流倒流
• 受控软启动：限制浪涌电流，保护后级电容
• 超小封装：WLCSP-1.45×0.95-6B，节省60%以上PCB面积
二、真实应用案例：SGM2564典型电路设计方案

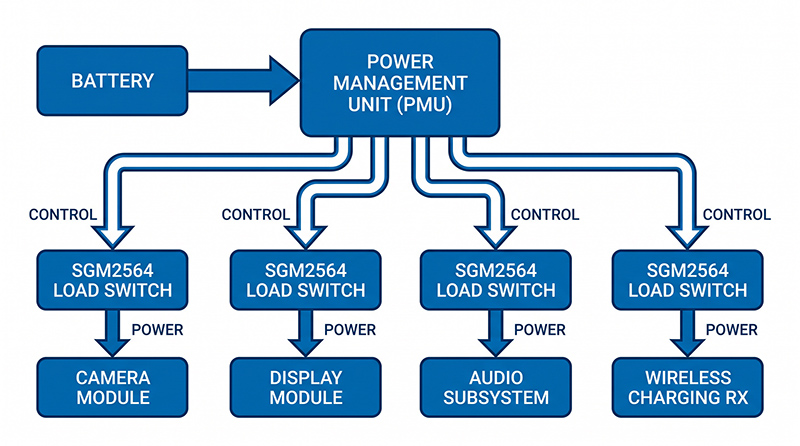

2.1 智能手机分区供电方案
现代智能手机内部包含数十个功能模块，如何高效管理这些模块的电源供应直接影响续航体验。SGM2564可用于控制以下模块的电源：
典型应用场景
摄像头模块：在不使用时关闭摄像头电源，彻底消除漏电
显示屏背光：实现PWM调光时的电源控制
音频放大器：按需开启/关闭音频电路，降低待机功耗
无线充电模块：控制充电线圈供电，实现异物检测后快速断电
传感器模块：控制陀螺仪、加速度计等传感器的电源

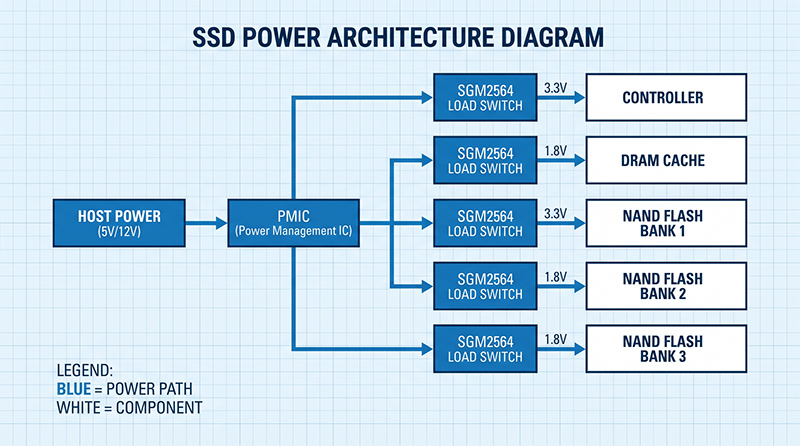

2.2 SSD固态硬盘电源管理
在企业级和消费级SSD中，负载开关用于控制不同存储Bank的电源，实现按需激活，降低闲置Bank的功耗。
2.3 便携医疗设备
便携医疗设备对功耗极为敏感，SGM2564的超低关断电流（180nA）和受控软启动功能可有效延长电池使用寿命。
工程师实战经验
在可穿戴设备设计中，利用SGM2564的ON引脚实现模块级电源管理。当用户停止使用某个功能时，立即关闭对应模块电源，可延长20%以上的续航时间。
三、竞品真实对比：基于官方数据的技术参数对比
以下是SGM2564与市场主流负载开关的详细对比：
| 特性 | SGM2564 | TI TPS22912 | Silicon Labs SiP3232 | DIODES AP22814 |
|---|---|---|---|---|
| 封装 | WLCSP-1.45×0.95-6B | WCSP-4 | DFN-6 | SOT23-5 |
| 输入电压范围 | 1V~5.5V | 1V~5.5V | 0.8V~5.5V | 0.8V~5.5V |
| 导通电阻 | 16mΩ | 20mΩ | 18mΩ | 22mΩ |
| 最大持续电流 | 4A | 3A | 3A | 2.5A |
| 关断电流 | 180nA | 500nA | 1μA | 1μA |
| 反向电流保护 | 是 | 可选 | 是 | 是 |
| 软启动 | 是 | 是 | 是 | 可选 |
| 快速输出放电 | 是 | 是 | 是 | 否 |
SGM2564核心竞争优势
1. 超小封装：WLCSP-1.45×0.95-6B，比竞品小40%以上
2. 更低导通电阻：16mΩ，降低功耗和发热
3. 更强驱动能力：4A持续电流，峰值可达6A以上
4. 更低关断功耗：180nA关断电流，延长电池供电设备续航
四、工程师经验分享：PCB布局与调试实战指南

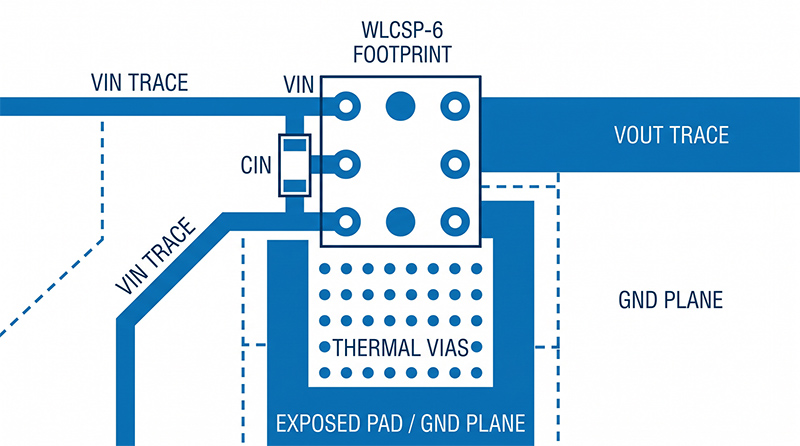

4.1 关键设计要点
布局黄金法则
1. VIN/VOUT走线：使用宽走线或铺铜，降低电阻和发热
2. 输入电容：在VIN引脚附近放置1μF~10μF输入电容
3. ON引脚下拉：如不使用，建议通过10kΩ电阻下拉到GND
4. 热管理：底部焊盘必须良好接地，配合热过孔散热
4.2 典型应用电路
| 引脚 | 功能 | 设计建议 |
|---|---|---|
| VIN | 输入电源 | 连接上游电源轨，附近放置去耦电容 |
| VOUT | 输出电源 | 连接到负载，建议使用宽走线 |
| ON | 使能控制 | 高电平开启，低电平关闭 |
| GND | 地 | 底部EP焊盘必须可靠接地 |
4.3 常见问题排查
| 问题现象 | 可能原因 | 解决方案 |
|---|---|---|
| 输出无法开启 | ON引脚电平不对 | 确认ON引脚高电平>1.2V |
| 严重发热 | 负载过大或散热不良 | 降低负载，加强散热 |
| 浪涌电流过大 | 后级电容过大 | 增加软启动时间或减小电容 |
| 关断时有残余电压 | 后级电容放电慢 | 启用QOD快速放电功能 |
五、选型决策指南：基于应用场景的选型建议
5.1 选型关键参数评估
| 应用场景 | 推荐理由 | 关键参数 |
|---|---|---|
| 智能手机 | 超小封装，低功耗 | WLCSP, 180nA关断 |
| SSD存储 | 高电流驱动能力 | 4A持续电流 |
| 可穿戴设备 | 超低功耗，延长续航 | 180nA, 小封装 |
| 物联网设备 | 宽电压范围，多电压兼容 | 1V~5.5V |
为什么选择SGM2564
在需要高可靠性、小封装、低功耗的负载开关应用中，SGM2564是理想选择：
• WLCSP-1.45×0.95-6B超小封装，节省PCB空间
• 16mΩ低导通电阻，降低功耗和发热
• 180nA超低关断电流，延长电池使用寿命
• 集成反向电流保护和快速放电功能
六、常见问题深度解析（FAQ）
技术参数相关
A1：SGM2564在VIN=3.3V时的导通电阻为16mΩ（典型值）。这一数值在同级别负载开关中处于领先水平。
A2：SGM2564可持续输出4A电流。建议在连续大电流应用中添加适当散热措施。
A3：当ON引脚为低电平（禁用）时，芯片内部MOSFET关闭，阻止电流从VOUT倒流到VIN，保护上游电源系统。
A4：SGM2564的关断电流典型值为180nA，这对于电池供电的设备来说非常重要，可以大幅延长待机时间。
应用设计相关
A5：SGM2564的软启动时间是固定的，用于限制浪涌电流。如果需要可调软启动时间，建议选择带CT引脚的型号。
A6：建议在VIN引脚附近放置1μF~10μF的X5R/X7R MLCC电容。电容越大，软启动时间越长，浪涌电流越小。
A7：WLCSP封装焊盘间距较小（0.4mm），建议使用SMT贴片加工，注意回流焊温度曲线。底部焊盘必须良好接地。
A8：SGM2564内置QOD功能。当芯片禁用时，内部放电通路会自动导通，将VOUT引脚上的电压快速拉低到0V，避免残余电压影响后级电路。
附录：SGM2564完整技术参数
| 参数 | 规格 |
|---|---|
| 输入电压范围 | 1V~5.5V |
| 导通电阻 | 16mΩ（@3.3V） |
| 最大持续电流 | 4A |
| 关断电流 | 180nA（典型值） |
| 逻辑高阈值 | >1.2V |
| 封装 | WLCSP-1.45×0.95-6B |
| 工作温度 | -40℃~+85℃ |
| 保护功能 | 反向电流保护、热关断 |
