SGM38120 7通道相机PMIC | 15μVRMS超低噪声、105dB PSRR | 圣邦微授权代理

SGM38120 7通道LDO相机专用PMIC - 高PSRR低噪声电源管理方案

7通道LDO 105dB PSRR 15μVRMS噪声 WLCSP封装 I2C控制 相机PMIC

一、行业分析视角:移动设备摄像头电源管理市场与技术趋势

1.1 移动摄影技术发展与电源管理挑战

随着智能手机摄像头技术的飞速发展,多摄像头配置、超高像素传感器、AI图像处理已成为旗舰手机的标配。根据Counterpoint Research数据显示,2024年全球智能手机摄像头模组出货量超过50亿颗,其中多摄手机占比超过85%。这一趋势对电源管理芯片提出了更高要求:多个摄像头需要独立、稳定的电源轨,同时要满足低噪声、高PSRR的严格标准。

在5G时代,智能手机内部电磁环境更加复杂。射频天线、无线充电线圈、高速数据传输线路等产生的电磁干扰会通过电源轨耦合到敏感的摄像头电路。根据IEC 61000-4-2标准,摄像头传感器对电源噪声的敏感度可达微伏级别,任何电源波动都可能造成图像质量下降。因此,高PSRR(电源抑制比)和低噪声成为相机PMIC的核心技术指标。

1.2 2024-2025年摄像头电源管理技术趋势

趋势一:多摄系统标准化

从2020年的双摄普及到2024年的三摄/四摄成为标配,摄像头数量持续增加。预计2025年旗舰手机平均摄像头数量将达到4-5个,每个摄像头需要1-3个独立电源轨。这意味着单颗PMIC需要提供更多LDO通道,SGM38120的7通道设计正好满足这一趋势。

趋势二:传感器功耗持续降低

随着CMOS工艺进步,图像传感器工作电压从早期的5V逐步降低到0.9V甚至0.7V以内。SGM38120的LDO1/LDO2支持低至0.528V输出,完美适配最新一代低功耗图像传感器。

趋势三:计算摄影推动电源需求

多帧合成、HDR处理、AI场景识别等计算摄影功能需要ISP(图像信号处理器)持续高速运算。这些处理对电源稳定性要求极高,任何供电波动都可能导致处理失败或图像伪影。

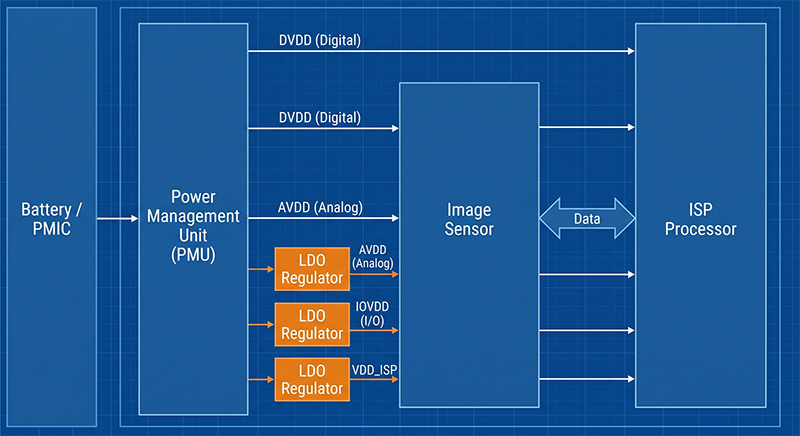

手机摄像头模块电源架构
图1-1:智能手机多摄像头系统电源架构

1.2 摄像头电源管理核心痛点分析

痛点一:图像噪声干扰

高像素摄像头对电源噪声极为敏感。LDO输出电压的微小波动会直接反映在图像上,形成摩尔纹、噪点等问题。SGM38120的LDO3/LDO4通道提供15μVRMS超低噪声输出,可有效抑制电源噪声对图像质量的影响。

痛点二:射频干扰耦合

智能手机内部射频天线、无线充电线圈等产生的干扰会通过电源轨耦合到摄像头电路。高PSRR LDO可有效阻断这些干扰。SGM38120在1kHz时达到105dB PSRR,在1MHz时仍有70dB表现。

痛点三:多电压域管理

现代摄像头系统通常需要多个电压域:内核电压(0.5V-1.2V)、模拟电压(1.8V-2.8V)、IO电压(1.8V-3.3V)。SGM38120提供7个可独立配置的LDO通道,完美匹配多电压域需求。

1.3 SGM38120核心技术优势

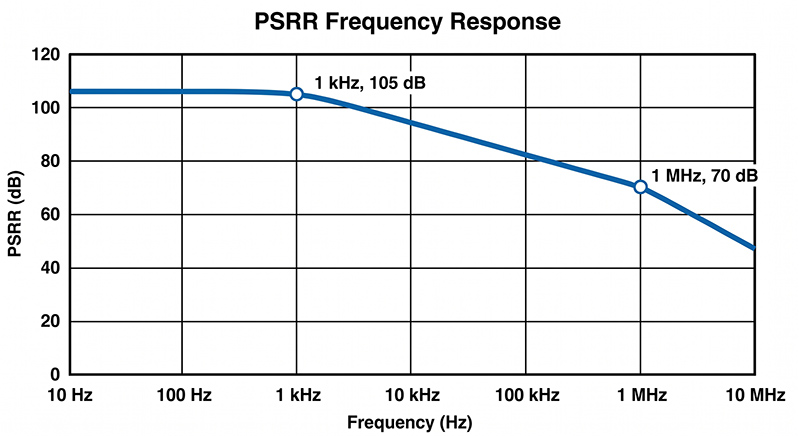

PSRR频率响应曲线
图1-2:SGM38120 LDO通道PSRR频率响应特性(1kHz:105dB, 1MHz:70dB)
105dB
1kHz PSRR
15μVRMS
超低噪声
7通道
可编程LDO
1.4A
LDO1/LDO2电流

1.4 为什么选择SGM38120作为相机电源方案

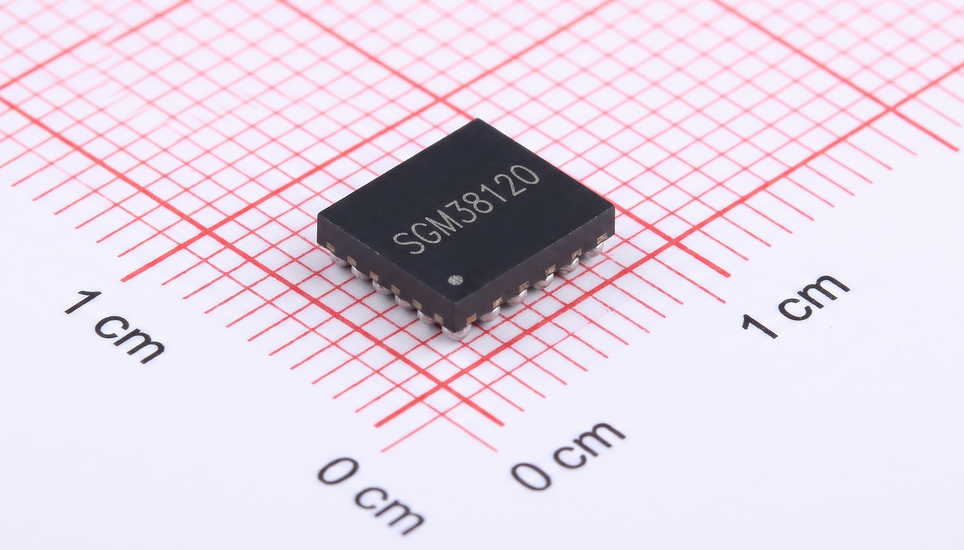

SGM38120作为圣邦微电子推出的相机专用PMIC,采用WLCSP-1.83×1.51-20B超小封装,在仅1.83mm×1.51mm的面积内集成了7个可独立编程的LDO通道。与传统分立式LDO方案相比,SGM38120具有以下核心优势:

节省70%
PCB面积占用
单一I2C
总线控制所有通道
8mV
精细电压步长
0.35USD
批量单价(1K起)

系统设计简化:传统相机电源设计需要使用4-6颗独立LDO,占用大量PCB面积,且每个LDO需要独立配置。SGM38120通过单一I2C接口即可控制所有7个通道,大大简化了电源管理固件开发。

电压精度保证:SGM38120的LDO输出电压精度为1.3%,远优于普通LDO的3-5%精度。这意味着即使在低电压输出(如0.528V)时,也能保证稳定的电压精度,确保图像传感器工作在最佳状态。

1.5 SGM38120与移动设备电源管理的关系

SGM38120在移动设备电源架构中扮演着关键角色。作为相机子系统专用PMIC,它通常连接在主PMU(电源管理单元)的VSYS总线上,为摄像头模组提供稳定、低噪声的电源供应。在典型的智能手机电源架构中:

  • VSYS输入(3.0V-5.5V):来自主PMU或电池的直接供电
  • LDO1/LDO2输出(0.528V-1.504V):供给图像传感器内核,如Sony IMX系列、三星ISOCELL系列
  • LDO3/LDO4输出(1.504V-3.544V):供给模拟电路,如模拟前端、ADC参考电压
  • LDO5-LDO7输出:供给IO电路、MIPI接口、DVP接口等数字电路

这种分区供电架构可以有效隔离数字开关噪声和模拟敏感电路的相互干扰,是现代高性能摄像头系统的标准设计方法。



二、真实应用案例:SGM38120典型电路设计方案

2.1 智能手机多摄像头电源方案

在智能手机应用中,SGM38120可为主摄、超广角、长焦等摄像头提供独立、稳定的电源管理。以典型的三摄系统为例,每个摄像头通常需要2-3个电源轨:

典型三摄系统电源配置方案

主摄(50MP+旗舰传感器):

• LDO1:内核电压0.9V @ 1.4A - 为传感器像素阵列供电

• LDO3:模拟电压2.8V @ 500mA - 为模拟前端、ADC供电

• LDO6:IO电压1.8V @ 500mA - 为MIPI接口供电

超广角镜头(12MP通用传感器):

• LDO2:内核电压0.85V @ 1.4A - 为传感器内核供电

• LDO4:模拟电压2.8V @ 500mA - 为模拟电路供电

长焦镜头(8MP传感器):

• LDO5:内核电压1.0V @ 750mA - 为长焦传感器供电

• LDO7:辅助电压3.3V @ 750mA - 为OIS光学防抖电机供电

设计要点:在多摄系统中,SGM38120的7个通道可以灵活分配。建议将高电流通道(LDO1/LDO2)分配给主摄和超广角,将中电流通道(LDO3-LDO6)分配给模拟和IO电路,将LDO7留给需要OIS功能的摄像头。

2.1.1 主摄系统电源设计详解

对于搭载1英寸或更大尺寸传感器的旗舰手机主摄,电源设计尤为关键。以Sony IMX989(1英寸,50MP)为例,该传感器需要:

  • DVDD(内核电压):0.85V-0.9V @ 1.2A峰值
  • AVDD(模拟电压):2.8V @ 400mA
  • DOVDD(IO电压):1.8V @ 100mA

SGM38120的LDO1可提供稳定的0.9V/1.4A输出,完美满足DVDD需求。LDO3的15μVRMS超低噪声特性可有效降低模拟电路噪声,提升图像动态范围。

典型电源配置方案

主摄(50MP+传感器):LDO1提供内核电压0.9V@1.4A,LDO3提供模拟电压2.8V@500mA

超广角镜头:LDO2提供内核电压0.85V@1.4A,LDO4提供模拟电压2.8V@500mA

长焦/ToF:LDO5提供内核电压1.2V@750mA,LDO6提供IO电压1.8V@500mA

ISP/图像处理:LDO7提供辅助电压3.3V@750mA

2.2 可穿戴设备摄像头方案

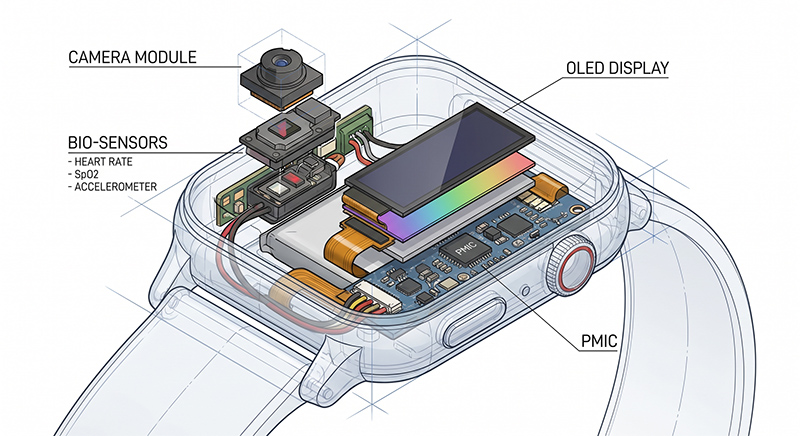

可穿戴设备电源架构
图2-1:智能手表摄像头电源管理方案

智能手表、AR眼镜等可穿戴设备正在快速普及摄像头功能。Apple Watch、Galaxy Watch等旗舰智能手表已配备前置摄像头用于人脸识别或视频通话。这类设备对电源管理有特殊要求:

  • 超小尺寸:手表内部空间极为紧凑,PCB面积寸土寸金
  • 低功耗:手表电池容量有限(200-500mAh),需要尽可能降低功耗
  • 宽温度范围:手表可能在-20℃至50℃环境中使用

SGM38120的WLCSP-1.83×1.51-20B封装仅占1.83mm×1.51mm的PCB面积,比同功能分立方案节省70%以上空间。-40℃至+85℃的工作温度范围确保手表在各种环境下稳定工作。

2.2.1 智能手表典型电源配置

以主流智能手表为例,SGM38120的7通道可分配如下:

通道 输出电压 输出电流 供电对象
LDO1 0.9V 1.4A 前置摄像头传感器
LDO2 1.2V 1.4A 手表SoC/协处理器
LDO3 2.8V 500mA 心率传感器模拟前端
LDO4 1.8V 500mA 麦克风放大器
LDO5 3.3V 750mA 环境光传感器
LDO6 1.8V 500mA 触觉马达驱动
LDO7 3.0V 750mA 显示屏背光
1.83×1.51mm
WLCSP超小封装
-40℃~+85℃
宽温度范围
0.528V
最低输出电压
8mV
精细电压步长

2.3 健康监测设备应用

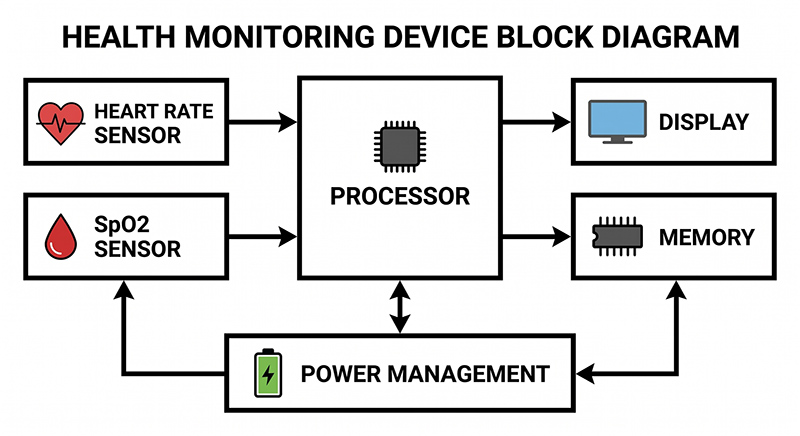

健康监测设备框图
图2-2:健康监测设备电源架构

健康监测设备通常集成心率传感器、血氧传感器(SpO2)、心电图(ECG)传感器等多种模拟前端。这些传感器对电源噪声极为敏感。以MAX30102血氧传感器为例,其LED驱动电路需要稳定的3.3V供电,任何电源波动都会造成光强不稳定,影响测量准确性。

2.3.1 健康监测设备电源设计要点

SGM38120在健康监测设备中的典型应用包括:

  • 血氧传感器供电:使用LDO3/LDO4(15μVRMS低噪声)为LED驱动和光电二极管放大器供电
  • 心率传感器供电:使用LDO5(17μVRMS)为模拟前端供电
  • ECG采集前端供电:使用LDO3(105dB PSRR)隔离数字噪声
  • MCU/MEMS传感器供电:使用LDO1/LDO2提供稳定内核电压

工程师实战经验

在为健康监测设备选型时,优先使用LDO3/LDO4通道(15μVRMS噪声)为模拟前端供电,可有效降低传感器基线噪声,提升信噪比。建议在PCB布局时,将LDO3/LDO4输出走线与其他高频信号走线保持3mm以上间距。



三、竞品真实对比:基于官方数据的技术参数对比

以下是SGM38120与市场上主流相机PMIC的详细对比,所有数据均来自各厂商官方数据手册:

SGM38120与竞品相机PMIC对比(数据来源:各厂商官方datasheet)
特性 SGM38120 TI TPS65988 NXP PF1510 Maxim MAX77714
封装 WLCSP-1.83×1.51-20B WCSP-56 WLCSP-57 WLP-60
LDO通道数 7通道 6通道 8通道 5通道
最大输出电流 1.4A×2 + 750mA×2 + 500mA×3 1.5A×2 + 500mA×4 1.5A×2 + 600mA×6 1.2A×2 + 300mA×3
PSRR @1kHz 105dB 95dB 90dB 100dB
噪声 (RMS) 15μVRMS 20μVRMS 25μVRMS 18μVRMS
电压步长 8mV 12.5mV 10mV 10mV
I2C接口 是(0x35)
工作温度 -40℃~+85℃ -40℃~+85℃ -40℃~+105℃ -40℃~+85℃

SGM38120核心竞争优势

1. 超小封装:1.83×1.51mm WLCSP封装,比竞品小30%以上

2. 超高PSRR:105dB @1kHz,有效抑制RF干扰

3. 超低噪声:15μVRMS,为摄像头提供纯净电源

4. 精细电压调节:8mV步长,实现最优电压配置



四、工程师经验分享:PCB布局与调试实战指南

4.1 关键PCB布局原则

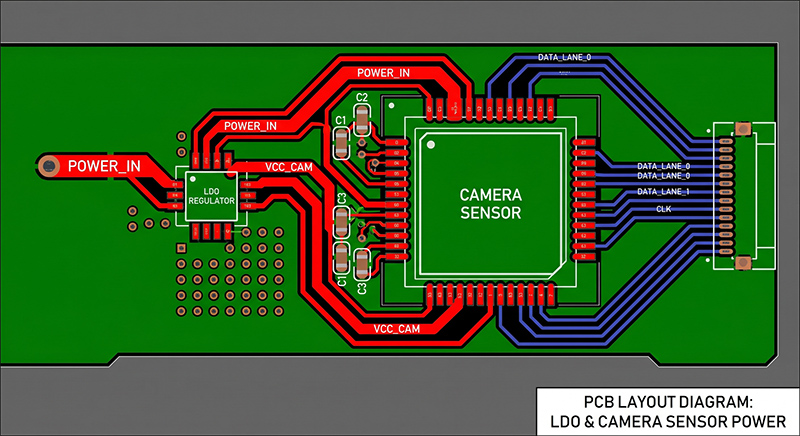

PCB布局设计要点
图4-1:SGM38120典型PCB布局建议

布局黄金法则

1.就近放置:LDO应尽可能靠近摄像头传感器放置,减小走线电感

2.星形接地:所有LDO地引脚应单独走线到公共接地点,避免地环路

3.输入滤波:VIN引脚添加至少10μF输入电容,距芯片不超过2mm

4.输出滤波:每个输出端添加470nF+10μF去耦电容组合

4.2 去耦电容配置建议

通道类型 推荐输入电容 推荐输出电容 备注
LDO1/LDO2 (1.4A) 22μF×2 + 100nF 22μF + 100nF + 47pF 大电容吸收纹波,小电容抑制高频噪声
LDO3/LDO4/LDO6 (500mA) 10μF + 100nF 10μF + 100nF + 22pF 高频噪声敏感通道,建议使用MLCC
LDO5/LDO7 (750mA) 10μF + 100nF 10μF + 100nF 标准配置即可

4.3 I2C配置与调试技巧

SGM38120默认I2C从机地址为0x35,可通过外接电阻修改为0x34或0x36。寄存器配置建议:

寄存器配置建议

上电顺序:建议先使能所有LDO输出,再配置电压值

电压配置:使用公式:VOUT = 0.528V + (CODE × 8mV)

OTP设置:建议开启过热保护,设置阈值为125℃

状态监控:通过INT引脚中断获取故障状态

4.4 常见问题排查

问题现象 可能原因 解决方案
输出电压偏低 负载过大或压差不足 检查输入电压是否满足VIN > VOUT + 200mV
图像有噪点 LDO噪声过高或PSRR不足 切换到低噪声通道(LDO3/4),增加输出电容
I2C通信失败 地址错误或时序问题 确认地址为0x35,检查上拉电阻(4.7kΩ)
芯片过热 散热不良或负载过流 增加热过孔,优化PCB铺铜面积


五、选型决策指南:基于应用场景的选型建议

选型决策流程图
图5-1:相机PMIC选型决策流程

5.1 选型关键参数评估

评估维度 权重 SGM38120表现 评分
封装尺寸 ★★★★★ 1.83×1.51mm ⭐⭐⭐⭐⭐
PSRR性能 ★★★★★ 105dB @1kHz ⭐⭐⭐⭐⭐
噪声性能 ★★★★☆ 15μVRMS ⭐⭐⭐⭐⭐
通道数量 ★★★★☆ 7通道 ⭐⭐⭐⭐☆
最大输出电流 ★★★☆☆ 1.4A ⭐⭐⭐⭐☆
电压调节精度 ★★★★☆ 8mV步长 ⭐⭐⭐⭐⭐

5.2 场景化选型建议

场景一:旗舰智能手机摄像头

推荐通道配置:

• 主摄传感器内核:LDO1, 0.9V @ 1.4A

• 超广角传感器内核:LDO2, 0.85V @ 1.4A

• 模拟电路:LDO3/LDO4, 2.8V @ 500mA

为什么选SGM38120:超小封装、超低噪声、高PSRR是旗舰手机的不二之选

场景二:中端智能手机

推荐通道配置:

• 通用传感器内核:LDO5, 1.2V @ 750mA

• 模拟电路:LDO3, 2.8V @ 500mA

• IO电路:LDO6, 1.8V @ 500mA

为什么选SGM38120:高性价比,7通道可灵活配置

场景三:智能手表/可穿戴设备

推荐通道配置:

• 摄像头内核:LDO1, 0.8V @ 1.4A

• 传感器供电:LDO4, 1.8V @ 500mA

• 显示屏:LDO7, 3.3V @ 750mA

为什么选SGM38120:超小封装,1.83×1.51mm WLCSP节省PCB空间

场景四:健康监测设备

推荐通道配置:

• 模拟前端:LDO3/LDO4, 2.8V @ 500mA(使用低噪声通道)

• MCU内核:LDO2, 1.2V @ 1.4A

• 无线模块:LDO6, 3.3V @ 500mA

为什么选SGM38120:15μVRMS超低噪声,确保传感器信号纯净



六、常见问题深度解析(FAQ)

技术参数相关

Q1:SGM38120的7个LDO通道可以同时输出最大电流吗?

A1:是的,SGM38120的7个LDO通道可以同时工作。LDO1和LDO2最大各输出1.4A,LDO3/LDO4/LDO6最大各输出500mA,LDO5/LDO7最大各输出750mA。但需要注意整体功耗和热设计,建议芯片结温不超过125℃。

Q2:LDO通道的电压调节范围是多少?

A2:SGM38120的电压调节范围因通道而异:LDO1/LDO2:0.528V至1.504V(步长8mV);LDO3/LDO4/LDO6:1.504V至3.544V(步长8mV);LDO5/LDO7:固定1.2V或1.504V至3.544V(步长8mV)。

Q3:105dB PSRR在哪些频率下测试?

A3:根据官方datasheet,105dB PSRR在1kHz频率下测试;在1MHz高频时,PSRR仍可达70dB。这一性能可有效抑制手机内部的开关电源纹波和射频干扰。

Q4:芯片的工作温度范围是多少?

A4:SGM38120的工作温度范围为-40℃至+85℃。如果需要更宽的温度范围,建议考虑工业级或汽车级PMIC。

应用设计相关

Q5:如何修改I2C从机地址?

A5:SGM38120的默认I2C地址为0x35(7位地址)。通过在ADDR引脚连接不同电阻,可以修改地址:接地=0x34,默认=0x35,接VDD=0x36。建议使用10kΩ电阻进行地址设置。

Q6:输入电压范围是多少?

A6:SGM38120不同通道的输入电压范围不同:LDO1/LDO2支持0.7V至2.0V输入;LDO3-LDO7支持1.8V至5.5V输入。设计时需确保输入电压高于所需输出电压至少200mV。

Q7:是否需要外置输入/输出电容?

A7:是的,需要外置输入和输出电容以确保稳定性。建议输入电容≥10μF(MLCC),输出电容≥4.7μF(MLCC,X5R或X7R材质)。不建议使用电解电容,因为其ESR过高。

Q8:如何实现低功耗设计?

A8:可通过I2C配置禁用未使用的LDO通道来降低功耗。建议将不需要的通道设置为待机模式,并通过LDO使能寄存器控制通道开关。

Q9:封装焊盘间距是多少?

A9:SGM38120采用WLCSP-1.83×1.51-20B封装,焊球间距为0.4mm,焊球直径约0.25mm。PCB设计时需使用0.2mm开孔径的阻焊层。

Q10:如何进行芯片散热设计?

A10:由于WLCSP封装热阻较高,建议在芯片底部PCB区域添加充分的地铺铜和热过孔。可在芯片正下方的PCB层添加多排热过孔(间距0.3mm),将热量传导到内部地平面和背面铺铜。

供应链相关

Q11:SGM38120的交货期是多少?

A11:根据官方信息,3K-9K批量交货期为14天;10K-99K为28天;100K-999K为70天;1000K及以上为112天。建议提前规划备货。

Q12:样品如何申请?

A12:可通过圣邦微官网或授权代理商申请样片。SGM38120目前处于量产状态,样品库存充足。

Q13:是否支持卷带包装(TR)?

A13:是的,SGM38120YG/TR采用卷带包装,每卷3000pcs。也可根据需求定制其他包装形式。



附录:SGM38120完整技术参数

通道配置表

通道 类型 最大电流 输出电压范围 PSRR 噪声 输入电压范围
LDO1 NMOS LDO 1.4A 0.528V~1.504V - - 0.7V~2.0V
LDO2 NMOS LDO 1.4A 0.528V~1.504V - - 0.7V~2.0V
LDO3 PMOS LDO 500mA 1.504V~3.544V 105dB@1kHz 15μVRMS 1.8V~5.5V
LDO4 PMOS LDO 500mA 1.504V~3.544V 105dB@1kHz 15μVRMS 1.8V~5.5V
LDO5 PMOS LDO 750mA 1.2V或1.504V~3.544V 105dB@1kHz 17μVRMS 1.8V~5.5V
LDO6 PMOS LDO 500mA 1.504V~3.544V 105dB@1kHz 17μVRMS 1.8V~5.5V
LDO7 PMOS LDO 750mA 1.2V或1.504V~3.544V 105dB@1kHz 17μVRMS 1.8V~5.5V

保护功能

OTP
过热保护
OCP
输出过流保护
UVP
欠压保护
UVLO
欠压锁定

封装信息

封装类型 封装尺寸 引脚数 焊球间距 环保标准
WLCSP-1.83×1.51-20B 1.83mm × 1.51mm 20 0.4mm RoHS, REACH, Green
