一、行业分析视角：可穿戴设备充电管理市场现状与痛点
随着可穿戴设备市场的持续高速增长，充电管理芯片作为决定设备续航体验的核心器件，正面临前所未有的技术挑战与市场机遇。根据国际数据公司（IDC）最新预测，2024年全球可穿戴设备出货量将达到5.597亿台，较2023年增长10.5%，预计到2028年市场规模将增长至6.457亿台。
1.1 可穿戴设备充电核心痛点分析
痛点一：小体积与大电池的矛盾
可穿戴设备需要在有限空间内集成传感器、显示屏、无线模块等多功能组件，电池容量受到严重制约。以智能手表为例，通常只能容纳100-300mAh电池，而用户期望至少1-2天续航。
痛点二：多电平供电需求
可穿戴设备内部通常需要多种供电电压：处理器需要1.8V、传感器需要3.3V、无线模块需要3.6V等，传统升压或降压方案难以同时满足宽输入范围和高效转换的需求。
痛点三：超低待机功耗要求
可穿戴设备大部分时间处于休眠状态，充电管理芯片的静态电流直接影响电池寿命。SGM41578运输模式下静态电流仅为0.7μA，可显著延长待机时间。

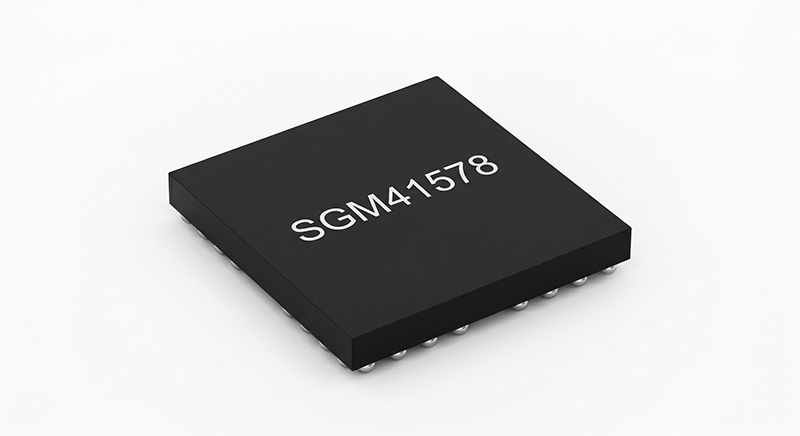

SGM41578解决方案
SGM41578采用降压-升压（Buck-Boost）架构，能够在2.6V至5.5V输入电压范围内实现高效转换，自动在降压、降压-升压和升压模式之间无缝切换，完美匹配可穿戴设备的充电需求。

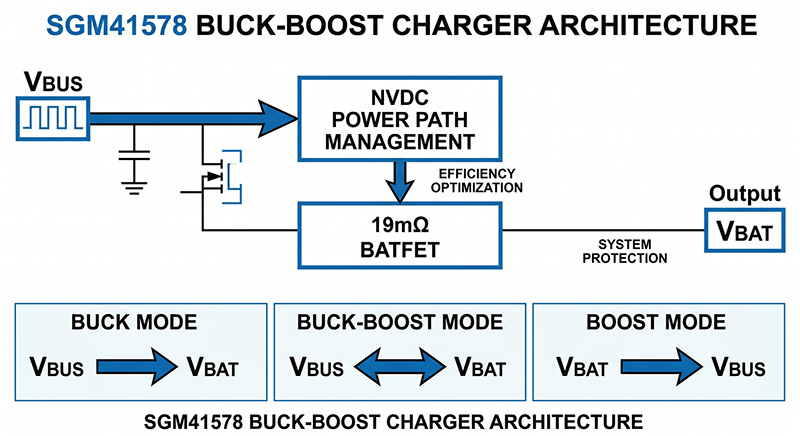

1.2 降压-升压架构技术优势
降压-升压（Buck-Boost）充电器相比传统方案具有以下核心优势：
二、真实应用案例：SGM41578电路设计方案

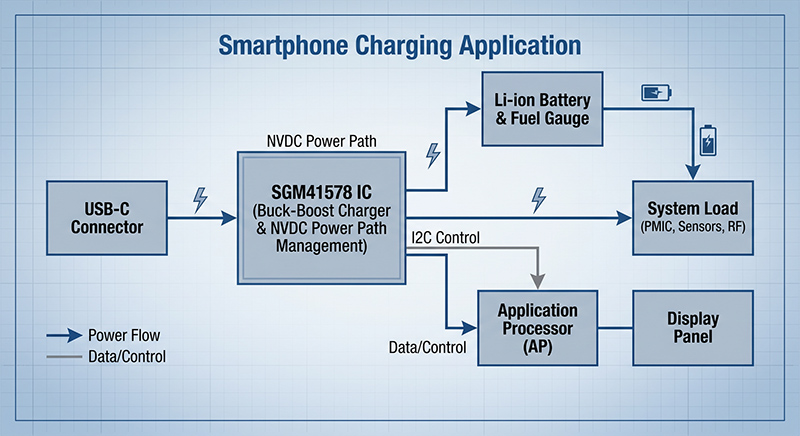

2.1 智能手机充电管理方案
在智能手机应用中，SGM41578的NVDC电源路径管理功能可实现以下特性：
设计优势
1. NVDC电源路径管理：系统电压与电池电压独立控制，确保系统优先供电
2. 无缝模式切换：自动在降压/降压-升压/升压模式间切换，适应各种输入条件
3. 运输模式支持：0.7μA超低静态电流，延长库存和运输时间
4. 可编程充电参数：通过I2C接口灵活配置充电电流、电压、定时器等
2.2 可穿戴设备充电方案

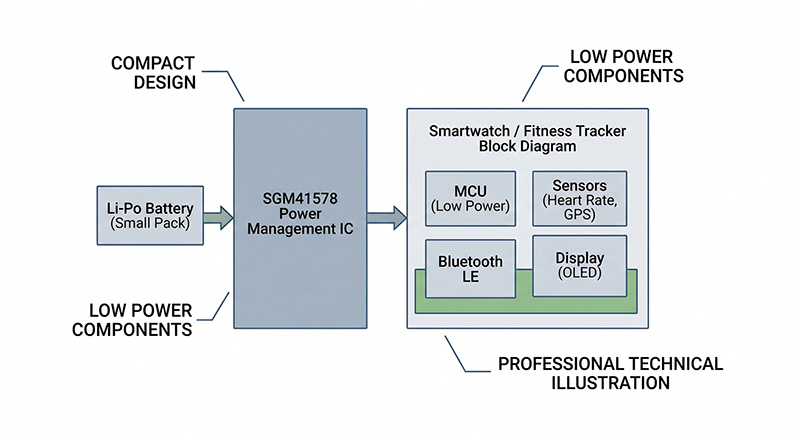

对于智能手表、手环等可穿戴设备，SGM41578提供完美的充电解决方案：
典型应用电路设计要点
工程师实战经验
1. 输入电容选型：建议使用10μF低ESR陶瓷电容（X5R），放置于VBUS引脚附近
2. 输出电容配置：系统端推荐22μF×2电容，电池端推荐10μF
3. 电感选型：建议使用1μH-4.7μH功率电感，饱和电流大于2.5A
4. I2C上拉电阻：建议使用4.7kΩ-10kΩ，总线电容不超过400pF
5. 开关频率设置：可根据EMI和效率需求选择1MHz或2MHz工作频率
三、高效设计技巧与最佳实践
基于SGM41578在实际量产设计中的经验，以下技术要点可帮助工程师优化设计，缩短开发周期，提升系统可靠性。
3.1 效率优化策略
SGM41578在 1A 充电电流下总效率可达 95%，在 2A 下为 92.5%。为在实际应用中达到最佳效率：
效率提升实践
• 开关频率选择：1MHz 可降低开关损耗提升轻载效率，2MHz 适合需要缩小电感尺寸的应用
• 电感选型策略：推荐使用低DCR（直流电阻）功率电感，DCR每降低1mΩ，满负载效率可提升约0.3%
• PCB铜箔优化：功率回路走线加宽至1.5mm以上，降低寄生电阻
• VINDPM可编程：通过I2C调节输入电压动态功率管理阈值，优化USB输入适应性

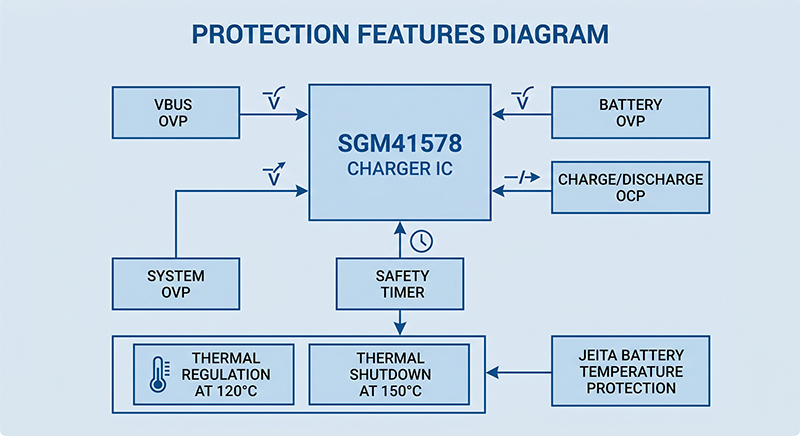

3.2 综合保护功能详解
SGM41578提供了全面的保护机制，确保电池充电和系统运行的安全：
| 保护类型 | 功能说明 |
|---|---|
| VBUS过压保护 | 输入电压超过设定阈值时关闭充电 |
| 系统过压保护 | 防止系统负载过压损坏 |
| 电池过压保护 | 防止电池过充，延长电池寿命 |
| 充电过流保护 | 限制最大充电电流，保护电池 |
| 放电过流保护 | 防止系统负载过载 |
| 安全定时器 | 防止电池过充损坏 |
| 热调节 | 结温120°C时自动降低充电电流 |
| 热关断 | 结温150°C时关闭芯片 |
| JEITA保护 | 根据电池温度自动调整充电参数 |

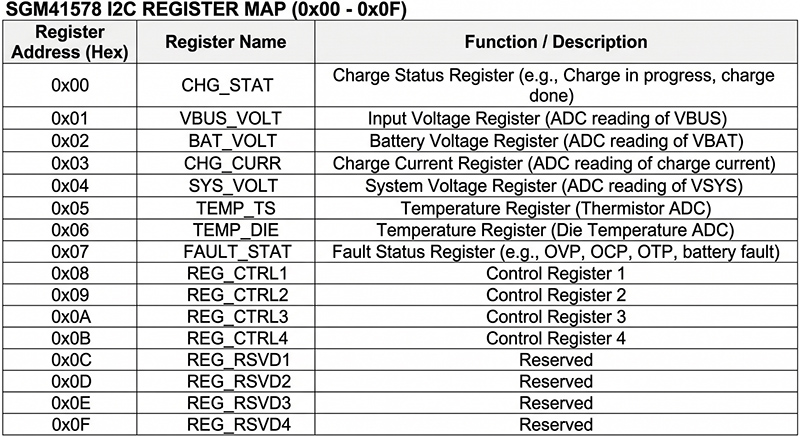

3.3 I2C接口与寄存器控制要点
SGM41578通过I2C接口提供灵活的充电参数配置能力。I2C设备地址为默认0x6B（7位地址），支持400kHz通信速率。主要可编程参数包括：
控制器寄存器包括：0x00（充电状态）、0x01（充电控制）、0x02（输入电压限制）、0x03（最小系统电压）、0x04（充电电流）、0x05（充电终止电流）等，通过写入对应寄存器即可灵活配置充电参数。
四、工程师经验分享：PCB布局与调试实战指南
4.1 综合保护功能详解
4.2 I2C接口与寄存器映射

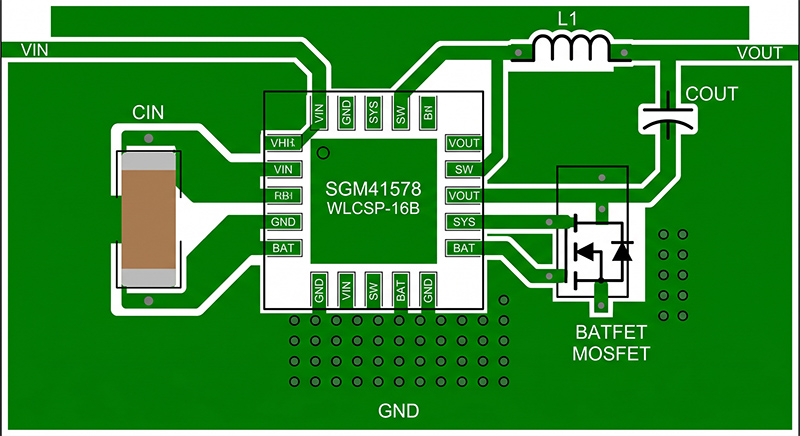

4.3 PCB布局设计要点
PCB布局黄金法则
1. 输入电容布局：VBUS引脚旁必须放置10μF低ESR陶瓷电容，距离不超过2mm
2. 功率电感：电感应靠近SW引脚，使用最短走线连接
3. 热设计：底部裸露焊盘必须与PCB地平面充分连接，建议6×6热via阵列
4. 信号走线：I2C走线避免与开关节点平行，建议使用地层隔离
4.4 常见调试问题与解决方案
| 故障现象 | 可能原因 | 排查建议 |
|---|---|---|
| 充电电流低于设定值 | 输入功率不足或热调节触发 | 检查VINDPM设置，测量芯片温度 |
| I2C通信异常 | 上拉电阻不合适或总线电容过大 | 检查上拉电阻值，确保总线电容≤400pF |
| 效率偏低 | 电感饱和或PCB寄生电阻过大 | 确认电感饱和电流余量，检查功率回路 |
| NVDC切换异常 | BATFET控制配置不当 | 检查运输模式设置，确认BATFET开关状态 |
五、场景化选型决策指南
5.1 智能手机应用选型
5.2 可穿戴设备应用选型
5.3 封装选型对比
| 封装类型 | 尺寸 | 引脚数 | 焊盘间距 | 推荐应用 |
|---|---|---|---|---|
| WLCSP-1.79×1.79-16B | 1.79mm×1.79mm×0.6mm | 16 | 0.4mm | 智能手机、可穿戴设备、手持设备 |
六、深度常见问题解析（FAQ）
A: SGM41578支持单节锂离子（Li-Ion）和锂聚合物（Li-Po）电池，充电终止电压可通过I2C编程设置，典型值为4.2V/4.35V/4.4V等。
A: NVDC（ Narrow Voltage DC）电源路径管理通过19mΩ BATFET控制电池与系统之间的连接。当USB输入存在时，系统电压（VSYS）被稳定在预设值（默认3.8V），多余的功率用于充电；当USB断开时，电池通过BATFET为系统供电。
A: SGM41578会根据输入电压与电池电压的关系自动切换工作模式：1）当VBUS > VBAT+300mV时，工作在降压模式；2）当VBUS ≈ VBAT时，工作在降压-升压模式；3）当VBUS < VBAT时，工作在升压模式。模式切换过程完全无缝，保证输出电压稳定。
A: SGM41578提供标准的I2C接口（400kHz），主要寄存器包括：0x00（充电状态）、0x01（充电控制）、0x02（输入电压限制）、0x03（最小系统电压）、0x04（充电电流）、0x05（充电终止电流）等。通过写入对应寄存器即可配置充电参数。
A: 当设备需要长期存储或运输时，可通过I2C命令使能运输模式，此时BATFET关闭，静态电流降至0.7μA，最大程度减少电池自放电。退出运输模式可通过插入USB或I2C命令唤醒。
A: SGM41578支持可配置的JEITA保护，通过设置TS引脚外接NTC热敏电阻的阈值电阻值，可定义充电区域：0°C-10°C（0.5C慢充）、10°C-45°C（正常充电）、45°C-60°C（降低充电电流）。
